关于#嵌入式硬件#的问题：这个二极管是什么二极管呀

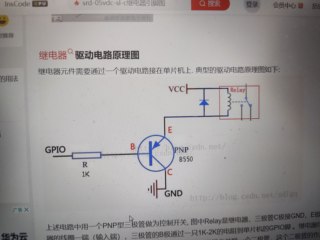

这个继电器电路中用的这个二极管是什么二极管呀，有什么作用呀。

二极管的作用主要是防止继电器断电时,线圈内存储的电磁能量无法释放,对MOS管和电路其他组件产生危害

【以下回答由 GPT 生成】

对于继电器电路中使用的二极管，一般使用的是反并联二极管（flyback diode）或者稳压二极管（zener diode）。

1. 反并联二极管：反并联二极管是一个正向偏置的二极管，其正极连接到继电器的继电器线圈正极，负极连接到继电器线圈负极。

2. 稳压二极管：稳压二极管可以保持电压在一个特定范围内，如果继电器线圈的电流突然中断，稳压二极管可以抵消由于电感的自感性而产生的反向电压。

二极管在继电器电路中的主要作用是保护其他电路元件。在继电器电路中，线圈会产生一个电流的突变，当线圈电流突然中断时，电感会产生一个反向电压，这个反向电压可能会对其他电路元件造成损害。而使用二极管可以在电流突变时提供一条旁路，使得电感产生的反向电压通过二极管形成一个闭环，从而避免对其他电路元件的损害。

在电路中使用反并联二极管的主要原因是为了保护晶体管或其他元件。当继电器的线圈电流被切断，电感产生的反向电压会引发过电压，这可能会击穿其他元件，例如晶体管。而反并联二极管可以提供一个闭环路径，允许电流继续流动，防止过电压。此外，反并联二极管还可以抑制电磁干扰，减少开关引脚的振荡。

总结： 使用反并联二极管或稳压二极管是为了保护其他电路元件免受继电器线圈中电压的干扰和损害。通过提供一个闭环路径，二极管可以降低过电压并减少电磁干扰。
