MIPI接口，嵌入式定制开发

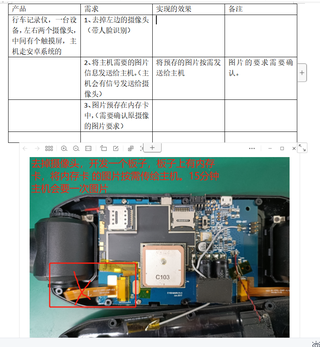

想用一个图存器给安卓机发送图片，用MIPI接口传输。有什么好的建议吗。用哪个方案合适。
图存器要开发，没有软件和硬件。主机定时会向图存器请求图片

要使用一个图存器给安卓机发送图片，并使用MIPI接口进行传输，可以考虑以下方案：

MIPI CSI-2接口：MIPI CSI-2（Mobile Industry Processor Interface - Camera Serial Interface 2）是一种用于连接图像传感器和图像处理器的接口标准。通过使用CSI-2接口，你可以实现安卓机和图存器之间的图像传输。这种方案需要在图存器上实现CSI-2接口的驱动和协议，以便与安卓机进行通信。

优点：CSI-2接口是一种流行的图像传输接口，有很多成熟的解决方案和驱动程序可用。安卓机对CSI-2接口有良好的支持。
缺点：需要在图存器上实现CSI-2接口，可能需要一定的硬件和软件开发工作。
USB接口：另一种选择是使用USB接口进行图像传输。你可以在图存器上实现USB设备模式，通过USB接口将图片传输到安卓机。这需要在图存器上实现USB驱动程序，并在安卓机上编写相应的应用程序来接收图像。

优点：USB接口是通用的接口标准，安卓机对USB有广泛的支持。你可以使用现有的USB驱动程序和开发工具来简化开发过程。
缺点：USB接口的传输速度可能不如MIPI CSI-2接口，对实时性要求较高的应用可能受到限制。
需要注意的是，以上方案都需要你在图存器上进行硬件和软件的开发工作。你需要实现相关接口的驱动程序，定义协议来处理图像传输，以及为主机向图存器请求图片的定时触发提供机制。建议在选择之前评估你的开发资源和技术能力，以及对接口速度和实时性的要求。

通过什么方式与安卓通讯？


开发安卓软件，需要实现通过MIPI接口和图存器的通讯，并且安卓软件集成定时任务，可以根据需求实现定时调用接口获取MIPI的图片数据

MIPI介绍(CSI DSI接口)
可以参考下，非常详细
https://blog.csdn.net/chenhuanqiangnihao/article/details/130402982
MIPI接口技术：芯片接口IP实现更快的图像和视频传输
https://ijiwei.com/n/867111

不知道你这个问题是否已经解决, 如果还没有解决的话:
  • 你可以看下这个问题的回答https://ask.csdn.net/questions/271317
  • 除此之外, 这篇博客: 淘宝直播详细开通方法中的 模式保障客户利益，淘宝直播开通不是目的，目的是教会客户如果做好淘宝直播，每一个合作客户都有一个毕业班微信群，一起相互进步相互成长。 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:

    作者：VX_ZDK477
    来源：CSDN
    原文：

    https://blog.csdn.net/VX_ZDK477/article/details/88678715
    版权声明：本文为博主原创文章，转载请附上博文链接！
  • 以下回答来自chatgpt:

    解决方案

    针对您的问题，以下是我提供的解决方案：

    1. 硬件方案： a. 选择功能强大的图存器模块，以存储图片。它需要支持MIPI接口，并具备足够的存储容量和读写速度。 b. 需要选择合适的MIPI接口芯片，以实现图存器和安卓设备之间的数据传输。该芯片应支持MIPI协议，并确保与图存器兼容。 c. 确保图存器和MIPI接口芯片的引脚连接正确，以确保信号能够正确传输。

    2. 软件方案： a. 开发安卓应用程序，以接收和显示从MIPI接口传输的图像数据。 b. 在安卓设备上配置MIPI接口的驱动程序，并确保其与硬件配套的MIPI接口芯片兼容。 c. 配置图存器的软件驱动程序，以实现图像的读写和传输。

    3. 图存器请求图片定时方案： a. 在主机（图存器所连接的设备）中设置定时器，以定时触发对图存器的图片请求。可以使用硬件定时器或编程定时器实现。 b. 在主机的软件程序中编写相应的代码，以在定时器触发时向图存器发送图片请求，并处理图像传输。

    需要注意的是，具体的实施和编码细节可能需要根据您的具体硬件和软件平台进行调整和优化。因此，建议您参考相关的硬件和软件文档，以了解更详细的开发流程和要求。

    希望这些信息对您有所帮助！如果您需要更进一步的帮助，请随时提问。


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

可以使用MIPI-DSI（数据总线接口）或MIPI-CSI（控制总线接口）。
MIPI-DSI是一种用于在主机和图存器之间传输数据的接口，它支持高速数据传输，并且可以支持多种数据格式（如JPEG、PNG等）。需要一个支持MIPI-DSI的图存器，并且需要在主机和图存器之间建立一个MIPI-DSI连接。
MIPI-CSI是一种用于在主机和图存器之间传输控制信息的接口，它支持多种控制命令，如读写、擦除等。需要一个支持MIPI-CSI的图存器，并且需要在主机和图存器之间建立一个MIPI-CSI连接。

你可以选择使用嵌入式系统开发板，如Raspberry Pi或类似的设备，作为图存器的主板。这些开发板可以运行Linux操作系统，并具有足够的处理能力来处理图像数据和通信协议。或者可以选择使用市场上可用的支持MIPI接口的模块或芯片，例如STMicroelectronics的STM32F4系列或其他类似的模块。这些模块提供了MIPI接口的硬件支持，并且可以与安卓机进行通信。

参考 https://blog.csdn.net/zhiyuan2021/article/details/119849430

结合chatgpt回答，看一下是否对您有帮助，
硬件方案：

  1. 选择合适的图存器芯片。确保芯片支持MIPI接口，并具备图像采集和传输的功能。一些常用的图存器芯片包括Sony IMX系列、OV系列等。
  2. 根据选定的芯片，设计一个电路板或使用现有的开发板。该板上应包含图存器芯片、处理器和其他必要的电路元件。

软件方案：

  1. 开发图存器驱动程序。这个程序通过控制图存器的寄存器设置来配置图像的采集和传输。这需要深入了解图存器芯片的规格和编程手册。
  2. 在安卓机上，开发一个应用程序来与图存器通信和显示图像。这个应用程序可以使用安卓开发工具（如Android Studio）进行开发。
    • 确保应用程序具备与图存器进行通信的能力，使用正确的通信协议（如I2C、SPI）和命令。
    • 开发图像采集模块，用于向图存器发送命令来请求图像，并接收和处理返回的图像数据。
    • 在安卓机的显示屏上实现图像的显示功能。

通信协议选择：

  1. 如果图存器芯片支持MIPI CSI-2（Camera Serial Interface 2）接口，你可以选择使用MIPI DPHY（Data Physical Layer）和MIPI CPHY（Camera Physical Layer）作为通信协议。
    • DPHY适用于高速串行数据传输，适用于较高的数据带宽要求。
    • CPHY适用于低功耗和较长的传输距离要求。
  2. 如果图存器芯片不支持MIPI接口，你可以考虑使用其他的串行通信协议，如I2C或SPI。
    • I2C适用于低速数据传输，适用于较低的数据带宽要求。
    • SPI适用于高速数据传输，适用于较高的数据带宽要求。

其他考虑因素：

  1. 确保图存器的驱动程序与安卓机的操作系统版本兼容。如果需要，进行适配和优化。
  2. 考虑图像分辨率、帧率以及安卓机的显示屏能力。确保图存器采集的图像与安卓机的显示要求匹配。
  3. 进行测试和验证。确保软件和硬件的正常工作，并根据需要进行调整和优化。

基于new bing部分指引作答：
对于使用MIPI接口传输图像数据，有几种常见的方案可以考虑。以下是其中一些建议：

1、使用MIPI CSI（Camera Serial Interface）：MIPI CSI是专门为摄像头和图像传感器设计的接口标准，适用于将图像数据从摄像头传输到主机设备。您可以使用MIPI CSI接口的芯片和模块，将您的图存器设计成一个虚拟摄像头设备，然后通过CSI接口将图像数据传输到安卓机。

2、使用MIPI DSI（Display Serial Interface）：MIPI DSI是用于将图像数据从主机设备传输到显示屏的接口标准。虽然MIPI DSI主要用于显示设备，但您可以将其用于将图像数据传输到安卓机。您可以将图存器设计成一个虚拟显示设备，通过MIPI DSI接口将图像数据发送到安卓机的显示屏。

3、使用MIPI I3C（Improved Inter-Integrated Circuit）：MIPI I3C是一种用于传输数据和控制信息的串行总线接口标准，可以在嵌入式系统中使用。您可以将图存器设计成一个I3C从设备，与安卓机的主控器进行通信，以便定时请求和传输图像数据。

对于图存器的开发，您需要考虑以下方面：

1、硬件设计：设计一个符合MIPI接口标准的硬件电路，包括接口芯片、传输线路、电源管理等。您可能需要咨询专业的硬件工程师或嵌入式系统设计师来帮助您进行硬件设计。

2、软件开发：您需要为图存器开发相关的驱动程序和控制软件，以实现与安卓机的通信和图像数据传输。这可能涉及到嵌入式系统开发、设备驱动程序开发和图像处理算法等方面的工作。

3、集成测试：一旦硬件和软件开发完成，您需要进行集成测试，确保图存器与安卓机的通信和图像传输正常工作。

请注意，这只是一个概述，并且具体的方案和实施细节可能因您的具体需求和约束条件而有所不同。

如果您计划使用MIPI接口进行图像传输，以下是一些建议和方案供参考：

  1. 了解MIPI接口：MIPI（Mobile Industry Processor Interface）是一种用于移动设备的串行接口标准。在图像传输领域，MIPI CSI（Camera Serial Interface）和MIPI DSI（Display Serial Interface）是常用的接口标准。CSI用于从摄像头传输图像数据到主机，而DSI用于从主机传输图像数据到显示屏。

  2. 选择适配器：首先，您需要选择一个适配器或转换器，将您的图存器的图像数据接口转换为MIPI接口。这可能需要嵌入式开发板或外部转换器，具体取决于您的系统架构和需求。

  3. 开发图存器驱动程序：您需要为图存器开发相应的软件驱动程序，以便将图像数据从图存器传输到主机。这可能涉及到嵌入式开发，包括编写适当的驱动代码和与主机通信的协议。

  4. 实现图像请求机制：您提到主机定时会向图存器请求图片。您需要在主机端实现一个机制，以便按照需要向图存器发送请求，并接收和处理返回的图像数据。这可能涉及到与图存器的通信协议、数据格式等方面的开发工作。

  5. 考虑性能和带宽：MIPI接口可以提供高带宽的图像传输，但需要确保您的系统能够处理和传输所需的数据量。考虑图像的分辨率、帧率以及主机和图存器之间的数据传输速度，以确保系统性能和稳定性。

  6. 测试和验证：在开发完成后，进行全面的测试和验证，确保图像传输的可靠性和稳定性。测试包括验证图存器和主机之间的通信、图像数据的准确性以及系统的整体性能。

请注意，上述建议和方案仅供参考，具体的实施方法可能因您的具体需求、平台和技术限制而有所不同。在实际开发中，您可能需要与相关领域的专家合作，并进行进一步的研究和调试，以确保您的系统能够满足预期的功能和性能要求。

MIPI CSI接口：MIPI CSI（Camera Serial Interface）是一种用于图像传输的高速串行接口。您可以开发一个MIPI CSI接口的图存器，通过该接口将图像传输给安卓机。安卓机可以使用MIPI CSI接口进行图像接收和处理。
USB接口：您还可以考虑使用USB接口来连接图存器和安卓机。开发一个支持USB接口的图存器，并开发相应的驱动程序来实现图像传输和接收。
不论您选择使用MIPI CSI接口还是USB接口，都需要进行软件和硬件的开发。对于图存器的开发，您需要选择合适的处理器和相应的图像处理算法，并开发相应的软件驱动程序。
在主机端定时请求图像时，您可以使用定时器来触发图存器发送图像。图存器可以将图像数据存储在内部缓冲区中，待安卓机请求时进行传输。
综上所述，您需要进行软件和硬件的开发，选择合适的接口（如MIPI CSI或USB）来实现图像传输，并考虑定时请求图像的机制。具体的实现细节可以根据您的具体需求和资源进行调整。

以下答案参考newbing,回答由博主波罗歌编写：
根据你的需求，我可以提供以下一种可能的方案：

  1. 硬件设计：

    • 首先，你需要选择一个适合嵌入式开发的图像传感器模块，它应支持MIPI接口。常用的选择包括OV2640、OV5640等。
    • 然后，你需要设计一个嵌入式板子，将图像传感器模块与主处理器（例如安卓机）连接。你可以使用一块开发板，如树莓派，或者自行设计PCB板。

  2. 软件开发（安卓端）：

    • 在安卓设备上，你需要借助一些库和API来实现MIPI接口的图像传输。可以使用Android提供的Camera API来获取并处理来自图像传感器模块的图像数据。
    • 这样，你就可以定时向图存器发送请求，并通过MIPI接口传输图像数据。

下面是一个简单的示例代码，展示了如何在安卓设备上使用Camera API来获取图像数据：

// 在Activity中声明变量
private Camera mCamera;
private Camera.PreviewCallback mPreviewCallback;
private byte[] mImageBuffer;

// 在onCreate()方法中初始化相机
mCamera = Camera.open();
mPreviewCallback = new Camera.PreviewCallback() {
    @Override
    public void onPreviewFrame(byte[] data, Camera camera) {
        // 处理图像数据
        // 在这里可以将数据发送给图存器
    }
};
mCamera.setPreviewCallback(mPreviewCallback);

// 在合适时机启动相机预览
mImageBuffer = new byte[需要的图像数据大小];
mCamera.addCallbackBuffer(mImageBuffer);
mCamera.setPreviewCallbackWithBuffer(mPreviewCallback);
mCamera.startPreview();

// 在Activity销毁时释放相机资源
@Override
protected void onDestroy() {
    super.onDestroy();
    mCamera.setPreviewCallback(null);
    mCamera.stopPreview();
    mCamera.release();
    mCamera = null;
}

这只是一个简单的示例，你可能需要根据你的具体需求进行更多的开发和调试。同时，你还需要根据图存器的具体规格和协议来开发图存器端的代码。

希望以上信息能够对你有所帮助！如果遇到任何问题，请随时追问。
如果我的回答解决了您的问题，请采纳！
