arcgis制图添加高程点和图例

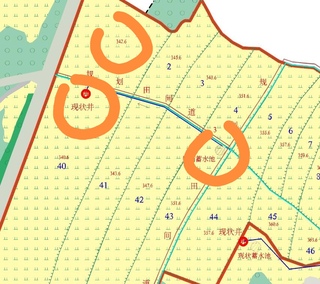

cad里规划的机井蓄水池还有高程点怎么转换到arcgis里，还有这些图例是怎么加上去的



引用 皆我百晓生 小程序回复内容作答：
要将CAD中的机井蓄水池和高程点转换到ArcGIS中，有以下几个步骤：

  1. 导入CAD文件：在ArcGIS中，可以使用"添加数据"命令将CAD文件导入到地图中。

  2. 转换CAD图层：在图层列表中选中CAD图层，然后右键点击，选择"转为要素类"选项。根据数据的特点选择适当的要素类类型，如点、线或多边形。

  3. 添加高程点：如果CAD文件中包含高程点信息，可以在ArcGIS中使用"3D Analyst"扩展来添加高程。首先，在"Customize"菜单中选择"Extensions"并启用"3D Analyst"扩展。然后，在"3D Analyst"工具条上选择"Create TIN"工具，并按照提示添加高程点。

  4. 编辑图例：打开"布局视图"，在工具箱中选择"图例"工具，并将图例拖入布局。在图例属性中，可以设置图例的标题、项符号和标签等。

  5. 自定义图例样式：在图例属性中，可以选择不同的图例样式，包括按图层分类、按符号分类、按颜色分类等。还可以自定义图例项的顺序、样式和标签。

  6. 调整图例布局：可以通过拖动图例的边框来调整图例的大小和位置。还可以在布局中添加文本框、图形和其他元素来补充图例。

以上是将CAD中的机井蓄水池和高程点转换到ArcGIS中，并添加图例的一般步骤。具体操作可能根据数据和需求的不同而有所差异。
