1.测量一个延时函数的时长
void delay(unsigned int a)
{
while(a--);
}

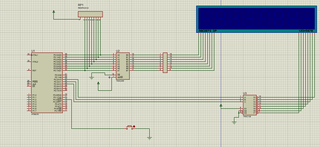

下面是仿真电路
#include <reg51.h>
unsigned char Table[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};//数码管0-9
unsigned char disp[8];
unsigned int a;
void show_1() ;
unsigned int i;
unsigned int t;
void delay(unsigned int a) //需要测量的时间函数
{
while(a--);
}
void show_1(t) //计算每一个数码管需要显示的数字
{
unsigned int i;
a=t;
disp[0]=a%10;
a=a/10;
disp[1]=a%10;
a=a/10;
disp[2]=a%10;
a=a/10;
disp[3]=a%10;
a=a/10;
disp[4]=a%10;
a=a/10;
disp[5]=a%10;
a=a/10;
disp[6]=a%10;
a=a/10;
disp[7]=a%10;
a=a/10;
for(i=0;i<8;i++)
{
delay(1); //消影
P2&=0XE3;
P2|=(i<<2);
P0=Table[disp[i]];
delay(1);
}
}
void init() //初始化外部中断
{
EA=1;
EX0=1;
IT0=1; //下降沿触发
}
void Timer() //定时器初始化
{
TMOD = 0x01; //设置定时器模式
TL0 = (65535-1)%256; //设置定时初值
TH0 = (65535-1)/256; //设置定时初值
EA=1;
ET0=1;
TR0=0; //定时器0先不开启
}
void Timer_0() interrupt 1
{
TL0 = (65535-1)%256; //回复定时器初值
TH0 = (65535-1)/256;
t++;
if(t>9999)t=0;
}
void EXINIT0() interrupt 0
{
t=0; //计数清零
TR0=1; //定时器开始计时
delay(1000);
TR0=0;
}
void main ()
{
init();
Timer();
while(1)
{
show_1(t);
}
}
【以下回答由 GPT 生成】
首先需要了解51单片机的时钟频率。51单片机的时钟频率可以通过配置定时器工作模式来确定。在计算延时函数的实际执行时间之前,我们需要知道单片机的时钟频率。
其次,我们可以通过使用定时器来测量延时函数的实际执行时间。在延时函数中,可以使用定时器来记录开始和结束的时间戳,然后计算时间差来得到实际执行时间。
下面是一个使用定时器来测量执行时间的示例代码:
#include <reg51.h>
unsigned char Table[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F}; //数码管0-9
unsigned char disp[8];
unsigned int a;
void show_1();
unsigned int i;
unsigned int t;
void delay(unsigned int a)
{
while(a--);
}
void show_1(t)
{
unsigned int i;
a = t;
disp[0] = a%10;
a = a/10;
disp[1] = a%10;
a = a/10;
disp[2] = a%10;
a = a/10;
disp[3] = a%10;
a = a/10;
disp[4] = a%10;
a = a/10;
disp[5] = a%10;
a = a/10;
disp[6] = a%10;
a = a/10;
disp[7] = a%10;
a = a/10;
for(i=0; i<8; i++)
{
delay(1); //消影
P2 = 0xE3;
P2 |= (i<<2);
P0 = Table[disp[i]];
delay(1); //数码管稳定显示
}
}
void delay_us(unsigned int us)
{
TMOD |= 0x01; //设置定时器0为工作模式1
TH0 = 0xFF - us / 256; //装入初始值
TL0 = 0xFF - us % 256;
TR0 = 1; //启动定时器
while (!TF0); //等待定时器溢出
TR0 = 0; //停止定时器
TF0 = 0; //清除溢出标志
}
void measure_delay()
{
unsigned int start_time;
unsigned int end_time;
unsigned int execution_time;
start_time = TH0 * 256 + TL0; //记录开始时间戳
delay(1000); //调用延时函数
end_time = TH0 * 256 + TL0; //记录结束时间戳
execution_time = end_time - start_time;
// 根据单片机的时钟频率计算实际执行时间(微秒)
unsigned int clock_frequency = // 这里填入单片机的时钟频率(单位:Hz)
unsigned int execution_time_us = execution_time / (clock_frequency / 1000000);
// 将执行时间显示在数码管上
show_1(execution_time_us);
}
void main()
{
delay(1000); //延时等待数码管启动
while (1) {
measure_delay(); //测量延时函数的执行时间
}
}
这段代码中,我们使用定时器0来测量延时函数的实际执行时间。首先,在delay_us
函数中,我们配置定时器0为工作模式1,并通过设置TH0和TL0的初始值来确定定时器的计数范围,从而实现以微秒为单位的延时。然后,在measure_delay
函数中,我们记录开始时间戳,调用延时函数,然后记录结束时间戳。最后,通过计算时间差,并根据单片机的时钟频率,将执行时间转换为微秒,并在数码管上显示出来。
请注意,在上述代码中,您需要根据您使用的单片机的实际情况,修改clock_frequency
的值为单片机的时钟频率(单位:Hz)。这样才能正确计算延时函数的实际执行时间。
希望这个解决方案对你有所帮助!如果还有其他问题,请随时提问。
【相关推荐】
很简单,在延时函数内放置一个BIT变量取反,测量周期就知道了。
