电路问题，三极管的发射极到基极，条件是什么

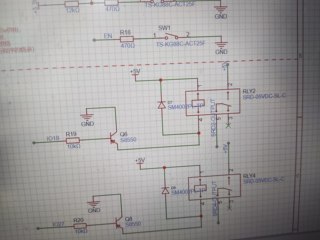

可不可以帮我看一下这个电路有没有问题，这个电路我一接上继电器继电器14引脚之间的电压就只有零点几伏，直接用万用表测有差不多五伏，是不是与芯片连成回路，而继电器的阻值有比较小，继电器的电压就比较小而芯片承载了较大的电压，因为我给io18输出低电平的时候，如果接上继电器，那么io18电平会到3

这种射随器电路IO高电平情况下继电器有一点电压是正常的,因为射随器是高输入阻抗的,有微安的电流经过放大就能达到放大倍数*微安的电流经过继电器.
从后面的描述看则是不大可能的,当IO低电平时若能达到3V则可以推导继电器上的电压=5-3-0.6=1.4这样电压继电器可能不会吸合.

从仿真可以看到射随器电压最低是二极管电压,那么对照仿真可对比出电路中基极电阻太大了,可试调整到仿真中的电阻值.

【相关推荐】

• 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/7809739
• 你也可以参考下这篇文章：浅谈晶振作用功能、晶体和晶振、外部时钟和内部时钟、分频倍频预分频后分频、定时器和计数器
• 您还可以看一下 李月喜老师的企业微信开发第三方应用开发篇课程中的 第三方应用概述、开发流程、上线与上架小节, 巩固相关知识点

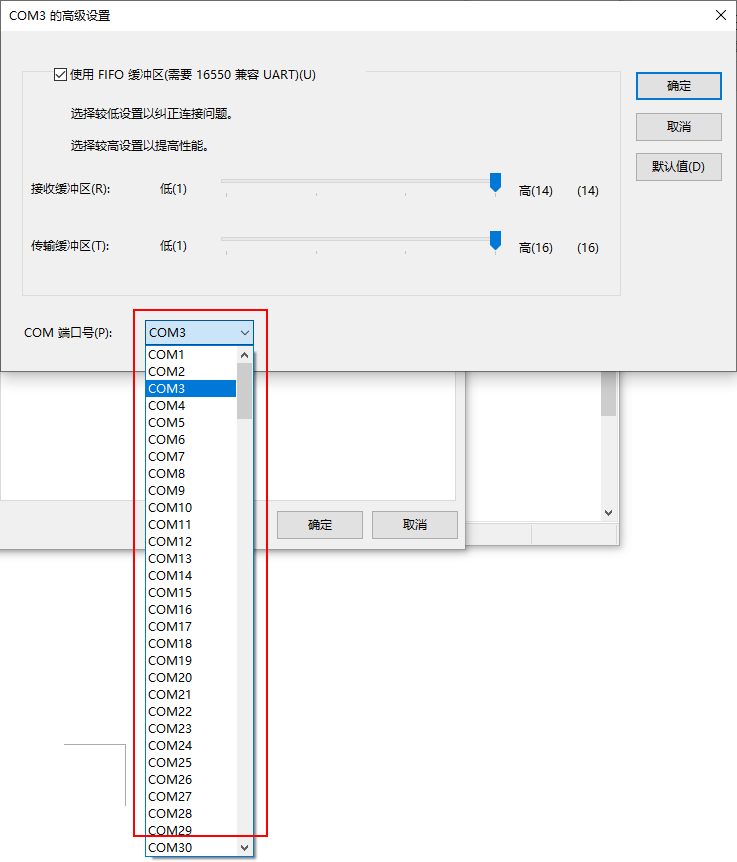

• 除此之外, 这篇博客: 有效解决电脑低序号COM口被占用中的 后续总结：一开始我上网找了很多方法，但没有自己想要的效果，包括网友提出的修改注册表后重启计算机，但是没有用。于是自己尝试着将COM口手动修改，结果成功了。用此方法，可以将多个显示“使用中”的COM口重新指定，仍然后“使用中”就没有再显示了，这时候电脑就可以自动分配COM号较低的端口了。 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:
