测试Wi-Fi芯片属于芯片产业的哪个环节呢？

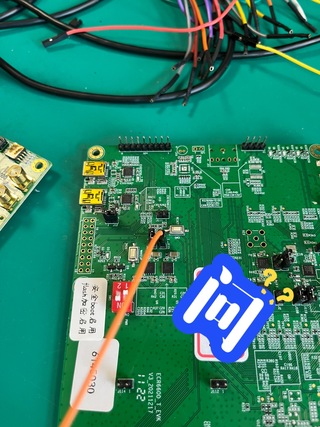

1、各位友友们，简单介绍下我现在做的：主要就是用这种开发板，然后插到电脑上，用串口工具接通，输入各种命令进行测试，主要测试Wi-Fi的性能。
2、最近在学习一些芯片产业流程啥的，主要想知道我现在这个到底是在感什么啊？是属于芯片产业链的哪个环节啊？看了好多篇文章都说什么：上游—设计，中游—晶圆制造，下游—封装测试以及下游产品应用层。 我现在做的是下游的吗？那为什么公司里也有同事是负责画PCB图这种的呢？好想搞清楚这一整个流程啊！有没有人能给我讲讲清楚呢！迫切的想知道哇！按耐不住的求知欲需要大家答疑解惑哇！

如果你确实是在芯片厂家，那画PCB也是属于芯片的测试或应用层吧。而且还是偏下的应用层测试。
对于芯片厂家来说，核心工作是设计芯片，芯片的生产和封装是交给代工厂做的，一般的芯片厂家没有自己的芯片产线的。而PCB，测试这些工作，都是为了给下游客户应用服务的。

【以下回答由 GPT 生成】

答案: Wi-Fi芯片的测试属于芯片产业链中的下游环节。下游主要是指对芯片进行封装测试以及下游产品应用层的相关工作，而设计和晶圆制造是芯片产业链的上游环节。

公司中有同事负责画PCB图等工作是因为PCB图设计是芯片产业链中的一个重要环节，属于芯片的封装测试过程中的一部分。在封装测试过程中，芯片封装到电路板上，并通过PCB进行连接和布线，所以需要进行PCB图设计。因此，虽然你的工作是测试Wi-Fi芯片的性能，但也需要与负责PCB设计的同事进行合作，以确保芯片在电路板上正常工作。

为了更好地了解整个芯片产业链，以下是该产业链的主要环节：

  1. 设计: 芯片的设计是整个产业链的首个环节。设计师根据产品需求和规格，设计出符合要求的芯片电路。

  2. 晶圆制造: 设计好的芯片电路被转移到硅晶圆上，经过多道工序加工制造，包括光刻、腐蚀、离子注入等，形成完整的芯片。

  3. 封装测试: 经过晶圆制造后，芯片被封装到封装基板上，以便于与其他电路板连接。同时，对芯片进行功能测试、可靠性测试等，以确保芯片的质量和性能。

  4. 下游产品应用层: 封装测试后的芯片被用于生产各种应用产品，例如手机、路由器、智能家居产品等。这些产品在最终的应用层上使用Wi-Fi芯片。

综上所述，你的工作属于芯片产业链中的下游环节，即通过测试Wi-Fi芯片的性能，保证其质量和性能。但是，你的工作也需要与负责PCB设计的同事进行协作，以确保芯片在电路板上正常工作。
