关于#嵌入式硬件#的问题：2号引脚到时候接高电压，到时驱动电机正极接5负极接3

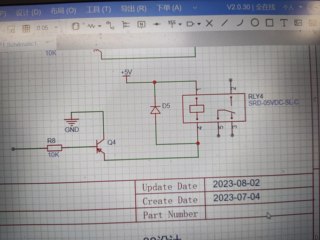

这个继电器画的对吗，2号引脚到时候接高电压，3接地，到时驱动电机正极接5负极接3


从描述看就是控制电机开关电路图中电机解法是正确的,继电器工作时切换接电源正极和地电机获得工作电压.

逻辑上这么接没问题
感觉有些怪。感觉继电器在大电流下切换，感觉 2 3 5 有打火短路的可能。
没实际这样整过。
如果没有特殊的原因，将 3 悬空应该会好些。

【以下回答由 GPT 生成】

回答:

根据你的问题描述，你需要了解继电器的正确连接方式，以及如何将继电器用于驱动电机。

首先，让我们来确认继电器的引脚连接方式。通常，继电器有多个引脚，其中包括控制引脚和工作引脚。控制引脚用于控制继电器的开关状态，工作引脚用于连接电源和负载。

根据你提供的信息，你希望将2号引脚连接到高电压，3号引脚接地。这意味着2号引脚将提供继电器的电源信号，3号引脚将用作继电器的接地信号。

但是，根据你的描述，引脚5似乎是用于驱动电机的正极，引脚3用于连接负极。这与继电器的连接方式不符。通常，继电器的工作引脚用于连接电源和负载，而不是直接与驱动电机的正负极相连。

因此，根据你提供的连接方式，似乎无法正确地使用继电器来驱动电机。为了解决这个问题，你可以尝试以下步骤：

  1. 确认继电器的型号和规格：检查继电器上的标识和规格表，以了解正确的引脚连接方式和操作电压范围。

  2. 使用正确的引脚连接继电器：根据继电器的型号和规格，连接正确的引脚到高电压和地。确保通过适当的线路使继电器与正负极连接。

  3. 使用适当的线路连接电机： 使用适当的电机驱动电路，将驱动电路的输出连接到继电器的工作引脚。可以使用电平转换电路（如晶体管）来调整继电器和电机之间的电压差。

  4. 验证连接和测试：连接电源，然后测试继电器和电机的工作状态。确保继电器根据预期操作，并且电机也能正常工作。

由于我无法直接提供图片，你可以根据我提供的步骤和解释来进行连接和测试。如果你对继电器和电路设计不确定，强烈建议咨询专业的电子工程师或嵌入式硬件专家的帮助，以确保正确连接和安全操作。

希望这些解决方案对你有帮助！如果你还有其他问题，请随时提问。
