AT89C51单片机的l298OUT1 OUT2引脚没有输出电压

这个知乎专栏描述的很详细：

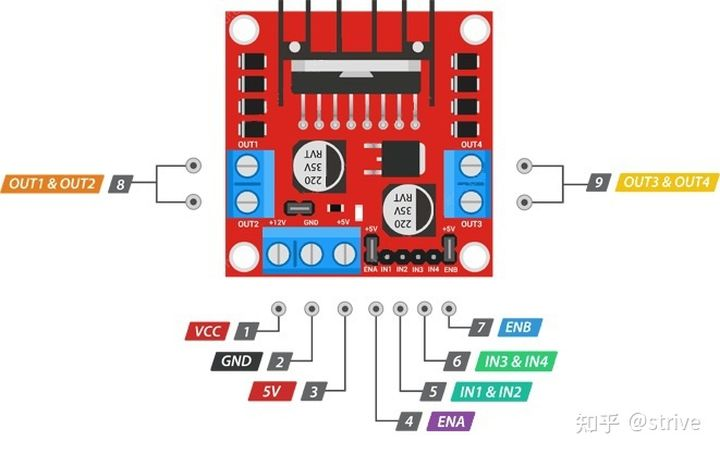

总之，输入的电源正极的端口是VCC，5V端口如果VCC和GND上面的跳帽没有拔掉是用来输出5V电压的，但是很不稳定；如果跳帽拔掉了，5V端口需要额外的外部电路供电，作为L298N内部逻辑电路的输入。
（PS: 跳帽就是一个黑色的小盖子，其实就是一小段导线啦，短接两个引脚。）

OUT1 & OUT2是由IN1 & IN2的逻辑输入判断供电的（这里的供电额由ENA决定。ENA是PWM引脚，如果PWM占空比是100%，供电额就是VCC。）例如：如果IN1是高电平，IN2是低电平，ENA是高电平占空比100%，那么OUT1输出VCC电压，OUT2输出0V电压。

注1：逻辑输入端 0 - 1.5V视为低电平，1.5V及以上视为高电平。（一般不用管。。）
注2：千万千万记住，GND一定要和逻辑输入电路（比如说单片机）共地，这样L298N才能判断输入的是高电平还是低电平。
