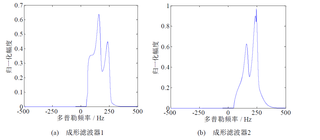

请问MATLAB怎么设计这样的成型滤波器，
请问MATLAB怎么设计这样的成型滤波器？

这有个类似的问题, 你可以参考下: https://ask.csdn.net/questions/7464202
你也可以参考下这篇文章：提取MATLAB fig的数据
除此之外, 这篇博客: 【MATLAB实验】MATLAB图形绘制相关函数与定积分计算中的 MATLAB实验 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:
您还可以看一下魏伟老师的MATLAB基础知识大串讲课程中的 MATLAB概述小节, 巩固相关知识点
以下回答由chatgpt基于相关博客总结生成:
问题解答：
根据以上参考资料，可以将问题分为两个部分，分别是滤波器设计和使用figure函数显示滤波器的频率响应曲线。
1. 滤波器设计：
滤波器是一个用来去除或改变信号中某些频率成分的系统。在MATLAB中，常用的滤波器设计函数有butter、cheby1、cheby2、ellip等。以下是一个具体的滤波器设计示例：
```
% 设计一个低通滤波器
fs = 1000; % 采样频率
fc = 100; % 截止频率
[b, a] = butter(6, fc/(fs/2), 'low'); % 6阶巴特沃斯低通滤波器设计
```
其中，fs是采样频率，fc是截止频率，b和a是滤波器的系数。通过这些系数可以得到滤波器的传递函数，进而进行信号滤波。
1. 使用figure函数显示滤波器的频率响应曲线：
频率响应是滤波器对不同频率信号的响应程度。在MATLAB中，可以利用freqz函数来计算滤波器的频率响应，并使用plot函数绘制曲线。以下是一个具体的绘制频率响应曲线的示例：
```
% 绘制滤波器的频率响应曲线
[H, W] = freqz(b, a, 1024, fs); % 计算滤波器的频率响应
figure;
plot(W, abs(H)); % 线性坐标系下绘制幅度响应曲线
xlabel('Frequency (Hz)'); ylabel('Magnitude');
```
其中，H是滤波器的频率响应的复数值，W是频率响应对应的频率值。使用plot函数绘制频率响应曲线，横轴是频率，纵轴是幅度。可以通过调整b和a来设计滤波器的频率响应。
综上所述，根据以上步骤和代码示例，可以在MATLAB中设计成型滤波器，并使用figure函数显示滤波器的频率响应曲线。
