cadence allegro PCB designer DRC错误 :thru via to route keepin spacing

cadence22版本 allegro PCB designer DRC错误 :thru via to route keepin spacing

目前是只有删除route keepin 才可以消除错误

想请教到底问题在哪里?在不删除route keepin的情况下怎么消除错误?

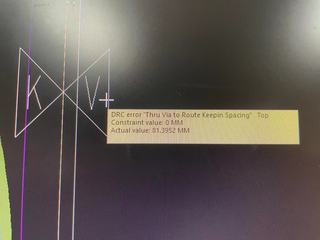

![img](https://img-mid.csdnimg.cn/release/static/image/mid/ask/791543409986171.p



ng "#left")

DRC错误 "thru via to route keepin spacing" 表示你的设计中存在通过孔(thru via)与布线约束(route keepin)之间的间距不满足要求,导致布线违反了设计规则。

在 Allegro PCB Designer 中,Route Keepin 是一种布线约束,用于确保某些特定信号线(例如高速信号)之间保持一定的间距,以避免信号干扰。通过孔是连接不同层的电气连接,因此也受到布线约束的影响。

要消除这个错误,你可以采取以下措施:

调整布线:检查与 "thru via to route keepin spacing" 错误相关的信号线和通过孔,尝试调整它们的位置和路径,使其满足布线约束。

修改约束:检查设计规则中的 Route Keepin 约束,可能需要适当调整其设置,使其更符合设计要求。

添加规避区域:如果在布线约束中有必要使用 Route Keepin,你可以考虑在布局中添加规避区域,以保持一定的间距。规避区域将阻止其他信号布线进入指定区域,确保保持间距。

检查板层堆叠:通过孔通常会涉及多个板层,确保板层堆叠和信号引导良好,以避免干扰和布线冲突。

重新规划布线:如果以上方法无法解决问题,可能需要重新规划布线或优化布线策略,以确保所有信号布线满足设计规则。

在调整布线和布线约束时,要特别注意高速信号和敏感信号的布线,因为它们对布线规则要求更为严格。
