请教达林顿管损坏机理

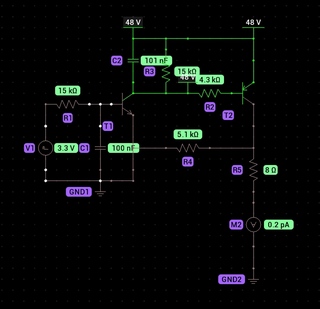

该驱动电路用在脉冲驱动负载场合，经测试发现电容C2的存在对达林顿管,(T2-BD652)有影响，在脉冲下降沿，该管子在45伏时就容易发生损坏，现象为CE之间发生短路，而减小或去掉该电容，会有改善，电压提升至51伏才会发生损坏，请教各位大师，其中达林顿管的损坏机理如何解释？电容在其中有什么坏处？在保留该电容的前提下该如何改进该电路？

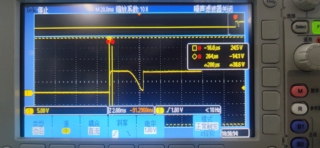

补充下损坏时负载波形如下图
达林顿管（T2-BD652）是一种由两个晶体管组成的复合器件，通常用于需要高电流和高增益的应用。在脉冲驱动负载场合，达林顿管可能会在脉冲下降沿时受到较高的反向电压，这可能会导致管子损坏。
R2左侧接48V有点奇怪
参考
(1) 电子元件知识讲解：达林顿三极管（附电路图） - 知乎. https://zhuanlan.zhihu.com/p/503568764
(2) 达林顿复合管的原理与使用 - CSDN博客. https://blog.csdn.net/qlexcel/article/details/119297394
在脉冲下降沿时，电容C2会通过达林顿管放电，如果放电电流过大，可能会导致达林顿管受损。这可能是导致达林顿管在45伏时容易损坏的原因之一。
瞬时过电压：在脉冲下降沿时，电容C2的电压会突然下降，这可能会导致瞬时过电压的出现。如果瞬时过电压的幅度足够高，可能会导致达林顿管受损。
可以考虑：增加放电电阻、减小电容值、优化电路拓扑。
可能是由于电容C2对管子的影响造成的。
在脉冲下降沿时，由于电容C2的存在，管子的CE间会出现一个充电电流，这个电流会对管子的CE间的电压造成影响，使得管子在较低的电压下就发生损坏。减小或去掉电容C2可以减小这个充电电流，从而提高管子的耐压能力。
在保留电容C2的前提下
瞬间电压或者电流过大导致达林顿管损坏
该回答通过自己思路及引用到GPTᴼᴾᴱᴺᴬᴵ搜索,得到内容具体如下：
在这个电路中，达林顿管 BD652 的基极上接了电容 C2，这个电容的作用是消除开关时的干扰，防止由于电感等因素引起的电压峰值过高，从而保护晶体管。但是，当电容 C2 的容值过大时，会使得达林顿管在开关时的峰值电压过高，导致晶体管受到损坏。
具体来说，当达林顿管 T2 开关时，其集电极和基极之间的电容 C2 会导致集电极电压瞬间下降，从而引起基极电压瞬间上升，使得 T2 的基极结反向击穿，从而导致 T2 损坏。在这种情况下，减小电容 C2 的容值或者去掉这个电容会使得峰值电压降低，从而保护晶体管。
为了改善电路，可以考虑以下几种方案：
调整电容 C2 的容值，使得其对晶体管的影响降到最小。可以通过实验和仿真来确定最佳的电容值。
在 T2 的基极和集电极之间加入一个二极管，以保护晶体管免受反向击穿的影响。
在 T2 的基极和集电极之间加入一个电阻，以限制电容 C2 对晶体管的影响。
考虑更换更适合的晶体管，以提高电路的可靠性和稳定性。
需要注意的是，在改进电路时需要仔细分析电路的工作原理和特性，并根据实际情况选择合适的方案。
