关于#网络#的问题：RIP路由环路问题

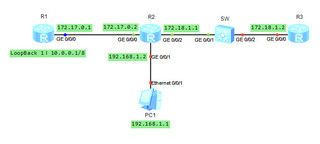

如上图所示网络拓扑图，关闭R1路由器GE0/0/0端口水平分割功能（undo rip split-horizon），关闭R2路由器GE0/0/0端口水平分割功能；模拟172.18.0.0网段出现故障（R3路由器GE0/0/0端口down掉），在R1路由器GE0/0/0端口抓包验证，R1和R2之间没有出现RIP路由环路。为什么没出现RIP路由环路请赐教！
R2路由器GE0/0/2端口down掉，在R1路由器GE0/0/0端口抓包验证，R1和R2之间出现RIP路由环路。

“水平分割”是一种防止 RIP 路由器产生路由环路的机制。在建立 RIP 邻居关系时，默认情况下，对于通过某个端口学习的路由信息，RIP 协议会将其更新到所有其他端口上去；而通过水平分割，RIP 协议会阻止将该路由信息向同一段（即通过同一个端口）再次发送出去，从而避免产生路由环路。

在关闭了 R1 和 R2 的 GE0/0/0 端口的水平分割功能后，如果模拟172.18.0.0网段出现故障（R3 路由器 GE0/0/0 端口 down 掉），那么 RIP 路由信息会在 R1 和 R2 之间产生环路，这可能导致网络出现故障或性能问题。

但是，在您进行抓包验证时发现，R1 和 R2 之间没有出现 RIP 路由环路。这可能有以下几个原因：

RIP 协议本身具有“毒性反转”机制，即在发送出去的路由信息中，将该路由通过该端口学习到的距离设为无穷大（16），以表示该路由不可达。这样一来，RIP 协议就能够避免产生路由环路了。

如果在网络中存在其他的路由协议，如 OSPF、BGP 等，它们也会影响 RIP 协议的路由计算和传输。因此，在分析网络故障时，还需考虑多个协议之间的交互作用。

抓包的结果可能存在误差或不完整，可能会造成判断错误。因此，需要对抓包方法和结果进行进一步的分析和验证。
