STM32中断实验，

STM32中断实验，在debug模式下led可以交叉亮灭，但在正常情况下全暗
#include "stm32f10x.h"
#include "stm32f10x_it.h"
#include <stdio.h>

void GPIO_init(void) // GPIO 的初始化配置
{
GPIO_InitTypeDef GPIO_InitStructure; // 定义一个 GPIO_InitTypeDef 类型的结构体
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO , ENABLE);
// 开启 AFIO 时钟和 GPIOB 的外设时钟
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE); // 禁用 JTAG 功能
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 |GPIO_Pin_5 |GPIO_Pin_6|GPIO_Pin_7;
// 选择要控制的 GPIOB 引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 设置引脚速率为 50MHz
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 设置引脚模式为通用推挽输出
GPIO_Init(GPIOB, &GPIO_InitStructure); // 调用库函数，初始化 GPIOB
}
void TIM2_Configuration(void)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure; // 定义一个定时器初始化参数结构体
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2 , ENABLE); // 开启 APB1 的 TIM2 外设时钟
TIM_DeInit(TIM2); // 复位TIM2定时器，使之进入初始状态
    TIM_TimeBaseStructure.TIM_Prescaler= (7200 - 1); // 设置预分频系数为（7200-1）
TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up; // 向上计数模式
TIM_TimeBaseStructure.TIM_Period=10000; // 自动加载值设置，累计 10000 个时钟周期（1s）后溢出
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
// 根据 TIM_TimeBaseStructure 中指定的参数初始化 TIM2 里的相关寄存器
 TIM_ClearFlag(TIM2, TIM_FLAG_Update); // 清除溢出中断标志
 TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE); // 使能 TIM2 中断，允许更新中断
 TIM_Cmd(TIM2, ENABLE); // 使能 TIM2 外设
}
void TIM2_NVIC_Configuration(void)
{
 NVIC_InitTypeDef NVIC_InitStructure; // 定义 NVIC 初始化结构体
 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0); // 选择中断优先级分组 0
 NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn; // 选择配置 TIM2 全局中断
 NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; // 占先优先级为 0
 NVIC_InitStructure.NVIC_IRQChannelSubPriority =1; // 响应优先级为 1
 NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; // 使能 TIM2 中断通道
 NVIC_Init(&NVIC_InitStructure); // 根据以上配置初始化 NVIC
}
int main()

{

 int led_state=0;

 GPIO_init();
 GPIO_WriteBit(GPIOB,GPIO_Pin_4,(BitAction)0x01);  //status
 GPIO_WriteBit(GPIOB,GPIO_Pin_5,(BitAction)0x01);     //R
 GPIO_WriteBit(GPIOB,GPIO_Pin_6,(BitAction)0x01);  //T
 GPIO_WriteBit(GPIOB,GPIO_Pin_7,(BitAction)0x01);  //User
 TIM2_NVIC_Configuration();
 TIM2_Configuration();
 while(1)
 {
    if ( TIM_GetITStatus(TIM2 , TIM_IT_Update) != RESET ) // 1S 时间到，检测到 TIM2 中断
    {
            led_state++; // 状态加 1
            switch (led_state)
            {
                case 1: // 状态 1：灭掉 User1，点亮 Status
                    GPIO_WriteBit(GPIOB,GPIO_Pin_7,(BitAction)0x01);
                    GPIO_WriteBit(GPIOB,GPIO_Pin_4,(BitAction)0x00);
                    break;

                case 2: // 状态 2：灭掉 Status，点亮 RS485-R
                    GPIO_WriteBit(GPIOB,GPIO_Pin_4,(BitAction)0x01);
                    GPIO_WriteBit(GPIOB,GPIO_Pin_5,(BitAction)0x00);
                    break;

                case 3: // 状态 3：灭掉 RS485-R，点亮 RS485-T
                    GPIO_WriteBit(GPIOB,GPIO_Pin_5,(BitAction)0x01);
                    GPIO_WriteBit(GPIOB,GPIO_Pin_6,(BitAction)0x00);
                    break;

                case 4: // 状态 4：灭掉 RS485-T，点亮 User1
                    GPIO_WriteBit(GPIOB,GPIO_Pin_6,(BitAction)0x01);
                    GPIO_WriteBit(GPIOB,GPIO_Pin_7,(BitAction)0x00);
                    led_state=0; // led_state 置 0，下个 1s 时间到后可再次进入状态 1
                    break;

                default:
                    break;
                }
            TIM_ClearITPendingBit(TIM2 , TIM_FLAG_Update); // 清除中断标志位
    }
}
}

你这个定时器中断服务函数的内容怎么放在main函数的while循环里咯！这是有问题的哦！

既然使能了定时器中断，就该在中断函数里做main函数里那个循环里的功能，否则默认的中断服务函数清空了标志，导致main里读不到状态，自然无法计数，也就无法实现状态切换

你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/7526172
我还给你找了一篇非常好的博客，你可以看看是否有帮助，链接：用stm32中断实现led亮灭灯和串口通信
除此之外, 这篇博客: STM32（1）：点亮LED（上）中的 debug时钟设置 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

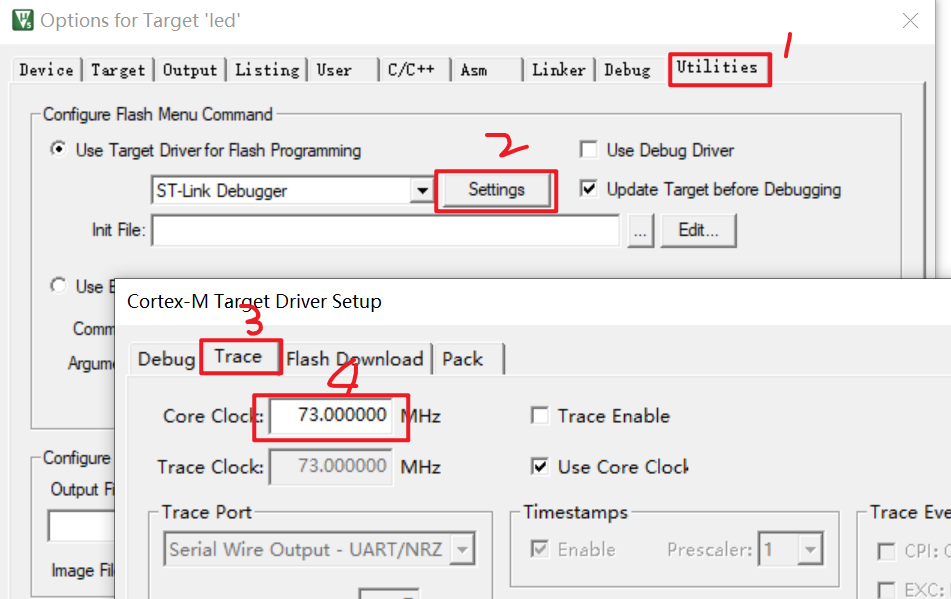

那么我们的时钟是多少呢？如果你是调试模式，这个时钟是通过目标选项（Options For Target）来进行配置，开心就好：

如果是直接烧录到STM32的板子里面，默认使用的是HSI（High Speed Internal，内部高速时钟），即8MHz；所以为了Debug的效果和烧录之后的效果保持一致，最好是设置为一致的时钟频率。
您还可以看一下李博老师的STM32智能浇花系统从0到1开发实战课程中的 STM32智能浇花系统-02点亮LED灯小节, 巩固相关知识点

以下回答由chatgpt基于相关博客总结生成:

答案：

该问题可能是由时钟频率不一致导致的。在调试模式下，时钟频率由目标选项进行配置，与烧录之后的频率不一致可能会导致LED在调试模式下能够交叉亮灭，但在正常模式下却全暗。

解决方法如下：

确认时钟频率设置

在代码中确认时钟频率设置是否与烧录之后的配置一致。具体方法如下：

RCC_DeInit();  // 复位时钟
RCC_HSEConfig(RCC_HSE_ON);  // 开启外部高速时钟
while (RCC_GetFlagStatus(RCC_FLAG_HSERDY) == RESET);  // 等待外部高速时钟启动

RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);  // 设置PLL时钟
RCC_PLLCmd(ENABLE);  // 开启PLL时钟
while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);  // 等待PLL时钟启动

RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);  // 将SYSCLK设置为PLL时钟
while (RCC_GetSYSCLKSource() != 0x08);  // 等待SYSCLK稳定

RCC_HCLKConfig(RCC_SYSCLK_Div1); // AHB时钟 = 系统时钟
RCC_PCLK2Config(RCC_HCLK_Div1); // APB2时钟 = AHB时钟
RCC_PCLK1Config(RCC_HCLK_Div2); // APB1时钟 = AHB时钟/2

确认中断设置

在检查时钟设置无误之后，还需要确认中断设置是否正确。具体方法如下：

开启指定外设的时钟

if (GPIOx == GPIOA) RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
else if (GPIOx == GPIOB) RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
else if (GPIOx == GPIOC) RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

配置GPIO引脚的输入/输出模式

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;  // 配置引脚
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;  // 设置为浮空输入
GPIO_Init(GPIOA, &GPIO_InitStructure); // 初始化GPIO

配置外部中断的触发方式

EXTI_InitStructure.EXTI_Line = EXTI_Line0;  // 中断线0
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;  // 中断模式
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising_Falling;  // 触发方式
EXTI_InitStructure.EXTI_LineCmd = ENABLE;  // 开启中断线0
EXTI_Init(&EXTI_InitStructure);  // 初始化中断

编写中断服务函数

void EXTI0_IRQHandler(void) {
  if (EXTI_GetFlagStatus(EXTI_Line0) != RESET) {  // 判断中断标志是否置位
    EXTI_ClearFlag(EXTI_Line0);  // 清除中断标志位
    // 在此添加中断处理代码
  }
}
