mfc建立对话框，画图程序设计

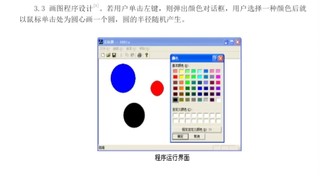

vc++6.0：需要在已有文件基础上创建一个画板实现题目中的效果。目前文件里已经做了菜单等项目，但是上述题目实在是做不出来，希望可以指导一下，非常感谢。希望能够远程操作，可以加联系方式
简单写了一下，参考一下：
void CtestlistView::OnDraw(CDC* /*pDC*/)
{
CtestlistDoc* pDoc = GetDocument();
ASSERT_VALID(pDoc);
if (!pDoc)
return;
// TODO: 在此处为本机数据添加绘制代码
if (m_arrCircle.GetSize() > 0)
{
CClientDC dc(this);
for (int i = 0; i < m_arrCircle.GetSize(); i++)
{
DrawCircle& circle = m_arrCircle[i];
CBrush brush(circle.m_color);
CPen pen(PS_SOLID, 1, circle.m_color);
CBrush* pOldBrush = dc.SelectObject(&brush);
CPen* pOldPen = dc.SelectObject(&pen);
dc.Ellipse(circle.m_point.x - circle.m_radius,
circle.m_point.y - circle.m_radius,
circle.m_point.x + circle.m_radius,
circle.m_point.y + circle.m_radius);
dc.SelectObject(pOldBrush);
dc.SelectObject(pOldPen);
}
}
}
// CtestlistView 消息处理程序
void CtestlistView::OnLButtonDown(UINT nFlags, CPoint point)
{
// TODO: 在此添加消息处理程序代码和/或调用默认值
CColorDialog dlg;
if (dlg.DoModal() == IDOK)
{
DrawCircle circle;
circle.m_color = dlg.GetColor();
circle.m_point = point;
circle.m_radius = rand() % 100;
m_arrCircle.Add(circle);
Invalidate();
}
CView::OnLButtonDown(nFlags, point);
}
如果对你有启发和帮助，请采纳！
答案参考Chatgpt解答
当使用 VC++ 6.0 在已有文件基础上创建画板并实现题目中的效果时，你可以按照以下步骤进行操作：
在对话框资源中添加一个按钮，用于触发绘图功能。例如，你可以在对话框资源中添加一个按钮控件，并设置其ID为 IDC_DRAW_BUTTON。
打开对话框类的头文件（通常为 .h 文件），添加以下成员变量和函数声明：
class CYourDialogClass : public CDialog
{
public:
// ...
protected:
afx_msg void OnLButtonDown(UINT nFlags, CPoint point); // 声明鼠标左键点击事件处理函数
// ...
};
- 打开对话框类的源文件（通常为 .cpp 文件），添加以下消息映射和函数实现：
BEGIN_MESSAGE_MAP(CYourDialogClass, CDialog)
// ...
ON_WM_LBUTTONDOWN() // 添加鼠标左键点击消息映射
// ...
END_MESSAGE_MAP()
// 鼠标左键点击事件处理函数的实现
void CYourDialogClass::OnLButtonDown(UINT nFlags, CPoint point)
{
CDialog::OnLButtonDown(nFlags, point);
if (nFlags & MK_LBUTTON)
{
// 弹出颜色对话框
CColorDialog dlg;
if (dlg.DoModal() == IDOK)
{
COLORREF color = dlg.GetColor();
// 以鼠标单击处为圆心画一个圆
CDC* pDC = GetDC();
int radius = rand() % 100 + 50; // 随机产生圆的半径
pDC->SelectStockObject(NULL_BRUSH);
pDC->SelectObject(CPen(PS_SOLID, 2, color));
pDC->Ellipse(point.x - radius, point.y - radius, point.x + radius, point.y + radius);
ReleaseDC(pDC);
}
}
}
- 在对话框类的消息映射中，添加按钮点击事件的处理函数。你可以使用 ClassWizard（类向导）将按钮的点击消息映射到一个成员函数。
void CYourDialogClass::OnDrawButtonClicked()
{
// 触发鼠标左键点击事件，弹出颜色对话框并绘制圆
CPoint point; // 假设你已经获得了鼠标点击的位置
OnLButtonDown(MK_LBUTTON, point);
}
- 在对话框资源中关联按钮控件与按钮点击事件的处理函数。可以在按钮的属性对话框中设置按钮的控件ID，并在对话框类的消息映射中添加相应的响应函数。
BEGIN_MESSAGE_MAP(CYourDialogClass, CDialog)
// ...
ON_BN_CLICKED(IDC_DRAW_BUTTON, OnDrawButtonClicked)
// ...
END_MESSAGE_MAP()
通过以上步骤，你可以在现有的对话框应用程序中实现画图功能。当用户单击左键时，将弹出颜色对话框并根
据用户选择的颜色在鼠标单击位置绘制一个随机半径的圆形。
请注意，上述代码仅为示例，你可能需要根据你的具体项目结构和需求进行相应的修改和调整。
- 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/243193
- 这篇博客你也可以参考下：mfc快捷键设置 | vc++6.0热键设置
- 以下回答由chatgpt基于相关博客总结生成:
我可以给出建议解决方案：
首先需要在VC++6.0中，创建一个新的MFC工程，包括菜单，对话框等功能（如果已经有类似的项目，则可以直接使用该项目）
在对话框或者视图中添加画布控件，可以使用MFC提供的CStatic，CView或者CWnd控件，具体可以参考MFC开发文档。
在该控件中重载绘图函数OnPaint()，使用GDI绘图功能实现画图功能，具体可以参考GDI开发文档。
在菜单或者工具栏中添加画图工具，添加相应的响应函数，可以在响应函数中获取控件的句柄，实现对画布的控制，例如清空画布，保存图片等。
最后需要在项目中添加一些头文件和库文件，例如Windows.h，gdiplus.h等等，具体根据需要添加。
关于远程操作方面，可以使用VNC等远程桌面工具，或者使用TeamViewer等远程协助工具，具体根据需求选择使用。
综上所述，以上是一个大致的解决方案，如果具体实现过程中还有具体问题可以再进一步探讨。
该回答引用ChatGPT4与博主@晓码自在合作编写：
根据您的描述,需要在一个现有的VC++项目中添加一个简单的画板功能,实现给定的效果。我理解您目前可能对如何在 VC++ 中实现画图功能还不太清楚,不要紧,我来给您一些指导:
- 添加画板窗口类CBoardWnd,需要定义窗口大小、客户区大小、画笔颜色、画笔宽度等属性,并在构造函数中设置初始值。
cpp
class CBoardWnd : public CWnd
{
public:
CBoardWnd();
...
private:
CRect m_rcClient; // 客户区矩形
COLORREF m_crColor; // 画笔颜色
int m_nPenWidth; // 画笔宽度
...
};
- 重载CBoardWnd的OnPaint()函数。在这个函数中,我们需要获取设备上下文DC,设置画笔颜色、宽度,并绘制直线或其他图形。
cpp
void CBoardWnd::OnPaint()
{
CPaintDC dc(this);
CPen pen;
pen.CreatePen(PS_SOLID, m_nPenWidth, m_crColor);
dc.SelectObject(&pen);
dc.MoveTo(x1, y1); // 起点
dc.LineTo(x2, y2); // 终点
...
ReleaseDC(&dc);
}
- 添加鼠标事件响应函数,如OnLButtonDown()、OnMouseMove()、OnLButtonUp(),在这些函数中获取鼠标位置,并绘制线条或其他图形。
cpp
void CBoardWnd::OnLButtonDown(UINT nFlags, CPoint point)
{
m_ptStart = point; // 起点
}
void CBoardWnd::OnMouseMove(UINT nFlags, CPoint point)
{
dc.MoveTo(m_ptStart);
dc.LineTo(point);
m_ptStart = point; // 更新起点
}
void CBoardWnd::OnLButtonUp(UINT nFlags, CPoint point)
{ }
- 将CBoardWnd类对象添加到资源,并在主窗口类中创建该对象,设置其父窗口为主窗口。
cpp
CBoardWnd* m_pBoard = new CBoardWnd();
m_pBoard->Create(NULL, NULL, WS_CHILD | WS_VISIBLE, CRect(x, y, cx, cy), this, ID_BOARD);
这些是实现简单画板功能的基本步骤和代码参考。
以下答案由GPT-3.5大模型与博主波罗歌共同编写：
对于这个问题，我能提供一些基本的思路和代码帮助你实现。
首先，在你已有的对话框程序中，添加一个自定义控件用于绘图，例如 CStatic。在资源编辑器中，将 CStatic 控件的风格设置为 SS_BLACKRECT，这样可以取得一个黑色的矩形控件。
接下来，实现绘图功能。你可以通过重载 CStatic 控件的 WM_PAINT 消息来实现绘图。在 OnPaint 函数中，使用 CDC 类来创建一个画笔，然后利用画笔绘制图形。
比如，下面的代码演示了如何在 CStatic 控件中绘制一条线：
void MyStaticControl::OnPaint()
{
CPaintDC dc(this); // 缓存设备上下文
// 创建一支红色画笔
CBrush brush(RGB(255, 0, 0));
dc.SelectObject(brush);
// 绘制一条直线
dc.MoveTo(0, 0);
dc.LineTo(100, 100);
}
你也可以通过鼠标交互来实现绘图。例如，当用户在 CStatic 控件上按下鼠标左键时，记录下鼠标的位置，当用户移动鼠标时，根据之前记录的位置和当前位置，绘制一条直线。
参考代码如下：
void MyStaticControl::OnLButtonDown(UINT nFlags, CPoint point)
{
m_lastPoint = point; // 记录下上一次的位置
}
void MyStaticControl::OnMouseMove(UINT nFlags, CPoint point)
{
if (nFlags & MK_LBUTTON)
{
// 鼠标左键被按下，绘制直线
CPaintDC dc(this);
CBrush brush(RGB(0, 255, 0));
dc.SelectObject(brush);
dc.MoveTo(m_lastPoint);
dc.LineTo(point);
m_lastPoint = point; // 更新位置
}
}
以上是一些基本的思路和代码，希望对你有所帮助。至于完整的实现代码，由于你的代码和需求不确定，无法直接提供，但你可以参考以上代码实现自己的画板功能。
如果我的回答解决了您的问题，请采纳！
CDC* pDC = GetDC(); // 获取设备上下文
pDC->SelectStockObject(NULL_BRUSH);
pDC->SelectObject(pLinePen); // 选择笔
pDC->SetROP2(R2_COPYPEN); // 设置为覆盖绘图方式
CPoint center; // 圆心
//calculate the center
center.x=(float(m_pStart.x+point.x))/2;
center.y=(float(m_pStart.y+point.y))/2;
// nRadius is a class member, double
nRadius=sqrt(double(point.y-m_pStart.y)*(point.y-m_pStart.y)+
(point.x-m_pStart.x)*(point.x-m_pStart.x))/2;
pDC->Ellipse(center.x-nRadius, center.y-nRadius, center.x+nRadius, center.y+nRadius);
ReleaseDC(pDC); // 释放设备上下文
