关于#matlab#的问题：平滑图中曲线并计算每个同心圆的直径（毫米做单位）


平滑图中曲线，并计算图中每个同心圆的直径（毫米做单位）。

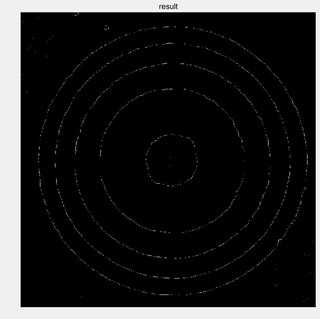

这是等倾干涉环细化后的图像。

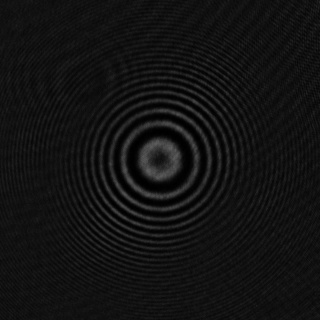

我用的图像


我目前的代码

0%-----------------------第一部分（读取）---------------------------------
%读取图片
A1=imread('51um.jpg');
%真彩转灰度
A2=rgb2gray(A1);
figure,imshow(A2),title('result');
%-----------------------第二部分（增强）---------------------------------
%直方图均衡化
B1=adapthisteq(A2);
figure,imshow(B1),title('result');
%-----------------------第三部分（降噪）---------------------------------
%均值滤波
C1= filter2(fspecial('average',7),B1)/255;%-
C2 = medfilt2(C1);
%中值滤波部分
C3=medfilt2(C2,[7,7]);    %--
%低通滤波
[f1,f2] = freqspace(size(C3),'meshgrid'); %生成频率序列矩阵
Hd = ones(size(C3));
r = sqrt(f1.^2 + f2.^2);
Hd(r>0.5) = 0;   %构造滤波器
Y=fft2(double(C3));
Y=fftshift(Y);
Ya=Y.*Hd;   %滤波
Ya=ifftshift(Ya);
C4=ifft2(Ya);
figure,imshow(C4),title('result');
%最大类间方差法分割图像
level=graythresh(C4);
E1=imbinarize(C4,level);
disp(strcat('graythresh 计算灰度阈值1：',num2str(uint8(level*255))));
figure,imshow(E1),title('result');
%闭运算
se2=strel('disk',7);
F1=imclose(E1,se2);
%细化
F2=zs(F1);
figure,imshow(F2),title('result');
F3=bwmorph(F2,'spur',Inf);
F4=bwmorph(F3,'bridge');
figure,imshow(F4),title('result');

TechWhizKid参考GPT回答：



%-----------------------第一部分（读取）---------------------------------
%读取图片
A1=imread('A.png');
%真彩转灰度
A2=rgb2gray(A1);
figure,imshow(A2),title('result');

%-----------------------第二部分（增强）---------------------------------
%直方图均衡化
B1=adapthisteq(A2);
figure,imshow(B1),title('result');

%-----------------------第三部分（降噪）---------------------------------
%均值滤波
C1= filter2(fspecial('average',7),B1)/255;%-
C2 = medfilt2(C1);
%中值滤波部分
C3=medfilt2(C2,[7,7]);    %--
%低通滤波
[f1,f2] = freqspace(size(C3),'meshgrid'); %生成频率序列矩阵
Hd = ones(size(C3));
r = sqrt(f1.^2 + f2.^2);
Hd(r>0.5) = 0;   %构造滤波器
Y=fft2(double(C3));
Y=fftshift(Y);
Ya=Y.*Hd;   %滤波
Ya=ifftshift(Ya);
C4=ifft2(Ya);
figure,imshow(C4),title('result');

%最大类间方差法分割图像
level=graythresh(C4);
E1=imbinarize(C4,level);
disp(strcat('graythresh 计算灰度阈值1：',num2str(uint8(level*255))));
figure,imshow(E1),title('result');

%闭运算
se2=strel('disk',7);
F1=imclose(E1,se2);

%细化
F2 = bwmorph(F1, 'thin', Inf);
figure,imshow(F2),title('result');
F3=bwmorph(F2,'spur',Inf);
F4=bwmorph(F3,'bridge');
figure,imshow(F4),title('result');


%-----------------------第四部分（计算同心圆直径）---------------------------------
% 对边缘检测结果进行填充，得到完整的同心圆
F5 = imfill(F4, 'holes');
figure,imshow(F5),title('Filled Image');

% 使用regionprops函数计算各区域的面积和边界矩形
props = regionprops(F5, 'Area', 'BoundingBox');
% 对每个区域计算直径
minArea = 100; % 设置面积最小值，过滤掉小于这个面积的圆

for k = 1 : length(props)
   % 计算区域面积
   area = props(k).Area;

   % 如果面积大于设定的最小值，才计算和打印直径
   if area > minArea
       % 计算区域对应的同心圆直径，假设每个像素对应1毫米
       diameter = sqrt(area / pi) * 2;  % 因为面积 = pi * (d / 2)^2

       fprintf('Region %d, Diameter = %f mm\n', k, diameter);
   end
end

plot函数用于绘制同心圆，scatter函数用于绘制五个点，sprintf函数用于在图像上显示每个同心圆的直径。
参考代码：

img = imread('your_image.jpg');
gray_img = rgb2gray(img);
bw_img = imbinarize(gray_img);
[d, idx] = imfree(bw_img);
imshow(bw_img);
title('Centered Circles');
for i = 1:size(d, 1)
    for j = 1:size(d, 2)
        if d(i, j) > 0
            plot(round(i), round(j), 'ro');
            hold on;
            plot(d(i, j), d(i, j), 'r--');
            scatter(round(i), round(j), 5);
            axis equal;
            text(round(i), round(j), sprintf('Radius: %.2f', d(i, j)));
        end
    end
end
  • 你可以看下这个问题的回答https://ask.csdn.net/questions/1070838
  • 你也可以参考下这篇文章：一级倒立摆状态空间建模，离散化，Matlab仿真，添加高斯噪声并采用卡尔曼滤波去噪
  • 除此之外, 这篇博客: Matlab 绘制三维平面、二维曲线 以及 遇到的问题中的 一、绘制三维平面（一个因变量两个自变量） 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • 借鉴这篇文章，说的很详细。

     【MATLAB】MATLAB三维曲面绘制【详细教程】_风小新的博客-CSDN博客_matlab三维曲面图

    记录一下主要的思路：

     （1）给出两个自变量的范围，可以用linspace函数，也可以直接写i=0:0.1:1这样

    （2）这一步很关键，一定要用meshgrid()函数将两个自变量变为矩阵，要不然无法计算因变量

    （3）给因变量赋值，也就是用代码去表达公式

    （4）直接用mesh函数绘制就完事了

    （5）其他具有修饰性意义的功能，比如增加图例，增加x和y轴标注、平面颜色等等上网一搜就能搜到代码。

    给出我的例子（可直接运行）：

    clear;clc; %清除前置数据
%常量定义
ab = 0.10; % αb
bb = 0.20; % βb
bs = 0.22; % βs
tb = 0.35; % tb
ts = 0.30; % ts
cta = 1; %就是那个C塔

%曲面数据处理
i = linspace(0,1,50); %设置自变量i的范围 [0,1]
f = linspace(0,1,50); %设置自变量f的范围[0,1]
[I,F] = meshgrid(i,f); %将其i，f轴变为矩阵
CS = 3/8 - I*ab + ab - (4*F+3*bs*bs+10*bs*bb+3*bb*bb)/(12*ts);% 公式



%绘制
Fig = mesh(I,F,CS); % 绘制三维曲面图
hold on;
axis([0,1,0,1]); %坐标范围设置，X轴和Y轴一定要和自变量i和f的范围保持一致！！！Z轴怎么好看怎么设置


L(1) = xlabel('$i$','interpreter','latex','FontSize',15);
L(2) = ylabel('$f$','interpreter','latex','FontSize',15);
L(3) = zlabel('$\Delta CS`$','interpreter','latex','FontSize',15);
% L(4) = title('$z = 1-\sqrt{x^{2}+(y-1)^{2}}$','interpreter','latex','FontWeight','bold');

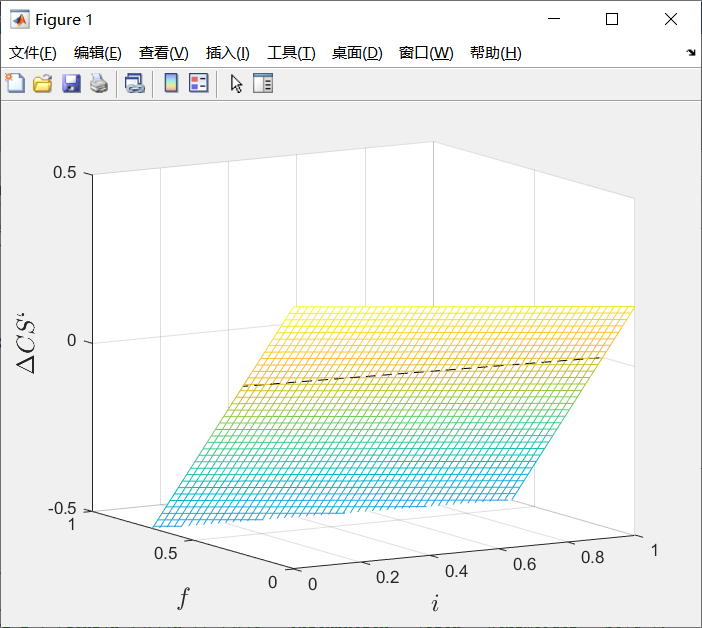

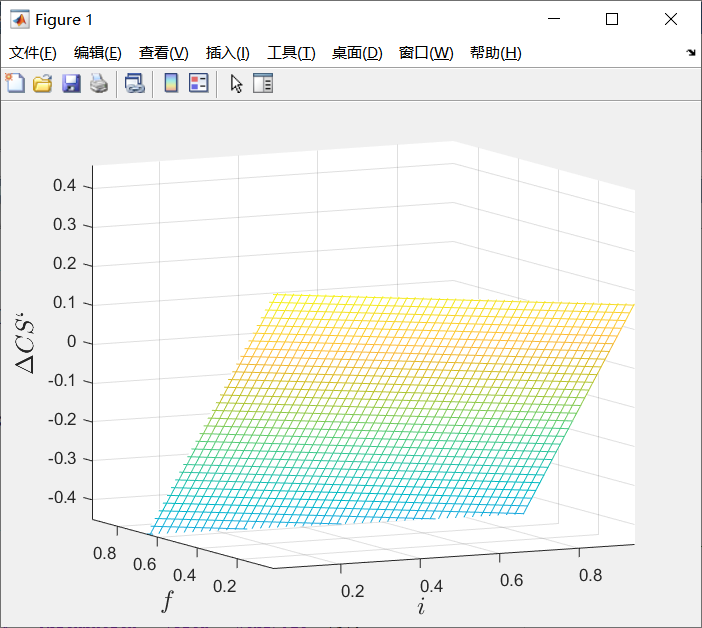

    效果如下：





    如果需要在平面上绘制一条分界线（题目要求的是让因变量CS=零）,需要用到plot3函数，增加功能后的完整代码如下：

    clear;clc; %清除前置数据
%常量定义
ab = 0.10; % αb
bb = 0.20; % βb
bs = 0.22; % βs
tb = 0.35; % tb
ts = 0.30; % ts
cta = 1; %就是那个C塔

%曲面数据处理
i = linspace(0,1,50); %设置自变量i的范围 [0,1]
f = linspace(0,1,50); %设置自变量f的范围[0,1]
[I,F] = meshgrid(i,f); %将其i，f轴变为矩阵
CS = 3/8 - I*ab + ab - (4*F+3*bs*bs+10*bs*bb+3*bb*bb)/(12*ts);% 公式


%曲线数据处理
f2 = linspace(0,1,50);
% 0 = 3/8 - i*ab + ab - (4*f+3*bs*bs+10*bs*bb+3*bb*bb)/(12*ts); 原式
i2=(3/8  + ab - (4*f2+3*bs*bs+10*bs*bb+3*bb*bb)/(12*ts))/ab; %原式变形后
cs2 = i2-i2;

%绘制
Fig = mesh(I,F,CS); % 绘制三维曲面图
hold on;
plot3(i2,f2,cs2,'k--'); % 绘制分割线
hold on;
% plot3(0.02,0.11,0.15,'r*'); % 可以绘制某个指定的点
axis([0,1,0,1,-0.5,0.5]); %坐标范围设置，X轴和Y轴一定要和自变量i和f的范围保持一致！！！Z轴怎么好看怎么设置


L(1) = xlabel('$i$','interpreter','latex','FontSize',15);
L(2) = ylabel('$f$','interpreter','latex','FontSize',15);
L(3) = zlabel('$\Delta CS`$','interpreter','latex','FontSize',15);
% L(4) = title('$z = 1-\sqrt{x^{2}+(y-1)^{2}}$','interpreter','latex','FontWeight','bold');

  • 您还可以看一下 张建波老师的大学数学实验（MATLAB版）课程中的 二维图形的修饰小节, 巩固相关知识点

以下答案由GPT-4.5Plus大模型(语音)与博主A努力中.......共同编写：

在Matlab中,可以这样实现平滑图中曲线并计算每个同心圆的直径:

  1. 读取图像并进行二值化,得到黑白图像。可以使用imread和im2bw函数:
matlab
I = imread('your_image.jpg');
BW = im2bw(I,0.5);  %二值化,threshold=0.5
  1. 使用bwmorph函数进行开运算和闭运算,平滑二值图像中的曲线。
matlab
se = strel('disk',3);  %结构元素,disk型,半径3
BW1 = imopen(BW,se);  %开运算
BW2 = imclose(BW1,se); %闭运算
  1. 使用bwboundaries函数获取图像中的同心圆轮廓。
matlab
[B,L] = bwboundaries(BW2,'noholes');
  1. 计算每个同心圆轮廓的直径(perimeter/pi)并输出。
matlab
diameters = zeros(length(B),1);
for k = 1:length(B)
   diameters(k) = polyperim(B{k})/pi;  %周长/pi=直径
end

for k = 1:length(diameters)
   fprintf('同心圆%d的直径=%.2fmm\n',k,diameters(k));
end
  1. 可选:在原图像I上绘制同心圆轮廓,用于验证结果。
matlab
figure;
imshow(I);
hold on;
for k = 1:length(B)
    plot(B{k}(:,2), B{k}(:,1), 'r', 'LineWidth', 2);
end

以上Matlab代码可以实现读取图像,平滑同心圆曲线,提取每个同心圆轮廓,并计算其直径。结果以毫米为单位输出。
