stm32f10RCT6配置定时器产生pwm呼吸灯没有呼吸效果

使用hal库配置定时器产生pwm波 无法让led产生呼吸效果 调整延时的时间也没有用 是什么问题呢

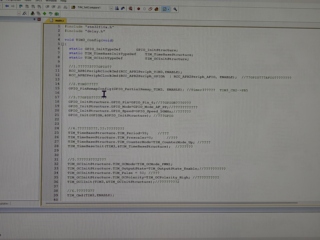

代码如图

32定时器的可以配置的延时时间是有限的，闪的速度太快就无法看出led的呼吸效果了

• 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/7671904
• 这篇博客你也可以参考下：STM32F103TIM1高级定时器PWM使能代码
• 除此之外, 这篇博客: 基于STM32F4实现LED呼吸灯效果（PWM）中的 文章目录 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

• • 前言
  • 一、定时器及PWM的概述
  • • 1.通用定时器
    • 2.PWM
  • 二、配置步骤及代码实现
  • 总结

  ---

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

首先，需要确认定时器的配置是否正确，包括时钟源、预分频、计数模式等参数。其次，需要确认 PWM 的占空比设置是否正确，可以使用示波器观察 PWM 波形是否符合预期。最后，可以尝试调整 PWM 的占空比变化速度，逐渐增加或减小占空比，以达到呼吸灯的效果。

以下是使用 HAL 库配置定时器产生 PWM 波的示例代码：

#include "stm32f1xx_hal.h"

TIM_HandleTypeDef htim;

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_TIM3_Init(void);

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_TIM3_Init();

  HAL_TIM_PWM_Start(&htim, TIM_CHANNEL_1);

  uint16_t duty = 0;
  uint16_t step = 10;

  while (1)
  {
    duty += step;
    if (duty >= 1000 || duty <= 0) {
      step = -step;
    }
    __HAL_TIM_SET_COMPARE(&htim, TIM_CHANNEL_1, duty);
    HAL_Delay(10);
  }
}

void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

void MX_TIM3_Init(void)
{
  TIM_MasterConfigTypeDef sMasterConfig = {0};
  TIM_OC_InitTypeDef sConfigOC = {0};
  htim.Instance = TIM3;
  htim.Init.Prescaler = 71;
  htim.Init.CounterMode = TIM_COUNTERMODE_UP;
  htim.Init.Period = 999;
  htim.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
  if (HAL_TIM_PWM_Init(&htim) != HAL_OK)
  {
    Error_Handler();
  }
  sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
  sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
  if (HAL_TIMEx_MasterConfigSynchronization(&htim, &sMasterConfig) != HAL_OK)
  {
    Error_Handler();
  }
  sConfigOC.OCMode = TIM_OCMODE_PWM1;
  sConfigOC.Pulse = 0;
  sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
  sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
  if (HAL_TIM_PWM_ConfigChannel(&htim, &sConfigOC, TIM_CHANNEL_1) != HAL_OK)
  {
    Error_Handler();
  }
}

void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  __HAL_RCC_GPIOA_CLK_ENABLE();
  GPIO_InitStruct.Pin = GPIO_PIN_6;
  GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_6, GPIO_PIN_RESET);
  __HAL_AFIO_REMAP_TIM3_ENABLE();
}
