keil5出现了SWD/JTAG Communication Failure问题

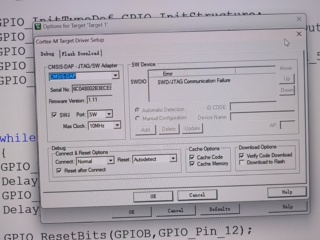

出现了SWD/JTAG Communication Failure问题一直无法解决，而且stm32最小系统版有发热情况，哪位知道啊

  • 关于该问题，我找了一篇非常好的博客，你可以看看是否有帮助，链接：STM32 出现SWD/JTAG Communication Failure
  • 除此之外, 这篇博客: STM32最小系统中的 1.4.2、JTAG/SWD模式下载 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • STM32芯片自带JTAG/SWD管脚，通过相应的仿真器可实现程序下载、在线仿真调试等功能。

    JTAG模式管脚占用5个，而SWD模式管脚只占用2个，JTAG模式管脚内已经包含了SWD模式的2个管脚，所以我们开发板上使用的是标准的2*10Pin的JTA接口。

    JTAG模式占用的5个管脚

    1. JTMS
    2. JTCK
    3. JTD1
    4. JTD0
    5. JREST
    6. RESET

可能是某些硬件问题（比如短路，芯片损坏）导致SWD无法连上单片机。
建议先换个确认能工作的板子，确定仿真设备的好坏。
