串口接收ADC数据发送到上位机，串口代码如和写

有会用英飞凌ADS写串口函数接收ADC数据之后发送到电脑上位机查看的吗？串口方面的函数实在不会写，求个注释详细的例程，蟹蟹了

不知道你这个问题是否已经解决, 如果还没有解决的话:

这有个类似的问题, 你可以参考下: https://ask.csdn.net/questions/7778782
你也可以参考下这篇文章：ADC知识（2）——直流参数（输入电压参考，参考电流输入，积分非线性误差，差分非线性误差）
除此之外, 这篇博客: 单片机ADC采样算法之卡尔曼滤波中的 单片机ADC采样算法之卡尔曼滤波 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:

算法的核心思想是,根据当前的仪器"测量值" 和上一刻的 “预测量” 和 “误差”,计算得到当前的最优量.
再预测下一刻的量, 里面比较突出的是观点是. 把误差纳入计算, 而且分为预测误差和测量误差两种.通称为噪声. 还有一个非常大的特点是,误差独立存在, 始终不受测量数据的影响。
下来先了解一个卡尔曼滤波中几个参数的含义：概率（Probability），随即变量（Random Variable），高斯或正态分配（Gaussian Distribution）还有State-space Model等等。
关于卡尔曼公式的含义及推导，网上已经有很多文章了，这里不在赘述，直接看C代码的实现。
/*
```
R值固定，Q值越大，代表越信任测量值，Q值无穷大，代表只用测量值。

         Q值越小，代表越信任模型预测值，Q值为0，代表只用模型预测值。
```
*/
//参数一
float KalmanFilter( float inData )
{
```
static float prevData = 0;                                 //上一个数据

static float p = 10, q = 0.001, r = 0.001, kGain = 0;      // q 控制误差 r 控制响应速度

p = p + q;

kGain = p / ( p + r );                                      //计算卡尔曼增益

inData = prevData + ( kGain * ( inData - prevData ) );      //计算本次滤波估计值

p = ( 1 - kGain ) * p;                                      //更新测量方差

prevData = inData;

return inData;                                             //返回估计值
```
}

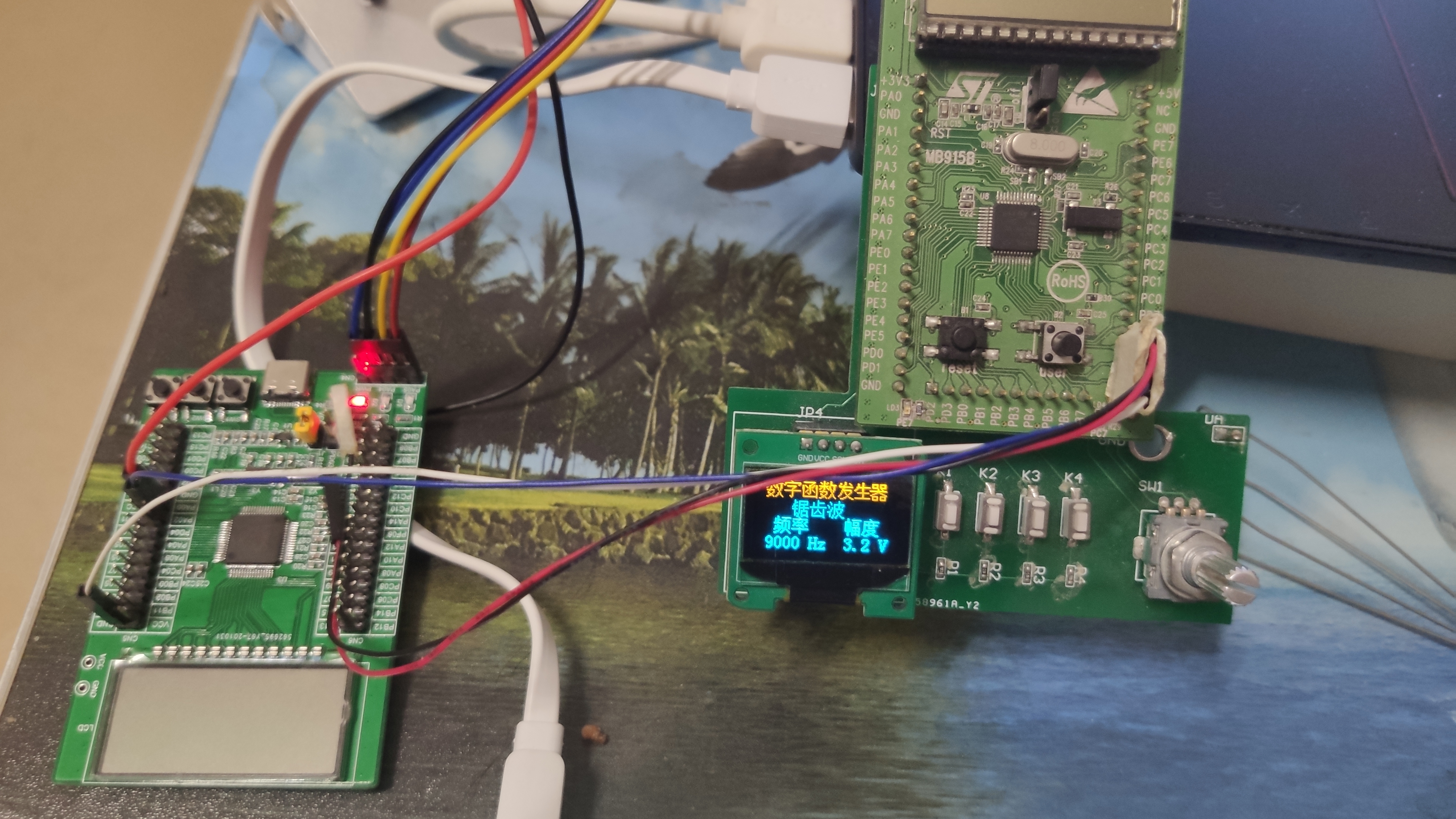

现在测试一下卡尔曼滤波的效果，通过函数发生器产生一个锯齿波，送到单片机的AD口，单片机读取采集到的AD数据后，经过卡尔曼滤波算法，然后将采样的数据和滤波后的数据通过串口发生出来，并在串口波形显示软件上显示。
void main( void )
{
```
while( 1 )

{

    val1 = ReadVol_CH3();            //读取AD采样数据

    dat = ( float )val1;

    dat =    KalmanFilter( dat );    //卡尔曼滤波

    printf("A%drn",val1);          //打印结果

    printf("B%2frn",dat);

}
```
}

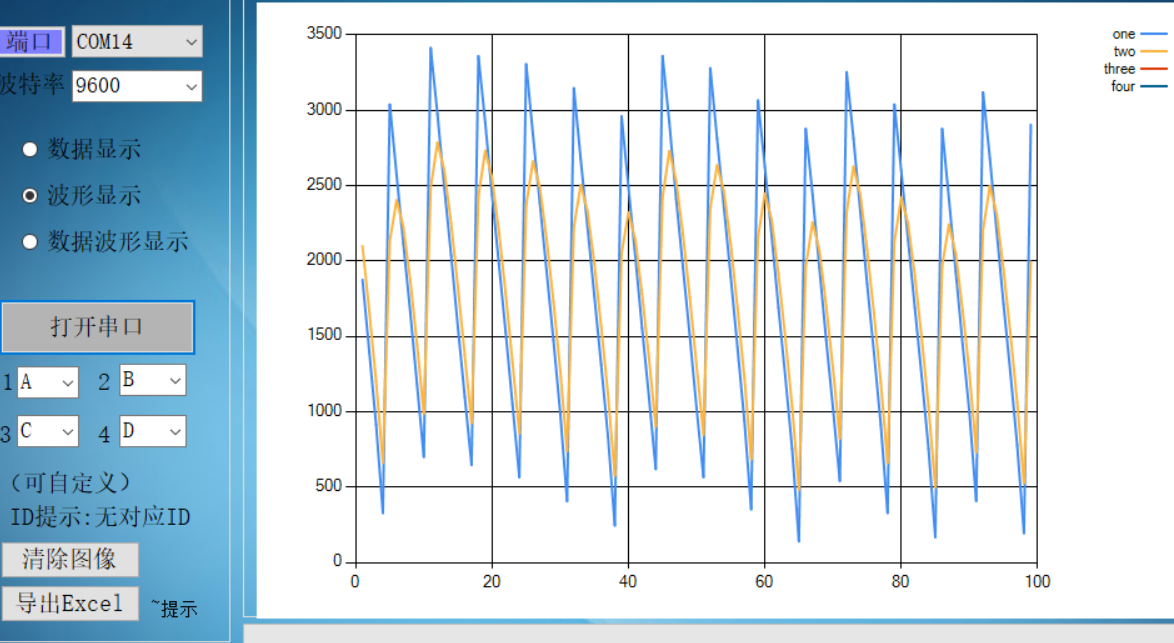

现在看一下滤波的结果
蓝色曲线为原始采样的数据曲线，橙色曲线为经过卡尔曼滤波后的曲线。
下面改变Q和R的值在测试一下滤波效果。
修改后的参数如下
//参数二
unsigned long kalman_filter( unsigned long ADC_Value )
{
```
float LastData;

float NowData;

float kalman_adc;

static float kalman_adc_old = 0;

static float P1;

static float Q = 0.0003;

static float R = 5;

static float Kg = 0;

static float P = 1;

NowData = ADC_Value;

LastData = kalman_adc_old;

P = P1 + Q;

Kg = P / ( P + R );

kalman_adc = LastData + Kg * ( NowData - kalman_adc_old );

P1 = ( 1 - Kg ) * P;

P = P1;

kalman_adc_old = kalman_adc;

return ( unsigned long )( kalman_adc );
```
}

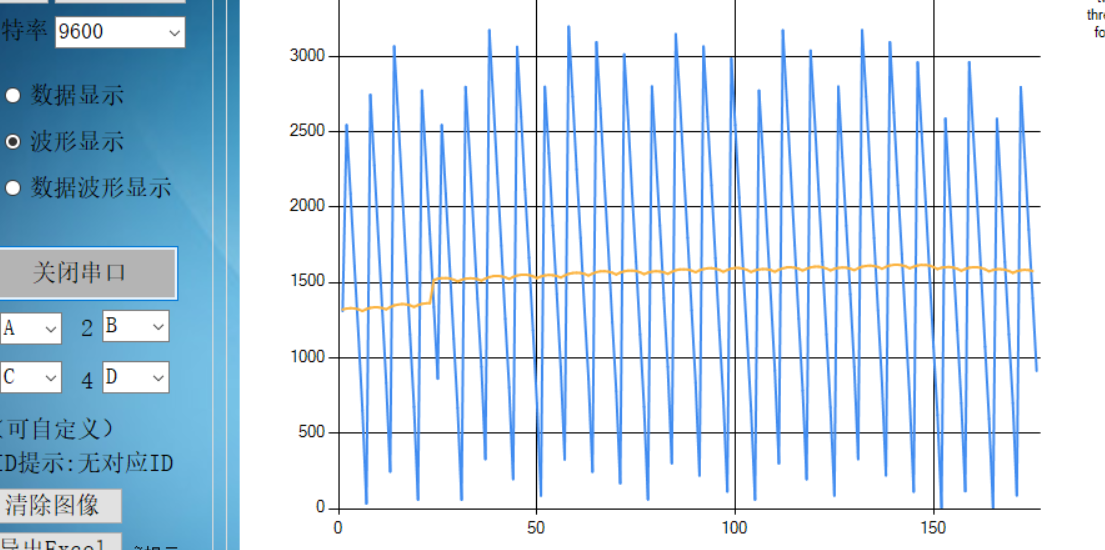

测试波形
蓝色曲线为原始采样的数据曲线，橙色曲线为经过卡尔曼滤波后的曲线。
和第一次测试的波形图对比后可以发现，第二次经过卡尔曼滤波后的波形变化非常大，参数改变后锯齿波被滤成接近于直线了。
可以看到不同的R、Q值会对测量结果有很大的影响。
Q:过程噪声，Q增大，动态响应变快，收敛稳定性变坏
R:测量噪声，R增大，动态响应变慢，收敛稳定性变好
具体各个参数的如何选择，只有在应用中根据测量结果，自己慢慢调整。
