stm32驱动lcd1602至少要几个io口

stm32驱动lcd1602至少要几个io口？
oled呢？
什么时候采用OLED更合适

STM32驱动LCD1602至少需要几个IO口？

STM32驱动LCD1602时，最少需要6个IO口。其中：

4个数据线（D4，D5，D6，D7）
1个寄存器选择线（RS）
1个使能线（EN）
这种配置即为4位模式。若采用8位模式，则需使用10个IO口。

OLED屏需要多少个IO口？

对于OLED显示器驱动，主要依赖以下两种通信协议：

I2C：至少需要2个IO口（SDA和SCL）
SPI：至少需要3个IO口（MOSI, SCK, CS），如果需要控制DC信号，需要加一个IO口（共4个）
什么时候采用OLED更合适？

OLED相较于LCD具有以下优势：

更高的对比度和更宽的视角
更快的响应速度
能更好地在低温环境下工作
更薄，更轻巧
低功耗
因此，在对显示质量、对比度、低温性能、快速响应以及轻巧程度有较高要求的场景下，采用OLED会更合适。

  • 看下这篇博客，也许你就懂了，链接：基于STM32实现OLED屏显（显示数据、温湿度、滚动长字符）
  • 除此之外, 这篇博客: 基于STM32的0.96寸OLED屏显示学号姓名和滚动显示中的 （三）姓名中文的点阵（16*16） 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • 1.由于程序并不需要显示所有的中文，所以将对应需要的文字添加到程序就可以了。

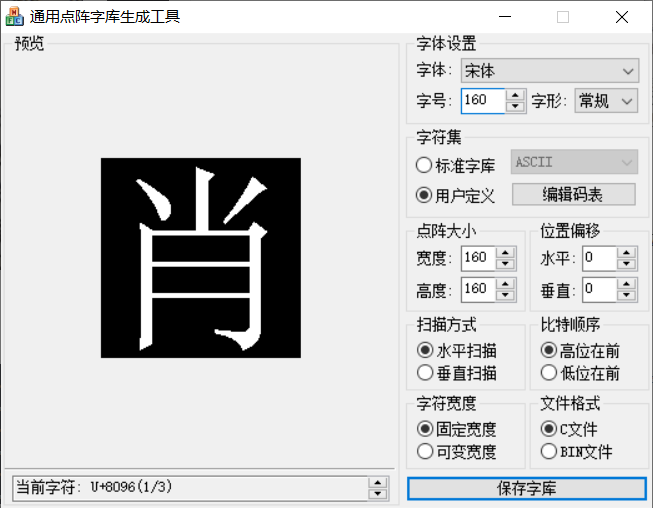

    在这里插入图片描述.2.名字对应的储存格式

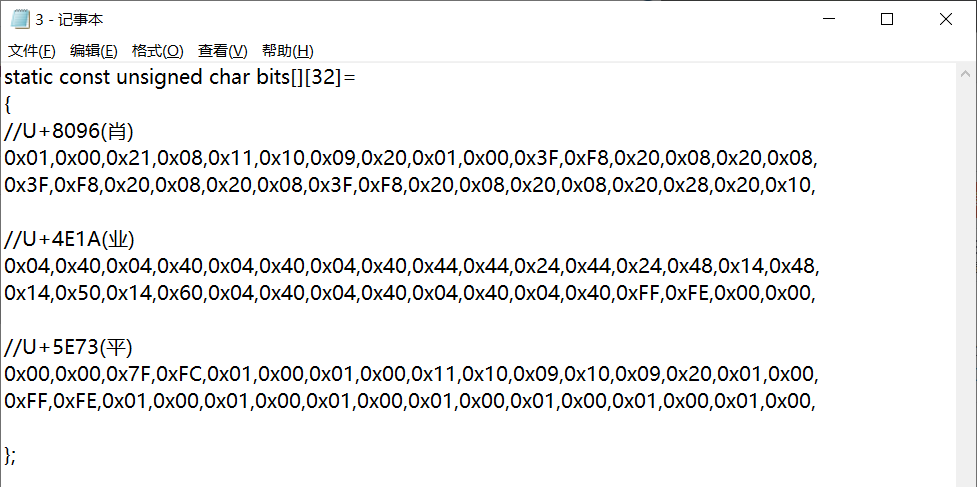

    在这里插入图片描述

  • 以下回答由chatgpt基于相关博客总结生成:

    使用STM32驱动LCD1602需要4个IO口，分别是RS、RW、E和D0-D7。

    当使用OLED时，需要2个IO口，分别是SCL（时钟线）和SDA（数据线）。

    选择OLED比较合适的情况是需要显示更精细的图形、需要更高的分辨率和更广的视角、需要更低的耗电量和更小的尺寸。此外，OLED还具有响应速度快、颜色鲜艳、对比度高等优点。

    以下是使用STM32驱动LCD的代码：

    #include "stm32f10x.h"
#include "stm32f10x_gpio.h"
#include "stm32f10x_rcc.h"
#include "stm32f10x_tim.h"
#include "stm32f10x_usart.h"
#include "stdio.h"
#include "string.h"
#include "stdlib.h"

#define RS_Pin GPIO_Pin_0
#define RW_Pin GPIO_Pin_1
#define E_Pin GPIO_Pin_2

void GPIO_Configuration(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

  //配置RS RW E引脚
  GPIO_InitStructure.GPIO_Pin = RS_Pin | RW_Pin | E_Pin;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

  //配置D0-D7引脚
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11 |
                                GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
  GPIO_Init(GPIOB, &GPIO_InitStructure);
}

void LCD_Init(void)
{
  GPIO_SetBits(GPIOA, RW_Pin); //RW = 1
  GPIO_SetBits(GPIOA, E_Pin);  //E = 1

  Delay(20); //延时等待>

  GPIO_SetBits(GPIOA, RS_Pin); //RS = 1

  GPIO_ResetBits(GPIOB, GPIO_Pin_13); //D7 = 0
  GPIO_ResetBits(GPIOB, GPIO_Pin_12); //D6 = 0
  GPIO_ResetBits(GPIOB, GPIO_Pin_11); //D5 = 0
  GPIO_ResetBits(GPIOB, GPIO_Pin_10); //D4 = 0

  GPIO_ResetBits(GPIOA, E_Pin); //E = 0

  Delay(20); //延时等待>

  GPIO_SetBits(GPIOA, E_Pin); //E = 1

  GPIO_SetBits(GPIOB, GPIO_Pin_10); //D4 = 1

  GPIO_ResetBits(GPIOA, E_Pin); //E = 0

  Delay(10); //延时等待>

  //执行显控函数场

  //清屏函数
}

void LCD_WriteCmd(uint8_t cmd)
{
  GPIO_ResetBits(GPIOA, RW_Pin); //RW = 0
  GPIO_ResetBits(GPIOA, RS_Pin); //RS = 0

  GPIOB->ODR = (GPIOB->ODR&0x00FF) | (cmd<<8);

  GPIO_SetBits(GPIOA, E_Pin); //E = 1
  GPIO_ResetBits(GPIOA, E_Pin); //E = 0

  Delay(10); //延时等待>
}

void LCD_WriteData(uint8_t data)
{
  GPIO_ResetBits(GPIOA, RW_Pin); //RW = 0
  GPIO_SetBits(GPIOA, RS_Pin); //RS = 1

  GPIOB->ODR = (GPIOB->ODR&0x00FF) | (data<<8);

  GPIO_SetBits(GPIOA, E_Pin); //E = 1
  GPIO_ResetBits(GPIOA, E_Pin); //E = 0

  Delay(10); //延时等待>
}

void LCD_Clear(void)
{
  LCD_WriteCmd(0x01);
  Delay(10); //延时等待>
}

void LCD_SetCursor(uint8_t row, uint8_t col)
{
  uint8_t addr = 0x80;

  if(row == 0) addr += col;
  else if(row == 1) addr += col + 0x40;

  LCD_WriteCmd(addr);
}

void LCD_WriteString(uint8_t row, uint8_t col, char* str)
{
  LCD_SetCursor(row, col);

  while(*str)
  {
    LCD_WriteData(*str++);
  }
}

int main(void)
{
  RCC_Configuration();
  GPIO_Configuration();

  LCD_Init();

  LCD_WriteString(0, 0, "Hello, World!");

  while(1)
  {

  }
}

    以下是使用OLED的代码：

    #include "stm32f10x.h"
#include "stm32f10x_gpio.h"
#include "stm32f10x_rcc.h"
#include "stdio.h"
#include "string.h"
#include "stdlib.h"
#include "OLEDFont.h"
#include "OLED.h"

int main(void)
{
  OLED_Init();

  OLED_Clear();

  OLED_ShowCHinese(0, 0, 0, 1);//显示中文“姓”
  OLED_ShowCHinese(18, 0, 1, 2);//显示中文“名”

  OLED_ShowString(1, 0, "Hello, World!");

  while(1)
  {

  }
}
