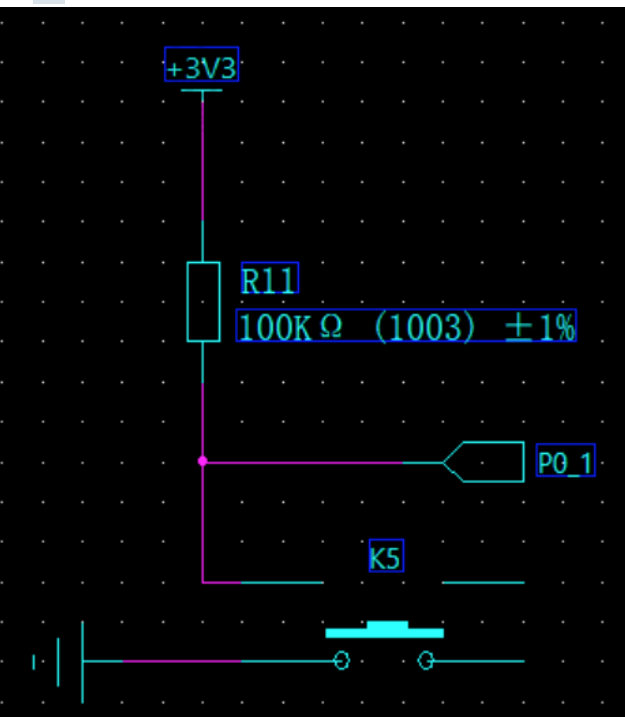

电路的原理图上面的小疑问，这个只是个示意图嘛
按键按下的时候没个上面的线路接触呀 为啥p0_1是低电平呀
这个是原理图元器件的绘制问题，你要看一下这个按键footprint属性长啥样，实际按键和绘制的元件是有差别的
以下内容部分参考ChatGPT模型：
这个原理图是一个简单的按键控制LED灯亮灭的电路，当按键按下时，P0_1引脚会被拉低，此时LED灯亮起。当按键松开时，P0_1引脚会被拉高，此时LED灯熄灭。所以在原理图中，按键按下时，P0_1是低电平。这个原理图是个示意图，如果需要具体的代码实现可以参考以下示例：
#include <reg51.h> // 引入头文件
sbit LED = P2^0; // 定义LED灯连接的引脚
sbit KEY = P0^1; // 定义按键连接的引脚
void main()
{
KEY = 1; // 设置按键为上拉电阻，初始状态为高电平
while(1)
{
if(KEY == 0) // 按键按下
{
LED = 0; // LED亮起
while(KEY == 0); // 等待按键松开
LED = 1; // LED熄灭
}
}
}
这段代码中，我们将LED连接的引脚定义为P2^0，按键连接的引脚定义为P0^1。在程序中，我们设置按键为上拉电阻，初始状态为高电平。当按键按下时，P0_1引脚会被拉低，进入LED亮起的循环，并等待按键松开。当按键松开时，P0_1引脚会被拉高，退出循环，LED熄灭。
