选择合适的三维坐标系和几个影响比较大的气动外形条件,描述导弹的飞行状态。
我提供个思路
1.坐标系选择
在导弹飞行建模中,通常使用地球坐标系(NED,North-East-Down)和导弹体坐标系(Body Frame)。地球坐标系是一个惯性坐标系,其原点通常位于地面某点,X轴指向正北,Y轴指向正东,Z轴指向地心。导弹体坐标系的原点位于导弹质心,X轴沿着导弹的长轴方向,Y轴和Z轴分别定义为垂直于X轴的平面上。
2.导弹飞行状态建模
要描述导弹的飞行状态,您需要考虑以下变量:
位置(x, y, z)
速度(Vx, Vy, Vz)
姿态(俯仰角、滚动角、偏航角:pitch, roll, yaw)
角速度(omega_x, omega_y, omega_z)
气动外形条件
影响导弹飞行的几个重要气动外形条件包括:
升力系数(CL)
阻力系数(CD)
侧向力系数(Cy)
动压(q)
气动系数通常与马赫数(Mach number)和攻角(angle of attack, AoA)相关。您需要根据导弹的具体外形和飞行状态查询或计算这些系数。
3.建立方程
根据牛顿第二定律和欧拉方程,建立关于导弹位置、速度和姿态的微分方程。然后使用MATLAB中的数值求解器(如ode45)求解这些方程。
举个代码示例可以参考一下:
function missile_simulation
% 设置仿真时间
sim_time = 0:0.1:10; % 时间间隔为0.1秒的仿真时间向量
% 设置初始状态
init_state = [x0, y0, z0, Vx0, Vy0, Vz0, pitch0, roll0, yaw0, omega_x0, omega_y0, omega_z0];
% 使用数值求解器解微分方程
[t, states] = ode45(@missile_dynamics, sim_time, init_state);
% 绘制结果
plot_results(t, states);
function dstate = missile_dynamics(t, state)
% 计算气动力系数
[CL, CD, Cy] = aerodynamic_coefficients(state);
% 计算动压
q = dynamic_pressure(state);
% 计算气动力和力矩
F_aero = q * [CL; CD; Cy]; % 假设已经转换到导弹体坐标系
M_aero = ...; % 计算气动力矩,例如:[Mx; My; Mz]
% 计算导弹的质量和惯性矩阵
mass = ...; % 导弹质量
I = ...; % 导弹惯性矩阵,例如:[Ixx, Ixy, Ixz; Iyx, Iyy, Iyz; Izx, Izy, Izz]
% 更新导弹位置、速度和姿态
dstate = zeros(12, 1);
dstate(1:3) = state(4:6); % 更新位置
dstate(4:6) = F_aero / mass; % 更新速度
% 将欧拉角转换为四元数
quat = eul2quat([state(7), state(8), state(9)], 'ZYX');
% 计算角速度在四元数表示下的导数
omega_quat = [0; state(10); state(11); state(12)] * 0.5;
quat_dot = quatmultiply(quat, omega_quat');
% 更新姿态
dstate(7:9) = quat2eul(quat_dot, 'ZYX');
% 更新角速度
dstate(10:12) = I \ (M_aero - cross(state(10:12), I * state(10:12)));
end
function [CL, CD, Cy] = aerodynamic_coefficients(state)
% 根据导弹的飞行状态计算气动系数
% 这里可以使用查表法或其他方法得到相应的系数
CL = ...;
CD = ...;
Cy = ...;
end
function q = dynamic_pressure(state)
% 计算动压
% 假设已知空气密度rho和导弹速度V(可以从state中提取)
rho = ...;
V = norm(state(4:6));
q = 0.5 * rho * V^2;
end
function plot_results(t, states)
% 绘制导弹飞行状态图
figure;
subplot(3, 1, 1);
plot(t, states(:, 1:3)); % 绘制位置
legend('x', 'y', 'z');
xlabel('Time (s)');
ylabel('Position (m)');
subplot(3, 1, 2);
plot(t, states(:, 4:6)); % 绘制速度
legend('Vx', 'Vy', 'Vz');
xlabel('Time (s)');
ylabel('Velocity (m/s)');
subplot(3, 1, 3);
plot(t, states(:, 7:9)); % 绘制姿态
legend('Pitch', 'Roll', 'Yaw');
xlabel('Time (s)');
ylabel
不知道你这个问题是否已经解决, 如果还没有解决的话:

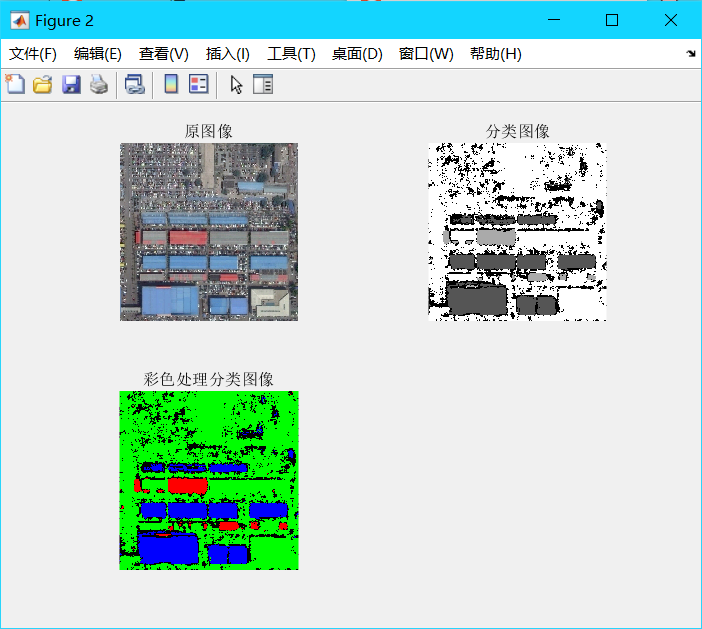

迭代中W的初值和常数c均会影响方程的建立及图像的分类。 并且感知器算法有限的迭代里一定会找到一个超平面,可以把数据正确分类,但是这个分离超平面不是唯一的,所以不同的参数会导致不同的分类结果。
