EMC EFT负脉冲出错问题

目前在做一款心电信号采集的设备，在使用EFT测试机测试时，遇到了以下两个问题。

第一个问题：
测试内容：

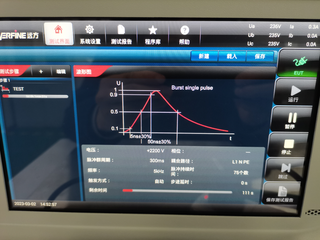

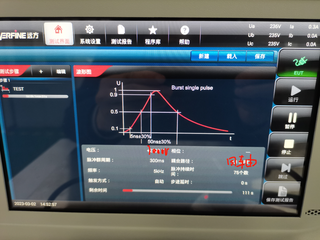

耦合电源： ±1800V，±2000V，±2200V
耦合路径：L,N,PE
脉冲群周期：300ms
脉冲持续时间：75
频率：5KHz
总时间共计120秒，前60秒正脉冲，后60秒负脉冲。

测试电路：
电脑USB2.0接口供电和通讯，采用12导联信号线。

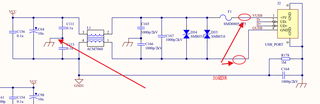

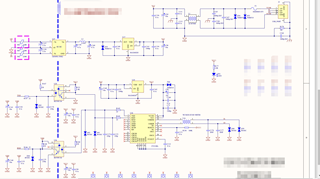

USB电源经过331共模电感，接Y型电容；信号线经过共模电感，对地电容未接，差分等长阻抗匹配。
隔离后的电源经过LDO进入单片机，信号通过光耦隔离进入单片机。
TVS使用双向TVS管。

测试问题：

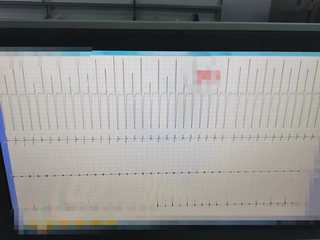

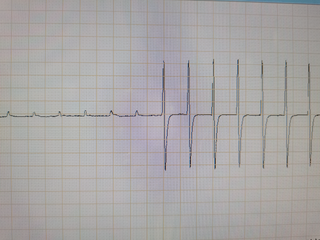

前60秒正脉冲时间段信号波形影响变化很小，后60秒负脉冲信号波形影响变化很大，在进入负脉冲时间段内老是出现问题（问题情况为USB转FT232芯片出问题，FT232芯片复位下就可以继续)。后来我在USB加了磁环后，测试可以通过，但是负脉冲影响波形变化对比正脉冲大。
这个是什么原因引起，不想加磁环还有什么办法解决吗？

第二个问题：
测试内容：
同轴测试： ±1000V
耦合路径：耦合夹
脉冲群周期：300ms
脉冲持续时间：75
频率：5KHz
总时间共计120秒，前60秒正脉冲，后60秒负脉冲。

测试电路：
电脑USB2.0接口供电和通讯，采用12导联信号线。
USB电源经过331共模电感，接Y型电容；信号线经过共模电感，对地电容未接，差分等长阻抗匹配。
隔离后的电源经过LDO进入单片机，信号通过光耦隔离进入单片机。
TVS使用双向TVS管。
心电信号采用了放电管，电路板使用洋白铜屏蔽。耦合夹距离设备20厘米。耦合夹空间辐射根据厂家描述可以达到2米范围。

测试问题：
整个时间段信号波形影响变化很大，同样在进入负脉冲时间段内老是出现问题（问题情况为USB转FT232芯片出问题，FT232芯片复位下就可以继续)。目前受耦合夹空间辐射，USB采用了双层屏蔽的USB3.0的线缆，加了磁环还是有问题。这个是什么原因引起，有什么办法解决吗？

你USB共模电感的Y电容就不应该与PE相连。外部进线你没有做充分的滤波，建议串联磁珠。如果想在不改板的情况下过测试，可以试试把保险丝去掉，在保险丝的位置上串磁珠，磁珠额定电流得额定满足你们的电流需求。

该回答引用GPTᴼᴾᴱᴺᴬᴵ
问题一：
从问题描述中可以看出，负脉冲对信号波形的影响明显大于正脉冲，且负脉冲时间段内出现了USB转FT232芯片出问题的情况。这可能是由于EMC EFT测试机产生的负脉冲对电路中的某些元器件（如USB转FT232芯片）造成了电磁干扰（EMI），导致其工作不正常。

在没有加磁环的情况下，您可以尝试采取以下措施来减小EMI对电路的影响：

增加滤波电容：在USB电源和信号线的VCC、GND之间增加滤波电容，以降低高频噪声对电路的影响。
更换抗干扰能力更强的元器件：如使用抗干扰能力更强的USB转串口芯片、TVS等元器件。
增加屏蔽：对USB信号线和转换芯片进行屏蔽，以减小外界电磁干扰对电路的影响。
优化布局：对电路进行优化布局，尽量避免信号线和高压线的交叉，减小电磁干扰的影响。

问题二：
这个问题可能涉及到EMC（电磁兼容性）和信号完整性方面的问题。在测试中，信号线可能会受到电磁干扰（EMI）的影响，从而导致USB转FT232芯片出现问题。

为了解决这个问题，可以考虑采取以下措施：

优化信号线的设计：采用差分线路、匹配阻抗、减小信号线长度、增加信号线距离地面的距离等措施来减小信号线受EMI影响的可能性。
增加屏蔽：在信号线和电源线上增加更多的屏蔽，可以减小信号和电源受EMI影响的可能性。
优化电源线的设计：电源线的设计也会影响EMC性能。可以采用LC滤波器、磁珠、共模电感等元件来减小电源线的EMI干扰。
增加接地：加强设备的接地，包括机壳、信号线、电源线等的接地，有助于减小设备受EMI干扰的可能性。
优化PCB布局：优化PCB的布局，包括分离模拟和数字信号、减小回路面积、增加信号线间距等措施来减小PCB受EMI干扰的可能性。
优化测试方案：针对不同的测试内容，可以采用不同的测试方案，比如改变测试脉冲频率、时长、幅度等参数，或者调整测试设备的位置和方向等。

这篇博客也许可以解决你的问题👉 ：EMC电快速脉冲群EFT对设备影响的原因和整改措施

1、经过今天排查硬件部分，昨天两块同样的硬件电源耦合测试出现不一致的波形；确定是那个做试验的板子其中1M电阻的问题，重新更换后和其他板子测试时保持大体一致。
2、通过电路板整体屏蔽（条件有限，简单包裹了下，若整体使用洋白铜可能会更好），测试和之前情况一样，同轴输出测试不稳定。通过排查，目前暂定是香蕉插头（就是接触到人体的金属接触部分，很多头，共计10个，此测试没有接模拟信号输出器）放置位置不一样，EFT测试时输出波形不同。通过对这些插头盖上一个金属罩，线结合部分加个卡扣磁环，目前测试同轴输出±900，1000，1100，1250均是可以通过。

明天周四在重复测试下，看看同轴测试下还否还有其他情况影响因素。
