OpenCV的drawContours()不能正常使用


void showImage(Mat image) {
    namedWindow("outPut",WINDOW_NORMAL);
    Size size(960,720);
    Mat result;
    resize(image, result, size);
    resizeWindow("outPut",size);
    while (true)
    {
        imshow("outPut", result);
        int exit;
        exit = waitKey(24);
        if (27 == exit) {
            break;
        }
    }
    destroyAllWindows();
}

void m_findContours() {
    Mat image,gray,result, result_1;
    Mat soleColor(720,640, CV_8UC3, Scalar(0, 0, 0));
    double square,circumference;
    image = imread(hand);//0表示单通道
    cvtColor(image, gray, COLOR_BGR2GRAY);
    threshold(gray, result, 150, 255,THRESH_BINARY);
    vector> contours;//储存查找出来的轮廓点
    vector hierarchy;//储存层级,每一个vector数据存储四个int值
    findContours(result, contours, hierarchy, RETR_TREE, CHAIN_APPROX_SIMPLE);//result_1是查找出来的轮廓
    vector> poly(contours.size());
    vector hull;
    drawContours(soleColor,contours,-1,Scalar(255,255,255), 2);//绘制轮廓时会直接绘制在原图上,第一个drawContours
    for (int i = 0; i < contours.size();i++) {
    approxPolyDP(contours[i], poly[i], 10, false);
    }
    drawContours(soleColor, poly, -1,Scalar(255,0,0), 2);//第二个drawContours
    showImage(soleColor);
    convexHull(contours[0], hull);
    drawContours(soleColor, hull, -1, Scalar(0, 0, 255),2);//第三个drawContours,不能正常完成绘图
    showImage(soleColor);
}

报的错如下所示:


但是将倒数第二行的drawContours的第二个参数改成(Mat)hull又能运行,但是只显示其中一两个点(手掌空地方的红点),查看了drawContours的函数说明,该参数只要是vector类型的即可,前面证明第一个和第二个drawContours可以运行,不太理解为什么强转行mat,不能全部绘制,而不转成mat类型又不能运行。

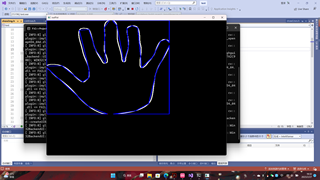

两份对比图如下:



不是Mat不Mat的问题,你可以试下将39行用下面三行代替:

vector<vector<Point> > hullvec;
hullvec.push_back(hull);
drawContours(soleColor, hullvec, -1, Scalar(0, 0, 255),2);

该回答引用GPTᴼᴾᴱᴺᴬᴵ
根据您提供的代码,可以看出第一个和第二个drawContours函数的第二个参数是vector类型的,而第三个drawContours函数的第二个参数是Mat类型的。这是因为drawContours函数有两种用法:

  1. 用于绘制轮廓线,第二个参数为vector类型的,表示要绘制的轮廓线,可以是多个轮廓线。
  2. 用于填充轮廓线内部,第二个参数为Mat类型的,表示要绘制的轮廓线所包围的区域,只能绘制单个轮廓线。

在您的代码中,第一个和第二个drawContours函数使用的是第一种用法,第三个drawContours函数使用的是第二种用法。因此,在第三个drawContours函数中,如果参数类型为vector类型,就会出现错误,因为它只能接受Mat类型的参数。

至于为什么将hull强制转换为Mat类型后只显示了部分点,这可能是因为hull本身不是一个轮廓线,而是由轮廓线上的点组成的向量。因此,将它强制转换为Mat类型后,可能只会显示其中的一部分点。

建议您重新检查一下代码中使用drawContours函数的场景,确认参数类型是否正确,以及使用的方法是否符合要求。
