一个关乎51单片机的题目
问题:设计一份通过P3.4口输出周期为1ms的方波(采用软件延时),以及通过P3.5口输出周期为1min的方波(采用定时中断)程序

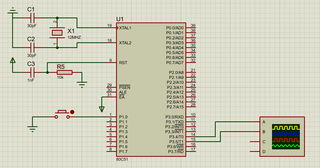

上边说我的程序写的不好,想要个程序上的标准答案,以上是电路原理图
想要个标准程序
标准答案,Proteus 仿真验证通过,软件定时也非常准,一个时钟周期都不差(Keil C51 仿真)
#include <reg51.h>
sbit OutputA = P3 ^ 4;
sbit OutputB = P3 ^ 5;
#define FLIP(pin) ((pin) ^= 1)
void Timer0_Init(void);
int main()
{
unsigned char i;
Timer0_Init();
while (1)
{
for (i = 0; i < 49u; ++i)
;
FLIP(OutputA);
}
}
void Timer0_Init(void)
{
TMOD &= 0xF0;
TMOD |= 0x01;
TL0 = 255;
TH0 = 255;
TF0 = 0;
TR0 = 1;
ET0 = 1;
EA = 1;
PT0 = 0;
}
void Timer0_ISR(void) interrupt 1
{
#define _30_S 30000
static unsigned int count = 0;
TL0 = 32;
TH0 = 252;
++count;
if (count >= _30_S)
{
count = 0;
FLIP(OutputB);
}
}

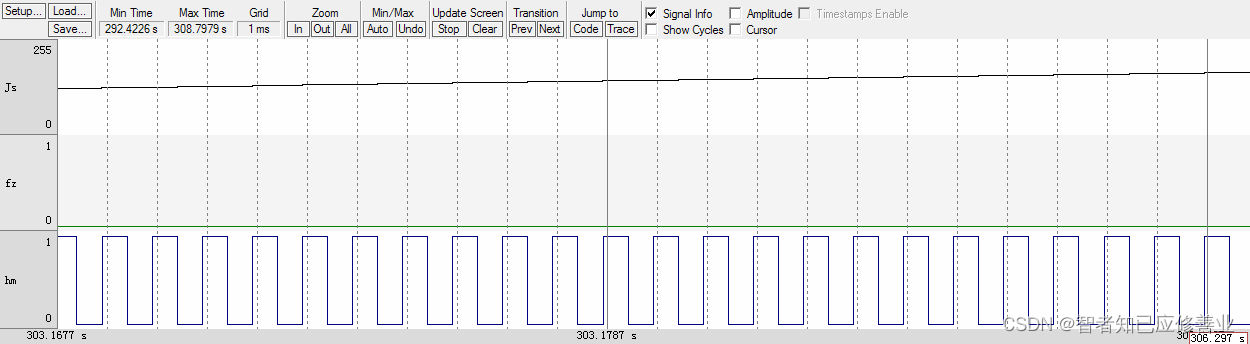

定时器先设定1毫秒周期再计算到1分钟周期
https://img-blog.csdnimg.cn/d10caa2613eb4598b7e9ae29309c3e16.png

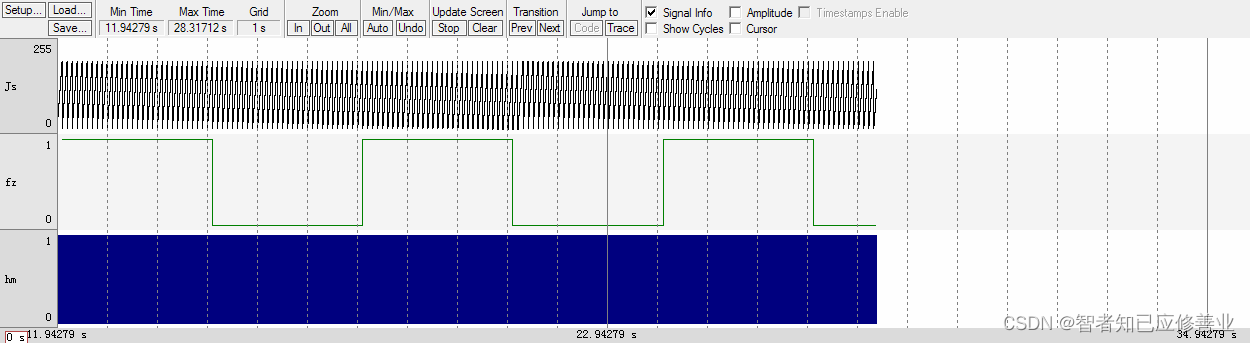

为了便于观察方波时间,缩短为以6秒为周期进行观察。
https://img-blog.csdnimg.cn/2e9475dbe2384c7eb92b8971c17c7279.png
#include "REG52.h"
sbit hm=P3^4;
sbit fz=P3^5;
unsigned char Js=0;
void ZhongDuanSheZhi()
{
TH0+=(65536-500)/256;/*定时器赋初值,定时10ms触发中断,自动补偿方式*/
TL0+=(65536-500)%256;
TMOD=0X01;//16位定时器/计数器
ET0=TR0=1; //启动定时器T0开启定时器。
EA=1; //全局中断开关
}
void main()
{
unsigned char f=0,z=0;
ZhongDuanSheZhi();
while(1)
{
if(Js==200)//秒
{
if(++f==30)
{
if(++z==10){fz=!fz;
f=0;}
}
Js=0;
}
}
}
void ZhongDuan() interrupt 1
{
++Js;hm=~hm;
TH0+=(65536-500)/256;
TL0+=(65536-500)%256;
}
