文字仔细叙述电路原理图

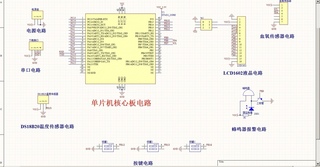

哪个学长学姐可以帮我一下，用文字叙述这张电路原理图以及工作原理，麻烦仔细叙述帮帮忙爱你们。

整体来说：这是一个利用stm32单片机来实现温度采集、血氧检测，并实现LCD显示和嗡鸣报警等2种信息输出电路。电路中还包含3个按键状态侦测电路，以实现控制输入。另外电路还支持串口连接，实现程序下载通信。

整个电路由单片机核心板以及外部各种模块构成，核心板与外部功能模块，含各种输入输出模块主要通过指定的GPIO进行连接。

供电由专门的外部供电电路，通过专门的电源座进行接入，主供电为Vcc/GND 供电形式。

模块电路分述：

串口下载除供电连接外，数据连接核心板RXD、TXD接口即PA9和PA10。

DS18B20温度模块的数据脚接入核心板PB15接口

3个单独按键状态脚分别接入核心板PB12、PB13、PB14接口

嗡鸣报警器的输入控制脚接入核心板PB9接口

血氧传感器的3、4脚分别接入核心板的PB7和PB8接口，以I2C模式进行通信

LCD1602液晶电路的4-14脚，分别与核心板的PC13、PC14、PC15和PA0-PA7共11个接口连接，形成完整的数据通道。

核心板上其它诸如PA11、PA12、PA13等等未用到的数据管脚闲置。

各个模块的功能，模块下面的文字已经说得够明白了。系统功能，简单来说就是单片机通过温度传感器和血样传感器采集数据，通过LCD和蜂鸣器报警电路输出相关信息，同时又几个按钮可以控制相关的功能。

串口电路把程序下载进核心板，血氧传感器用i2c和核心板通讯，蜂鸣器用GPIO口PB9控制通断，整体逻辑要看代码

1、电源电路，给单片机还有真个电路供电；
2、串口电路，RXD,TXD分别接入单片机PA9,PA10，对应UART1的两个口，做通讯用，一般用来下载程序，也可以与其他外部串口设备通讯；
3、温度传感器，DS18B20是常用的数字温度传感器，其输出的是数字信号，采用一线通讯，输出是一组数字信号，编程的时候需要采用数据保存功能，记录下整组的数字信号序列，单片机再根据这组序列读出温度信号；
4、3组按键，简单的开关输入信号，分别接入PB12、PB13、PB14接口，这个不用过多介绍；
5、蜂鸣器报警，单片机控制简单，就PB9输出信号控制三极管，三极管接通，蜂鸣器两端电压为VCC，蜂鸣器响起，LED灯两端有电压，LED灯亮起，三极管不通时，蜂鸣器和LED灯都没有接地回路，无法动作。
6、LCD液晶电路，PA0-PA7数据通道，PC13,PC14,PC15控制信号，可以控制LCD显示我们需要输出的内容；
7、血氧传感器，与温度传感器不通，血样传感器SCL,SDA信号接入单片机PB7和PB8，采用的通讯模式IIC总线，SDA为数据信号，SCL为时钟信号，编程需要对应的iic总线方式。
8、剩下的就单片机的电源及标准的外围电路，不做介绍了。
