MATLAB/Simulink关于Arduino硬件支持中Modbus模块设置问题

MATLAB/Simulink关于Arduino硬件支持中Modbus模块设置问题

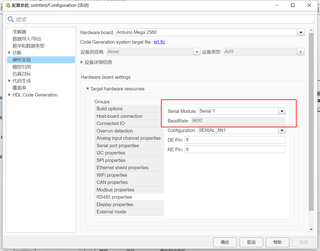

使用Simulink安装好Arduino的硬件支持包之后，在Simulink里搭建Modbus通信模型，并在RS485 porperties设置项里设置Serial Module为1

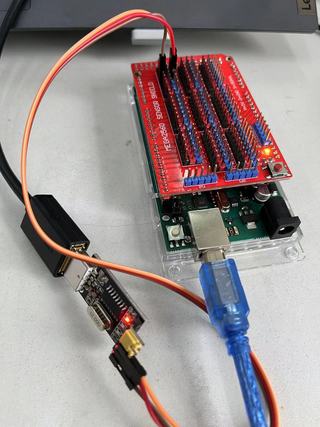

进行编译部署到Arduino MEGA2560后，mega2560还是在默认在串口0上面输出Modbus数据，但是用串口输出模块试就不会这样子，指定在哪个串口就是哪个串口

我哪里设置的不对，应该怎么设置，设置哪里才可以不用串口0输出Modbus数据，我明明在 RS485 porperties 设置在串口1或串口2、3输出Modbus数据

【以下回答由 GPT 生成】

您的问题是关于MATLAB/Simulink中设置Arduino硬件支持中Modbus模块的问题。您的设备是Arduino MEGA2560。您已经安装了Arduino的硬件支持包，并搭建了一个Modbus通信模型。在RS485属性设置中，您将Serial Module设置为1。然而，尽管您设置了串口1、2或3输出Modbus数据，但Arduino MEGA2560总是在串口0上输出Modbus数据。您想知道是否有什么设置有问题，以及应该如何正确设置才能在不使用串口0的情况下输出Modbus数据。

根据您的描述，我认为问题可能出在设置上。下面是一些可能的解决方案：

解决方案1：检查串口设置 首先，请确保您已经正确设置了RS485属性中的Serial Module选项。如果模型中有多个Serial Modules，确保您选择了正确的Serial Module，它与您想要使用的串口对应。

解决方案2：检查引脚定义和初始化 确认在模型中的Arduino初始化部分，您是否正确定义了引脚并进行了初始化。确保您正确地将Modbus通信所需的引脚连接到相应的Arduino引脚，并在初始化部分设置了引脚模式。

这是一个示例代码，展示了如何在Arduino setup()函数中初始化Modbus引脚：

#include <ModbusRtu.h>

// define Modbus pinouts
#define DE_PIN 2
#define RE_PIN 3

ModbusRTU modbus;
void setup() {
  modbus.config(DE_PIN, RE_PIN, SERIAL_8N1, 9600);
  modbus.setSlaveId(1);
}

void loop() {
  // your code here
}

请将上述代码根据您的引脚配置进行修改。

解决方案3：查看Arduino板是否支持多个串口输出 Arduino MEGA2560本身具有多个USART串口，但在Simulink硬件支持中，不一定所有串口都可以使用Modbus模块。请确保您选择的Arduino板型在Simulink中是正确配置的，并且您所要使用的串口已经在Simulink中设置为可用。

如果尝试了上述解决方案但问题仍然存在，我建议查阅MATLAB/Simulink的官方文档，或咨询MATLAB/Simulink的技术支持团队，以获取更具体的帮助和指导。

希望这些信息对您有所帮助！如果您还有其他问题，请随时向我提问。
