无刷电机六步换相扇区判断

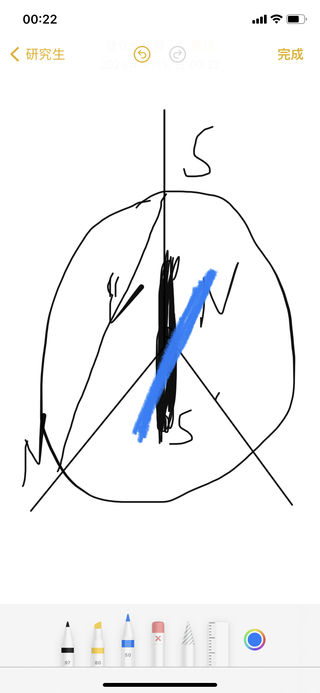

如图，我想写一个as5600控制无刷电机6步换相的程序，起步之前先给两相持续通电找到第一个扇区的位置，那么我这样通完电之后转子应该是什么位置，黑色的还是蓝色的？


【以下回答由 GPT 生成】

这个问题涉及电机控制和传感器的知识。下面是一个可能的解决方案：

步骤1: 理解无刷电机的六步换相操作

在开始之前，首先要了解无刷电机的六步换相操作。六步换相是一种控制无刷电机相位的方法，它使用6个不同的相位来驱动电机，按照一定的顺序切换相位，从而实现电机的旋转。

步骤2: 理解as5600传感器的工作原理

在使用as5600传感器之前，需要了解它的工作原理。as5600传感器是一种磁性编码器，它可以用来检测转子的位置。

步骤3: 连续通电两个相位

在开始六步换相操作之前，连续通电两个相位可以帮助确定转子的初始位置。具体步骤如下：

  1. 初始化GPIO口用于控制电机的相位。例如，如果使用GPIOA和GPIOB来控制两个相位，可以使用以下代码进行初始化：
// 使能GPIOA和GPIOB时钟
RCC->AHBENR |= RCC_AHBENR_GPIOAEN | RCC_AHBENR_GPIOBEN;

// 配置GPIOA和GPIOB为输出模式
GPIOA->MODER |= GPIO_MODER_MODER0_0 | GPIO_MODER_MODER1_0;
GPIOB->MODER |= GPIO_MODER_MODER0_0 | GPIO_MODER_MODER1_0;
  1. 针对两个相位，依次设置相应的GPIO口为高电平，然后延时一段时间，再设置为低电平，再次延时一段时间。这样可以连续通电两个相位。
#define DELAY_TIME 1000 // 延时时间，单位为微秒

// 设置GPIOA和GPIOB的电平，打开第一个相位
GPIOA->ODR |= GPIO_ODR_ODR_0;
GPIOB->ODR &= ~GPIO_ODR_ODR_0;
delay_us(DELAY_TIME);

// 关闭第一个相位
GPIOA->ODR &= ~GPIO_ODR_ODR_0;
GPIOB->ODR &= ~GPIO_ODR_ODR_0;
delay_us(DELAY_TIME);

// 打开第二个相位
GPIOA->ODR &= ~GPIO_ODR_ODR_0;
GPIOB->ODR |= GPIO_ODR_ODR_0;
delay_us(DELAY_TIME);

// 关闭第二个相位
GPIOA->ODR &= ~GPIO_ODR_ODR_0;
GPIOB->ODR &= ~GPIO_ODR_ODR_0;
delay_us(DELAY_TIME);

步骤4: 判断转子的初始位置

在连续通电两个相位后，可以通过读取as5600传感器的输出值来判断转子的初始位置。as5600传感器的输出值表示转子相对于传感器的位置，可能是一个模拟电压值或者数字值。

具体的判断方法需要根据as5600传感器的输出值的范围来确定。例如，如果as5600传感器的输出值范围为0-4095，可以将范围划分为6个部分，每部分对应无刷电机的一个扇区，然后根据实际的输出值来确定转子所处的扇区。

#define SENSOR_RANGE 4096 // 传感器输出值的范围

// 读取as5600传感器的输出值
uint16_t sensor_value = read_sensor_value();

// 计算传感器输出值所处的扇区
uint8_t sector = (sensor_value * 6) / SENSOR_RANGE;

通过这样的方法，即可确定转子在开始六步换相操作之前的初始位置。

希望以上解决方案对您有所帮助，如果有任何问题，请随时提问。
