现代电气控制技术 有偿解答

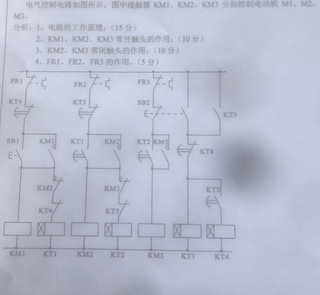

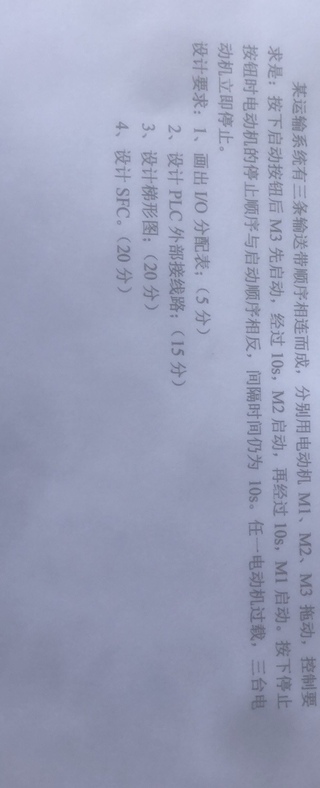

如图两道题目，有偿解答，现代电气控制技术，电气控制与可编程控制器技术第四版



引用 皆我百晓生 小程序回复内容作答：
下面是问题的解析：

  1. I/O分配表如下：
输入输出
启动按钮M1启动
M2启动
M3启动
停止按钮M1停止
M2停止
M3停止
M3运行结束信号M2启动延时定时器
M2运行结束信号M1启动延时定时器
M1运行结束信号
M3过载信号M1停止
M2停止
M3停止

  1. PLC外部接线路设计如下：

    • 启动按钮接PLC的一个输入端口和一个输出端口，用于控制M1、M2和M3的启动信号。
    • 停止按钮接PLC的一个输入端口，用于控制M1、M2和M3的停止信号。
    • M3的过载信号接PLC的一个输入端口，用于检测M3是否过载。
    • M1、M2和M3的运行结束信号接对应的输入端口，用于检测各个电动机是否运行结束。

  2. 梯形图如下：

--[ ]----[ ]----[ ]----[ ]---[X]------------------------(M1启动)
  |      |      |      |
  |      |      |      |------[ ]--------[ ]----[X]----(M2启动)
  |      |      |                             |
  |      |      |----------------[ ]-----------(M1停止)
  |      |                                    |
  |      |-------------------------------[ ]---(M2停止)
  |
  |-------------------[ ]-----------------------(M3启动)
  |                          |
  |-------------------------[ ]------------------(M3停止)
  |
  |----[ ]------[X]-----------------------------(M3过载)
  1. SFC（顺序功能图）如下：
               +-----+                   +-----+
---启动按钮--->|  M3启动 |-----[10s]----->|  M2启动 |
               +--+--+                   +---+--+
                  |                          |
---停止按钮------->|                          |
                  |                       [10s]--[10s]----+
             +----v---+                +---v---+        |
         +-->|  M1启动 +-----[10s]----->|  M2停止 +--Ctrl-->[停止按钮]
         |    +--------+                +--------+        |
         |                                                 |
         |                      +--------------------------+
         |                      |
         |                  [10s]--[10s]----+
         +->+--------------->|  M1停止 |
                            +----------+

希望这些回答能帮到你！
