扫频功放设计过程中遇到的问题

第一次设计功放，也是第一次使用IRS2092，想制作一款能够支持扫频的功放，遇到一些问题，还请大拿指导！

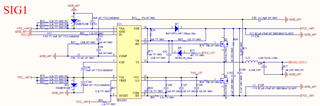

整体设计采用IRS2092+2*IRFP4227+LC低通滤波器（截止频率＜90kHz，实际使用频率为60k~80k）+变压器＋1k阻性负载，供电电压为±48V，原理图如下

遇到了以下三个问题：
1、故障1，IRS2092启动不起来，有时候重复上电几次才能启动（LC滤波器输出端波形）

2、故障2，IRS2092的VB（高端输出）没有正常的方波，LO端出现不连续的方波脉冲（正常应该是规则且连续的方波）

3、故障3，加变压器加负载的情况下，变压器输入端电压被拉低（正常IRS2092输入端加120mVpp小信号，功放输出端会得到34VRMS的放大信号，但加负载后电压会被拉至12VRMS）对应的变压器输出端也会比不带载的情况下低，但是监控电源（5000W）输出电压，没有发现明显的压降，测量上桥臂Vgs=4.6V，Vds=48.2V，下桥臂Vgs=4.4V，Vds=43V略低于上桥臂电压，难道是这里的问题嘛

引用 皆我百晓生 小程序回复内容作答：
针对您的三个问题，我可以给出以下可能的解决方案或调试建议：

1、故障1可能是由于起动时滤波器产生的瞬态电压或电流导致IRS2092无法正常启动。可以尝试在IRS2092的启动电压引脚上加入一个适当的上电延时电路，使得启动时的瞬态电压能够稳定后再启动。

2、故障2可能是由于IRS2092的正弦PWM输出波形不稳定导致的。可以先检查电源供电是否足够稳定和纹波小，并确保IRS2092的供电回路和地共享的地线是正确连接的。另外，还可以检查IRS2092的输入信号和参考电压是否正确并稳定。

3、故障3可能是由于变压器的电源过载导致其输出电压下降。检查变压器的额定功率是否足够满足负载需求，并确保相应的连接和接地是正确的。另外，还可以检查负载电压下降的原因，比如负载变化引起的电流变化和线路阻抗变化等。

在调试时，建议逐步检查和调整各个模块，尽量减小干扰，提高系统稳定性。此外，还可以参考相关资料和应用笔记，深入了解IRS2092的特性和应用注意事项，以获得更好的设计效果。
