STM32LCD 字符镜像显示

关于LCD显示镜像问题！
显示方向 扫描方向 画点都有核查 可显示问题依旧没有改善
显示字符函数用的API例程
驱动IC用的是ILI9225
各位帮忙查看

对于STM32单片机上的LCD显示出现字符镜像问题，可能有几个原因需要排查：

1. 硬件连接问题：首先确保LCD显示屏和STM32单片机的连接正确。检查LCD显示屏的偏置电压、时钟频率和数据传输线是否正确连接。
2. 显示方向设置：在驱动IC的寄存器设置中，确保显示方向设置正确。某些LCD驱动IC具有设置显示方向的寄存器，可以通过设置该寄存器的值来控制显示方向。
3. 扫描方向设置：确保扫描方向设置正确。某些LCD驱动IC具有设置扫描方向的寄存器，可以通过设置该寄存器的值来控制扫描方向。
4. 画点函数问题：检查用于绘制字符的函数是否正确。确保该函数按照正确的坐标和字符编码绘制字符。
5. 驱动IC配置问题：对于ILI9225驱动IC，可以参考其数据手册，确保其寄存器配置正确。特别关注显示模式和控制寄存器的设置。

如果您已经核查并确认上述问题都没有问题，但问题仍然存在，建议检查您的代码是否有错误或遗漏。可以尝试将LCD驱动代码与其他例程或库函数进行比较，以查找可能的问题。

另外，如果您使用的是STM32Cube库中的ILI9225驱动库，可以参考该库的文档和示例代码，以确保正确使用该库进行LCD显示。如果您需要更具体的帮助，可以提供更多的硬件配置和代码信息，以便更好地理解和解决问题。

【相关推荐】

• 请看👉 ：STM32之LCD液晶屏（ILI9341）显示图片
• 除此之外, 这篇博客: STM32学习 X 快速上手ILI9341LCD显示屏中的 本次使用野火的2.8寸LCD屏幕学习LCD的原理 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


  在学习之前自行了解一下什么是像素，分辨率，彩色深度。
  废话少说。。。。。。。。。

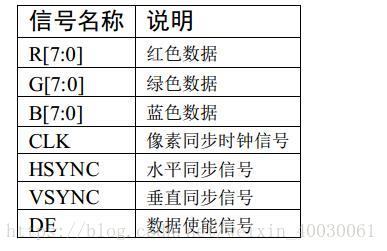

  首先看看液晶面板的信号线


  • RGB信号线
    RGB各八根，分别表示红绿蓝三个分量，我们常见的RGB565 就是5红，6绿，5蓝。最大支持RGB888也就是24位图。

  • CLK时钟线
    跟单片机的时钟一样，驱动传输。

  • 水平同步HYNC
    没传输一行就有电平跳变，320*240的图片跳240次

  • 垂直同步VSYNC
    帧同步，每完成一帧的传输就会发生一次跳变。

  • 数据势能DE
    高电平有效

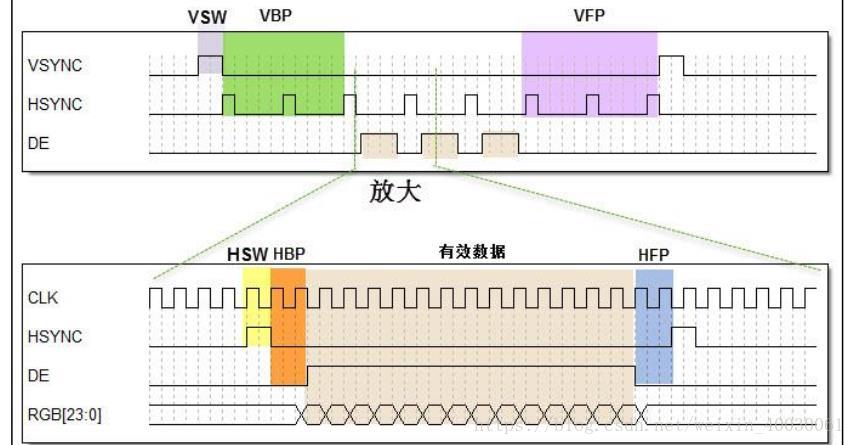

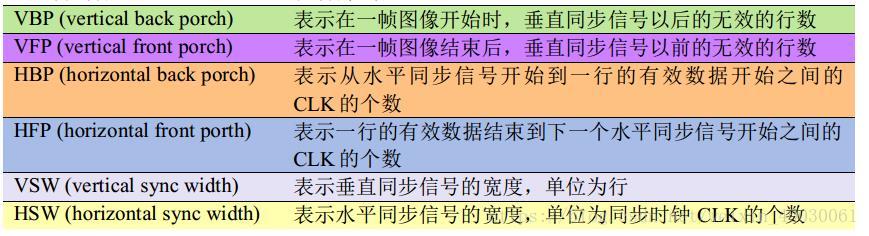

    - 传输时序
    每完成一次行同步或者帧同步的都要歇一下。


  没完成一次电平的跳变都出相应的进行一定得延时.

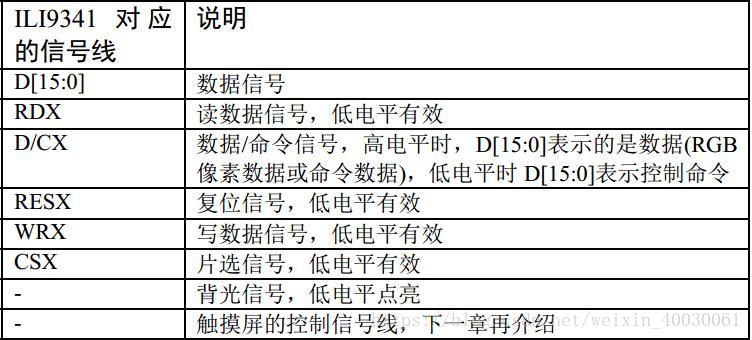

  • 8080接口通讯
  •
    以上是显示器的引脚（带X都是低电平有效）
    我们使用的野火的指南者开发板，可以使用FSMC像操作外部sram那驱动显示器。其实就是往显示器的显存读写数据而已。

  不知道什么是FSMC的话先去了解一下！！！

  • -

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
