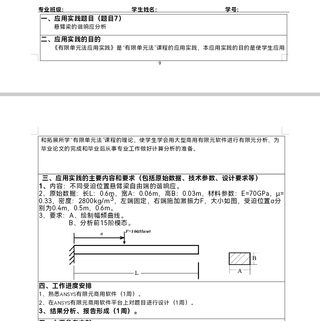

ANSYS应用实践课题

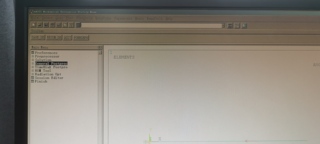

ansys apdl 悬臂梁的谐响应分析，麻烦教一下操作过程。所用软件如图。有偿

用Harmonic Response模块处理

思路是：划分单元网格，添加边界条件，定义谐响应分析操作，运行分析，结果处理

引用皆我百晓生小程序回复内容作答：
下面是使用ANSYS APDL进行悬臂梁谐响应分析的大致操作步骤：

在ANSYS中建立悬臂梁的几何模型。使用几何命令绘制悬臂梁，或者导入几何模型。
定义材料属性。使用MAT命令定义悬臂梁的材料属性，如弹性模量、密度等。
定义截面。使用SECTYPE命令定义悬臂梁横截面的形状和尺寸。
创建单元。使用ET命令选择适当的单元类型，例如梁单元或小单元。
划分单元网格。使用实体划分命令（例如：SHELL181或SOLID185）将悬臂梁模型划分为有限元网格。
定义边界条件。使用D命令定义悬臂梁的边界条件，例如：固支和载荷。
定义谐响应分析设置。使用MODAL命令定义谐响应分析的设置，包括模态求解器和模态数量。
运行分析。使用SOLVE命令运行谐响应分析。
后处理结果。使用POST1或POST26命令查看模态形状，并提取感兴趣的模态频率和振型信息。

请注意，这是一个基本的步骤指南，你可能需要根据你的具体情况和分析要求进行一些额外的步骤或命令。建议在进行谐响应分析之前，详细熟悉ANSYS APDL命令和工具的使用方法，并参考ANSYS的官方文档或教程以获得更详细的指导。

提供参考实例：https://blog.csdn.net/ikhui7/article/details/130542576

! 悬臂梁频响函数分析
!一根悬臂梁，材质为钢材。长度2米；截面为矩形，矩形的长度为5cm，
!宽度为2cm。一端固定，形成悬臂梁。

FINISH
/CLEAR
/title,a full beam
/prep7
ET,1,BEAM188
EX,1,2.1E11
NUXY,1,0.3
DENS,1,7.85e3
! 梁的几何尺寸
! 长度 m
len_1 = 2.000
width_1 = 0.005
thick_1 = 0.02
! 定义梁的截面
SECTYPE,1,BEAM,RECT,BEAM
SECDATA,width_1,thick_1

/pbc,all,1 !show all boundary coditions
csys,0 ! define global coordinate system

!定义节点
n,1,0,0,0
n,42,len_1,0,0
fill,1,42,40  ! fill interior nodes
nplot
!生成单元
type,1
mat,1
real,1
e,1,2
egen,41,1,-1

! 定义约束
d,1,all,0
nall
nsel,s,node,,2,42
d,all,ux
d,all,uz
d,all,rotx
d,all,roty
!d,all,rotz

allsel
nplot,1   ! 显示节点编号
eplot
FINISH

! 模态分析
/SOLU
ANTYPE,MODAL                       ! DEFINE ANALYSIS TYPE
MXPAND,9,,,YES                     ! EXPAND 9 MODES, CALC. STRESS VALUES
MODOPT,LANB,9
SOLVE
*GET,FREQ1,MODE,1,FREQ    ! 获取一阶固有频率赋值给参数FREQ1
*GET,FREQ2,MODE,2,FREQ    ! 获取二阶固有频率赋值给参数FREQ2
*GET,FREQ3,MODE,3,FREQ
*GET,FREQ4,MODE,4,FREQ
FINISH
! 谐响应分析
/SOLU
allsel
!要在节点5上Y方向施加激励，计算节点42上Y方向的响应
antype, harmic  ! 进入谐响应计算模块
HROPT, FULL !设置计算方法为FULL，当然也可以为auto等其它方法
harfrq, 0, 100 !设置开始频率和结束频率
NSUBST, 500     !设置子步数
KBC,1        !载荷施加方式
dmprat, 0.02 !结构阻尼
F, 5,FY ,1  !施加激励到节点5，方向为FY方向
SOLVE !求解
SAVE  !保存求解结果
FINISH

/POST26                   !进入时程后处理模块
NSOL,2, 42 ,U,Y , dispY2  !提取节点42的Y方向的响应，存储到dispY变量
plvar, 2                  !在ansys内画图显示

!===========================================================================
!定义500行，2列的矩阵FRF_R1，并把频响函数的实部和虚部分别存入到第一列和第二列
*DIM,FRF_R1,ARRAY, 500 , 2
VGET, FRF_R1( 1, 1 ), 2, 0, 0
VGET, FRF_R1(1,2),2 ,0 ,1
FINISH
!===========================================================================
!打开文件，进行写入数据，并关闭文件。
*create, datawrite, mac
*CFOPEN,FRF_R1,txt,,
*VWRITE,FRF_R1(1,1),FRF_R1(1,2)
(F15.13,'   ',F15.13)            ! F表示浮点数，共计15位有效数字，小数位置保持13位。
*CFCLOSE
*END
datawrite
FINISH

ANSYS HFSS 3D 器件建模与应用案例分享
可以参考下

ANSYS HFSS 3D 器件建模与应用案例分享.pdf-原创力文档 ANSYS HFSS 3D 器件建模与应用案例分享.pdf,ANSYS HFSS 3D 器件建模与应用案例分享 1 © 2015 ANSYS, Inc. November 20, 2015 ANSYS Confidential 介绍 HFSS三维器件 • 亿久斜万粟嘴仲? – 三维等效电路器件建模 • 三维几何，激励，边界条件的汇总 • 参数化 • 保护知识产权(选项) • 观映秒熄智? – 每一个使用ANSYS HFSS 2015 (R16)的用户共享 • 器件厂商 • 设计者 • 咨询 • 万粟嘴仲闭葡亿久? 完成 – ANSYS Elec

https://max.book118.com/html/2020/0928/6242033101003002.shtm

一文弄懂Ansys Workbench——DM模块的工程实践应用（来自一线机械设计与分析工程师的总结） - 知乎 Ansys Workbench——DM模块的工程应用 ANSYS Workbench中提供了两种建模工具，Design Modeler（以下简称DM）与Space Claim(以下简称SC)，但是我们一般建模是在CAD软件中，比如SolidWorks、Catia、UG等，所以一般只…

https://zhuanlan.zhihu.com/p/388385837?ivk_sa=1024320u&utm_id=0

结合GPT给出回答如下请题主参考
首先，我们需要进行以下步骤：

定义悬臂梁的几何形状：使用 ANSYS 中的 Geometry 模块定义悬臂梁的几何形状，包括梁的长度、宽度和高度等几何参数。
定义悬臂梁的材料属性：使用 ANSYS 中的 Material 模块定义悬臂梁的材料属性，包括杨氏模量、泊松比和密度等物理参数。
定义悬臂梁的约束：使用 ANSYS 中的 Boundary Condition 模块定义悬臂梁的约束条件，包括支座的固定和自由端的约束等。
定义悬臂梁的荷载：使用 ANSYS 中的 Load 模块定义悬臂梁的荷载条件，包括在悬臂梁上施加的载荷大小和方向等。
进行谐响应分析：使用 ANSYS 中的 Solution 模块进行谐响应分析，可以分别计算悬臂梁在 X、Y 和 Z 方向上的振动模态。

以下是详细的操作步骤：

定义悬臂梁的几何形状

打开 ANSYS，选择 Workbench 界面，然后依次点击 File -> New -> Geometry。

在 Geometry 模块中，选择 Sketching 工具栏，然后使用 Line 工具和 Rectangle 工具绘制悬臂梁的几何形状，如下图所示：

绘制完成后，点击 Workbench 工具栏中的 Generate 按钮，生成悬臂梁的几何形状。

定义悬臂梁的材料属性

在 Material 模块中，选择 Mechanical 工具栏，然后选择一个适合的材料模型，比如选择 Elastic，输入相应的物理参数，如下图所示：

定义完成后，点击 Workbench 工具栏中的 Generate 按钮，生成材料属性。

定义悬臂梁的约束

在 Boundary Condition 模块中，选择 Mechanical 工具栏，然后选择 Fixed Support 工具，将支座固定在悬臂梁的一端，如下图所示：

然后选择 Remote Displacement 工具，将悬臂梁的自由端约束，如下图所示：

定义完成后，点击 Workbench 工具栏中的 Generate 按钮，生成约束条件。

定义悬臂梁的荷载

在 Load 模块中，选择 Mechanical 工具栏，然后选择 Force 工具，输入载荷大小和方向，如下图所示：

定义完成后，点击 Workbench 工具栏中的 Generate 按钮，生成荷载条件。

进行谐响应分析

在 Solution 模块中，选择 Mechanical 工具栏，然后选择 Harmonic Analysis 工具，如下图所示：

在 Harmonic Analysis 选项中，输入振动频率和振幅，然后选择相应的振动模态，比如选择 X 方向上的第一阶模态，如下图所示：

然后点击 Update 按钮，等待计算完成。

计算完成后，可以查看悬臂梁在 X 方向上的谐响应分析结果，如下图所示：

以上就是使用 ANSYS 进行悬臂梁谐响应分析的详细步骤。

进行ANSYS APDL悬臂梁的谐响应分析，操作过程如下：
在ANSYS项目管理界面中拖入Modal和Harmonic Response模块，并点击左键将Harmonic Response模块拖至Modal模块上方，释放左键，共享Modal的材料属性、几何体及网格划分结果至Harmonic Response模块中。
右键单击Harmonic Response分析下的Geometry，选择New Geometry，利用Workbench的Design Modeler建立悬臂梁的几何模型。
建立节点和单元。使用n命令，生成梁两端的节点，节点编号分别为1和42（1号节点为固定端）。在节点1和42之间填充40个节点。使用nplot命令显示所有节点。再生成单元，指定单元类型、材料属性、实常数。使用e命令和egen命令生成单元。
进行模态分析，求出悬臂梁前四阶固有频率。
谐响应分析，在节点5上Y方向施加激励，计算节点42上Y方向的响应，结构阻尼为0.02，设置开始频率为0和结束频率为100，设置子步数。
提取节点42的Y方向的响应，存储到dispY变量并绘制频率位移图。
以上就是利用ANSYS APDL进行悬臂梁谐响应分析的操作过程，具体步骤可能会因实际模型和条件而有所不同，请根据具体情况进行调整。

https://www.ansys.com/zh-cn

关于这个问题，你可以参考这个资料，应该和你的需求差不多的。
ANSYS APDL谐响应分析：https://blog.csdn.net/ikhui7/article/details/130542576

找个开源项目参考一下

参考结合AI智能、文心一言等综合回答，若有帮助，恭请采纳。

ANSYS APDL是一种非常强大的有限元分析软件，可以用于各种工程分析，包括谐响应分析。下面是悬臂梁的谐响应分析的大致步骤：

步骤1：几何建模和网格划分
在ANSYS中几何建模和网格划分可以通过各种方式完成，例如用CAD软件建模后导入ANSYS或直接在ANSYS中建模。在建模完成后，需要对悬臂梁进行网格划分，确保网格密度适当。

步骤2：材料属性和约束条件
在进行谐响应分析前，需要定义材料的物理属性以及悬臂梁的约束条件，例如支座的位置、材料的弹性模量等。

步骤3：载荷定义
在进行谐响应分析前，需要定义悬臂梁所受的载荷，例如在悬臂梁的自然频率附近施加一个正弦载荷。

步骤4：分析设置
在进行谐响应分析前，需要进行一些分析设置，例如分析类型、收敛准则、频率极限等。

步骤5：求解和结果后处理
在分析设置完成后，可以进行求解并进行结果后处理。结果后处理涵盖了最大挠度、最大应力、模态图等结果。

另外，以下是一个谐响应分析的APDL示例：

！ ----------------------------------------------------------------------------
！ APDL 例子输入文件
！谐响应分析
！ ----------------------------------------------------------------------------

！步骤1：几何建模和网格划分
/PREP7

！定义节点
N, 1, 0, 0, 0
N, 2, 0.1, 0, 0
N, 3, 0.2, 0, 0
N, 4, 0.3, 0, 0

！定义单元
ET, 1, BEAM188
TYPE, 1
REAL, 1
SECNUM, 1
MAT, 1
ELEM, 1, 2
ELEM, 2, 3
ELEM, 3, 4

！划分网格
AMESH, 1

！步骤2：材料属性和约束条件
MP, EX, 1, 2.1e11
MP, DENS, 1, 7800
MP, POISSON, 1, 0.3

！定义支座和约束条件
K, 1, UX
K, 1, UY
K, 4, UY

！步骤3：载荷定义
D, 2, FY, -1000

！步骤4：分析设置
ANTYPE, MODAL
EQSLV, PCG
NSUBST, 200
NROPT, FULL
FREQ, 1, 4, 0.1

！步骤5：求解和结果后处理
SOLVE
/SOLU
HROPT, FULL
HRSVD, 0
HROFFS, 1
HRF, 2, 1, 1, 0
PRESOL, S
PRNSOL, U, 1
FINISH
