请教一个弱电网络的原理和配置

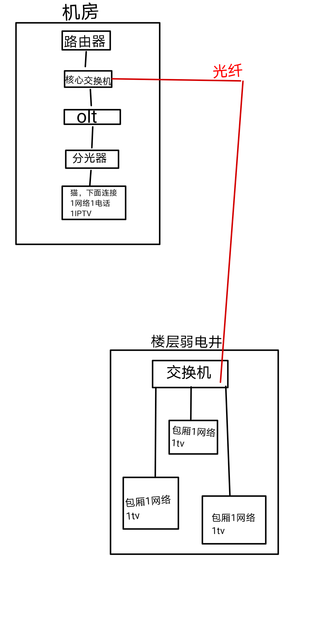

上图是我遇到的连接图，刚接触这行，有几个问题。

1：楼层井这里没配猫这个设备，所以交换机用光纤是连接到olt还是核心交换机？
2：机房那块olt-分光-猫，下面连着1网1电话1TV，比如划成网络1.1.1.1，TV1.1.2.1，电话1.1.3.1，楼层网络和tv的ip怎么配置，也是要和机房这块的3网一个段吗？
3：如果和机房一个段，怎么配，不是一个段怎么配？

援引讯飞星火：
1：楼层井这里没配猫这个设备，所以交换机用光纤是连接到OLT还是核心交换机？

答：如果楼层井这里没有配猫这个设备，那么交换机用光纤应该连接到OLT上。

2：机房那块OLT-分光-猫，下面连着1网1电话1TV，比如划成网络1.1.1.1，TV1.1.2.1，电话1.1.3.1，楼层网络和TV的IP怎么配置？

答：楼层网络和TV的IP地址可以和机房那块的3网一个段，也可以不一个段。如果不一个段，那么需要分别配置IP地址。

3：如果和机房一个段，怎么配？不是一个段怎么配？

答：如果楼层网络和TV的IP地址和机房那块的3网一个段，那么可以直接使用相同的子网掩码和网关地址。如果不是一个段，那么需要分别配置IP地址、子网掩码和网关地址。

根据你提供的连接图，如果楼层井没有配备猫设备，那么交换机应该是通过光纤连接到OLT。OLT（光线终端设备）通常用于光纤接入网络，它将光信号转换为电信号，以便连接到核心交换机或者其他网络设备。
对于楼层网络和TV的IP配置，在机房那块OLT-分光-猫连接下面的1网1电话1TV设备中，它们可以在同一个网络段中进行配置，也可以使用不同的网络段进行配置。具体如何配置取决于你的网络规划和需求。

如果你选择将楼层网络和TV的IP配置在和机房连接的OLT所在的网络段上，你可以使用相同的IP段，比如都是使用1网1电话1TV的IP地址的一个子网。
如果你选择将它们配置在不同的网络段上，你可以为每个设备选择不同的IP地址段，以便更好地管理和区分它们。

如果你选择将楼层网络和TV的IP配置在不同的网络段上，那么配置方式也会有所不同。你可以在路由器或者3层交换机上设置不同的VLAN或者子接口，并为每个VLAN或者子接口分配相应的IP地址段。这样就可以实现不同网络段之间的通信和管理。

需要注意的是，具体的配置取决于你的网络设备和网络规划，建议你在进行配置之前先仔细阅读设备的文档或者咨询网络专家。

多查查资料看看
(1) 路由器上面的IPTV口到底是什么作用 https://www.zhihu.com/question/412428243
(2) 如何设置华为路由器的 IPTV 功能 https://www.zhihu.com/question/496392678
(3) 路由器中iptv功能的参考设置 https://zhuanlan.zhihu.com/p/612385949
(4) 单线复用场景下，详解IPTV透传原理 https://blog.csdn.net/wzp1986/article/details/129401952

一、使用路由器进行拨号上网
（一）修改光猫
1、获取宽带密码
打客服电话重置即可

2、获取光猫的超级管理员密码
详见其他人写的教程

3、把光猫的internet“网络连接”配置为“桥接”模式
在“网络设置”里，找到internet网络连接(负责分发光纤上的上网数据)，记下它已配置的宽带账号的用户名；
修改前务必拍照存档；
“连接模式”从“路由”改为“桥接”；
MTU改为1500；（其他桥接模式的连接也都是配置的1500）
千万不要修改internet“网络连接”的“VlanID”值，这是从光猫WAN口出去的数据的vlan标签，运营商要它用来给光纤数据进行分组，以便提供不同服务，如internet和iptv；
internet“网络连接”的“组播Vlan”不重要，如果有，忽略即可；
保持绑定的lan端口包括lan1，让进入光猫“lan1口”的不带vlan标签的数据默认用internet网络连接进行分发；

4、关闭光猫的DHCP服务、WIFI服务
以后连接访问光猫控制台时，使用网线连接，并配置终端IP为192.168.1.2，网关为192.168.1.1

（二）用家庭路由器进行PPPoE拨号
使用重置的宽带密码；
获取ipv4和ipv6地址，都是用PPPoE方式；
PPPoE建议的MTU是1492；（PPP协议从以太网线上占去8字节）

二、IPTV透传
（一）配置光猫，在其lan1口实现单线复用
1、查看IPTV“网络连接”的WAN口vlan标签
在“网络设置”里，找到Other网络连接(负责分发光纤上的IPTV数据)的“VlanID”，假设为45；
上文解释过，这是和运营商通讯时要用到的；
MTU保持为1500；

2、查看IPTV组播数据的vlan标签
有的配置在“网络连接”里，有的配置在“IGMP设置”里；
这是运营商的”直播“服务下发的”组播“数据的vlan，值由运营商决定，不可修改，假设为50；

3、配置“vlan绑定”
在“网络设置”的“VLan绑定”子菜单里，把进入光猫“lan1”口的vlan 1数据绑定到Other网络连接；
这样，从主路由器“internet口”连接到光猫“lan1口”的网线，就准备好同时传输internet和iptv数据了。

（二）配置路由器，创建IPTV专用的vlan标签组
把路由器某个以太网口接入的数据划分到IPTV标签组里，vlan值是1，和“VLan绑定”里的一致；
机顶盒插入这个网口后，即可完成PPPoE拨号看电视

三、主路由器internet口数据详解
（一）流出
从主路由“internet口”流出到光猫“lan1口”的IPTV vlan 1数据，根据之前在“vlan绑定”页面配置的规则，会经由Other网络连接处理，替换为vlan 45标签后发送到光纤；此类数据是用户操作IPTV界面、选台产生的。

其他上网数据流出主路由“internet口”前，会被强制NAT修改源IP+端口（因为是主路由负责拨号，并获取到了一个运营商下发的上网IP），再送到光猫“lan1口”；经由光猫internet网络连接处理后，使用vlan 41标签发送到光纤。

（二）流入
IPTV用户界面数据(vlan 45)、IPTV组播数据(vlan 50)从光纤流入光猫“wan口”后，会经由Other网络连接处理，替换为vlan 1标签后发送到光猫“lan1口”，并从直连网线流入主路由器“internet口”。

主路由器再根据“虚拟网桥”的配置，把vlan 1数据发送到网桥另一端的指定以太网口；数据从网桥流出前去除vlan标签（也可能不去除），再流入网线直连的IPTV机顶盒。
（tp-link从21年起推出的wifi6路由器，各个型号间都支持互相mesh，并且支持副路由的以太网口与主路由的internet口建立无线“虚拟网桥”；有IPTV无线透传需求并购买其他品牌前，务必问清楚设备是否支持此特性）

其他流入数据，无论带不带vlan标签，都会视为internet数据，如果存在未过期的历史NAT记录，则放行数据包并把数据包目标IP+端口转换为内网IP+端口。

一个完整弱电项目的网络详细配置图
可以参考下

一个完整弱电项目的网络详细配置图，值得收藏学习！ - 知乎在智能化行业已经有多年的工作经验，知道各位项目经理在综合布线，实施方面都有丰富的经验，但碰到网络就头疼，特别是可网管的交换机，没有web界面的就头疼，小编以前在做工厂物联网的时候，走访过很多大厂的机房…

https://zhuanlan.zhihu.com/p/473846642

计算机系统弱电网络知识点全面总结（完整版）_油墨香^_^的博客-CSDN博客客户向服务器发送确认段，确认字号段有效（ACK=1），表示客户传输的数据序号是x+1（seq=x+1），表示客户期望接收服务器数据序号为y+1+1（ack_seq=y+1+1）；服务器发回确认报文段，同意建立新连接的确认段（SYN=1），确认序号字段有效（ACK=1），服务器告诉客户端报文段序号是y（seq=y），表示服务器已经收到客户端序号为x的报文段，准备接受客户端序列号为x+1的报文段（ack_seq=x+1）；协议表明IP数据所携带的具体数据是什么协议的，如TCP、UDP。...

https://blog.csdn.net/qq_41581588/article/details/126095856

【以下回答由 GPT 生成】

问题1: 楼层井连接交换机到OLT还是核心交换机？

解答：

根据连接图所示，楼层井没有配备猫设备，所以交换机应该使用光纤连接到核心交换机，而不是直接连接到OLT。这样可以将楼层井内的设备与核心网络建立连接，让楼层内的设备可以与整个网络进行通信。

问题2: 楼层网络和电视的IP地址如何配置？

解答：

根据图中的划分，我们将楼层网络的IP地址配置为1.1.X.X（例如1.1.1.0/24表示楼层网络），电视的IP地址可以配置为1.1.2.X（例如1.1.2.0/24表示电视网络）。这样可以将网络根据功能进行划分，方便管理和维护。

问题3: 楼层网络是否需要与机房的网络处于同一网段？

解答：

楼层网络和机房网络可以选择是否需要处于同一网段，具体取决于需求和网络架构。如果需要楼层网络和机房网络可以相互通信，可以将楼层网络与机房网络配置为同一网段，例如使用子网划分实现。如果不需要楼层网络和机房网络通信，可以配置不同的网络网段，通过路由器进行跨网段通信。

代码示例:

问题1: 楼层井连接交换机到核心交换机

// 核心交换机配置
interface FiberChannel 0/0
  description link to Floor Switch
  mtu 1500
  switchport mode trunk
  speed 1000
  duplex full

// 楼层交换机配置
interface FiberChannel 0/0
  description link to Core Switch
  mtu 1500
  switchport mode trunk
  speed 1000
  duplex full

问题2: 楼层网络和电视的IP地址配置

// 楼层网络配置
interface Vlan1
  ip address 1.1.1.1 255.255.255.0

// 电视网络配置
interface Vlan2
  ip address 1.1.2.1 255.255.255.0

问题3: 网络通信配置

// 配置路由器将不同网络网段连接起来
interface FastEthernet0/0
  description link to Core Switch
  ip address 1.1.1.254 255.255.255.0

interface FastEthernet0/1
  description link to Floor Switch
  ip address 1.1.2.254 255.255.255.0

// 在路由器上配置静态路由或动态路由，实现不同网段之间的通信
ip route 1.1.2.0 255.255.255.0 1.1.2.254
ip route 1.1.1.0 255.255.255.0 1.1.1.254

希望以上解答和示例代码对您有所帮助。如果还有任何问题，请随时提问。

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

引用GPT作答：
弱电网络通常指的是低电压、低功率的电子设备所构成的网络，如计算机网络、电话网络、电视网络等。根据您提供的连接图，我将尝试回答您的问题：

关于交换机的连接：根据连接图，如果楼层井没有配备猫设备，那么交换机可以通过光纤连接到OLT（光线传输设备）或核心交换机。具体连接方式取决于您的网络架构和设备配置。
关于网络配置：如果机房的OLT通过分光器连接到猫设备，并且下面连接了1个网络、1个电话和1个电视，您可以按照以下方式进行IP配置：
- 网络：可以为楼层网络分配一个IP地址段，例如1.1.1.0/24，其中1.1.1.1可以作为网关地址。
- 电视：可以为电视网络分配一个IP地址段，例如1.1.2.0/24，其中1.1.2.1可以作为网关地址。
- 电话：可以为电话网络分配一个IP地址段，例如1.1.3.0/24，其中1.1.3.1可以作为网关地址。
这样，每个网络都有自己的IP地址段，并且可以通过相应的网关地址进行通信。
如果需要将楼层网络和机房网络划分为不同的IP地址段，您可以根据实际需求进行配置。例如，您可以将楼层网络配置为1.2.0.0/24，机房网络配置为1.3.0.0/24。在这种情况下，每个网络都有自己的IP地址段和网关地址。

请注意，具体的网络配置取决于您的网络架构、设备配置和需求。建议您咨询专业的网络工程师或网络管理员，他们可以根据您的具体情况提供更准确的配置建议。

您好，我是有问必答小助手，您的问题已经有小伙伴帮您解答，感谢您对有问必答的支持与关注！
PS：问答VIP年卡【限时加赠：IT技术图书免费领】，了解详情>>> https://vip.csdn.net/askvip?utm_source=1146287632

弱电网络主要用于传输和控制各种弱电设备，如安全监控系统、门禁系统、通信系统、楼宇自动化系统等
弱电网络的原理：
弱电网络基于低电压和低功率原则，采用数字信号传输和控制技术，通过信号线路将各个设备连接在一起。主要原理包括以下几个方面：

信号传输：弱电网络使用低电压的信号进行传输，常见的信号类型包括数字信号、模拟信号和数据信号。这些信号可以通过不同的传输介质进行传输，包括铜缆、光纤等。
数据解码与处理：传输的信号经过解码和处理后，可以实现对设备的控制、数据的传输和信息的处理。这一步骤涉及到传感器、控制器、解码器等设备的使用。
设备互联：通过弱电网络，各个设备可以互相连接和通信，实现数据的交换和共享。这有助于提高建筑物内部设备之间的协调性和集成性。

弱电网络的配置：

布线系统：通过铺设合适的信号线路和电缆，将各个设备连接在一起。这需要进行合理的布线规划和设计，包括信号线路的路径选择、线缆种类的选择等。
配线架和设备安装：搭建配线架和安装相应的设备，包括交换机、配线盒、数据面板等。这些设备用于连接和管理各个信号线路，并提供相应的接口。
网络安全：弱电网络中的设备通常需要与互联网或外部系统进行连接，因此需要采取相应的网络安全措施，防止未经授权的访问和数据泄露。
系统调试和维护：配置完毕后，需要进行系统调试和测试，确保各个设备正常工作并具有预期功能。之后，还需定期进行系统维护和更新，保证网络的稳定性和可靠性。
总的来说，弱电网络的原理是基于低电压、低功率信号传输和控制，通过合理的布线和配置实现设备的互联和数据的传输，为建筑物内部的各类弱电设备提供支持和保障。
