最近,在用comsol处理材料碳化问题,在传热模块发现了不可逆转变接口,我捣鼓了一段时间,有些问题无法解决,不知道各位有没有好的解决方案。

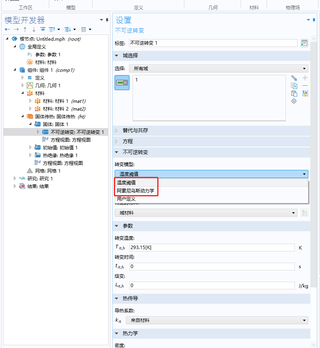

模型就是最简单的二维轴对称长方形,设置两种材料,基体材料和碳化材料,最上层赋予温度1000degC,启用不可逆转变接口,随意设置的600碳化温度,过度温度区间10度,焓变10kj,指定转化碳化材料。阿洛尼乌斯也试过了。
问题:
1、碳化层厚度无法提取,无法生成时变厚度曲线
2、后处理线图,边界材料属性一直是一条直线,材料在高温下发生转变,材料属性应该是一条曲线,无法处理
3、有无更好的碳化处理方案
有没有能否顺手解答下,有大手子也可以直接联系我,有偿
对于使用Comsol处理材料碳化问题,我有以下几点建议:
Comsol中的不可逆相变界面功能主要用于模拟相变过程,但不方便直接提取相变层厚度信息。一种可行方法是:
(1) 定义一个辅助变量,用于表示碳化层厚度。
(2) 在相变条件下,当材料发生碳化时,让这个辅助变量随时间增加,以表示碳化层厚度的增长。
(3) 最后可以直接提取并绘制这个辅助变量,得到碳化层厚度随时间的变化曲线。
这可能是因为Comsol在界面处的材料属性处理有缺陷。一种解决方法是:
(1) 设置两个重合的子域,分别定义为基体材料和碳化材料。
(2) 相变条件只包含温度判断,不再使用不可逆界面功能。
(3) 在子域内部,用if语句根据温度判断来切换材料属性。
这样可以避免界面处理上的问题。
可以考虑采用以下几点:
(1) 建立碳化层生长动力学模型,来描述层厚度随温度和时间的关系。
(2) 采用移动网格技术,根据动力学模型来实时更新碳化层位置。
(3) 优化网格划分,在碳化层附近使用较细网格。
(4) 尝试使用Comsol多物理场耦合功能,结合热-固耦合来模拟碳化过程。
综合利用这些方法,可以建立比较准确和高效的碳化模拟模型。
需要注意边界条件、初始化的合理设置,并与实验数据对比验证。总体来说,Comsol是可以很好地处理材料碳化问题的,需要针对具体情况采用合适的求解思路。
参考gpt:
结合自己分析给你如下建议:
碳化层厚度无法提取,无法生成时变厚度曲线。这个问题可能是由于您没有正确设置不可逆转变接口的参数导致的。您需要在不可逆转变接口中定义一个转化率变量,例如c,然后在材料属性中使用这个变量来表示碳化材料和基体材料的混合比例。例如,如果碳化材料的密度为rho_c,基体材料的密度为rho_b,那么混合材料的密度可以表示为rho = c * rho_c + (1 - c) * rho_b。同理,其他的材料属性也可以用类似的方式表示。这样,您就可以在后处理中使用转化率变量c来提取碳化层厚度,并绘制时变厚度曲线。
后处理线图,边界材料属性一直是一条直线,材料在高温下发生转变,材料属性应该是一条曲线,无法处理。这个问题可能是由于您没有正确设置边界条件导致的。您需要在边界条件中选择“不可逆转变”子特征,并指定边界上的温度或热流密度。这样,COMSOL就会在边界上计算转化率,并更新材料属性。
有无更好的碳化处理方案。这个问题没有一个确定的答案,因为不同的方案可能适用于不同的情况和目标。不可逆转变接口是COMSOL提供的一种简单而通用的方法,可以用来模拟固体中的热诱导转化过程。但是它也有一些局限性,例如不能考虑相变过程中产生或消耗的气体或液体,不能考虑相变过程中产生或消耗的应力或应变等。如果您需要考虑这些因素,那么您可能需要使用更复杂而专业的方法,例如多相流接口、固态相变接口、相场方法等。具体的选择要根据您的实际问题和需求来决定。
碳化层厚度提取:要提取碳化层的厚度,你可以使用Comsol的“综合表达式”功能。在结果数据中,你可以创建一个新的综合表达式来计算碳化层的厚度。通过选择合适的结果变量并定义适当的表达式,你可以获得所需的厚度值。另外,如果你期望看到时间变化下的厚度曲线,可以对这个综合表达式进行时间域的后处理。
后处理线图问题:对于后处理线图的问题,你可以尝试对边界材料属性进行插值处理,从而得到更为精细的结果。如果你期望在高温下材料属性呈曲线变化,可以考虑在Comsol中使用插值函数来生成这个曲线。你也可以通过增加网格密度、缩小网格尺寸等方法来提高计算结果的准确性。
更好的碳化处理方案:针对你的模型,可以考虑以下改进和调整:
考虑使用更为详细和准确的材料数据。对于碳化过程的材料参数,确保使用的是准确的热物性、相变温度等数据。
调整网格密度,特别是在材料转化发生的地方,确保网格足够密集以捕捉材料变化的细节。
尝试不同的模型参数,如过渡温度区间、焓变等。这些参数的选择会影响材料转化的模拟结果。
使用更高级的Comsol功能,如用户自定义函数、脚本等,来更精确地控制材料转化过程。
comsol可以研究混凝土的碳化或者水化吗,涉及到二氧化碳扩散进入混凝土,需要用到什么模块?
可以参考下
选取的边界条件或属性设置不正确,检查一下模型设置中的边界条件是否与实际情况相符,重新选择适当的边界条件
结合GPT给出回答如下请题主参考
不可逆转变接口通常用于处理相变问题,例如材料的凝固、熔化、汽化等过程。在传热模块中,这个接口可以用于模拟热处理等过程中的相变现象。
在你的模型中,你可以将基体材料和碳化材料分别定义为两个不同的材料。然后在设置边界条件时,将两种材料的温度场和相变场耦合在一起。在处理过程中,当某个材料的相变发生时,将通过不可逆转变接口来模拟相变的过程。
要进一步优化你的模型,你可以考虑以下几个方面:
调整材料参数:在模拟相变过程中,材料的热容、导热系数、密度等参数会发生变化。因此,你需要根据实际情况来设置材料的参数,并进行适当的调整。
网格划分:网格划分的精度会直接影响模拟结果的准确性。因此,你需要根据模型的复杂度和计算能力的限制来进行适当的网格划分。
边界条件设置:边界条件的设置也会影响模拟结果的准确性。你需要根据实际情况来设置各个边界的温度、热流量等参数,并进行适当的优化。
希望以上建议对你有所帮助,祝你模拟成功!
在COMSOL中,可以通过在几何中创建一个垂直于碳化层的截面,然后提取该截面上的碳化层厚度。具体操作可以参考COMSOL的文档或相关教程。
对于材料属性在高温下发生转变的情况,可以在材料属性中使用自定义函数来定义这种转变。
碳化处理通常需要考虑材料热力学、化学反应动力学和热传导等多方面的因素。COMSOL提供了多种化学反应和热力学模块,可以用于模拟碳化过程。具体使用哪个模块,需要根据实际问题进行选择。
