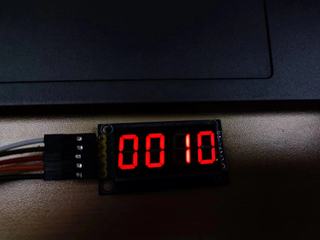

我是一个刚接触单片机的,我在写74HC595有关的程序时,遇到了一个问题,就是数码管的亮度会比正常显示时的亮度要暗很多,同时在亮“1”这一个数字时“1”会很亮,其他的数字就不会有这种情况,这是什么原因呢?我在检查代码是发现代码并没有什么不对的地方。
麻烦各位帮忙指点指点
#define SCLK PB0
#define RCLK PB1
#define DIO PB2
下面是主函数:
void main()
{
initialize(); //初始化的程序
while(1)
{
asm("clrwdt");
duan_wei_display();
}
}
一下是输入串行数据:
void input_serial_data(uchar data)
{
static uchar i;
for(i=0;i<8;i++)
{
if(data&0x80)
{
DIO = 1;
}
else
{
DIO = 0;
}
SCLK = 0;
SCLK = 1;
SCLK = 0;
data<<=1;
}
}
数码管扫描:
void duan_wei_display()
{
static uchar r_num_i;
num_progressive_increase();
//个位
input_serial_data(num1[num_plus%10]);
input_serial_data(0x01);
RCLK = 0;
RCLK = 1;
//十位
input_serial_data(num1[num_plus/10%10]);
input_serial_data(0x02);
RCLK = 0;
RCLK = 1;
//百位
input_serial_data(num1[num_plus/100%10]);
input_serial_data(0x04);
RCLK = 0;
RCLK = 1;
//千位
input_serial_data(num1[num_plus/1000%10]);
input_serial_data(0x08);
RCLK = 0;
RCLK = 1;
}
下面的是让数码管每秒递增1的程序
void num_progressive_increase()
{
if(F_595time_1s==1)
{
F_595time_1s = 0;
num_plus++;
if(num_plus>9999)
{
num_plus = 0;
}
}
}
该回答引用gpt
您好,根据您提供的代码,可能存在以下原因导致数码管亮度问题:
1.74HC595芯片输出电流不足,导致数码管亮度不够,可以尝试增加输出电流或者使用更高功率的74HC595芯片。
2.数码管共阳极导致数字“1”亮度更高,其他数字较暗,可以尝试使用共阴极数码管或者调整数码管驱动电路。
3.输入串行数据时,输出高低电平的时间不够稳定,可能存在一些闪烁现象。您可以使用延时函数来保证输出时钟的稳定性。
4.数码管显示的亮度还受到外部环境的影响,比如周围光线亮度等。因此,您可以尝试在不同环境下观察数码管的亮度表现,以确定是否存在其他原因影响数码管亮度。
希望以上建议对您有所帮助。
【以下回答由 GPT 生成】
问题的原因是74HC595控制的4位数码管在显示时亮度较暗,并且在亮“1”这个数字时特别亮的原因是因为代码中没有设置数码管的亮度控制。可能的解决方法是通过设置PWM信号来调整74HC595的亮度。
以下是修改后的代码示例:
#define SCLK PB0
#define RCLK PB1
#define DIO PB2
#define PWM_Pin PB4
void main()
{
initialize(); //初始化的程序
setup_pwm(); //设置PWM
while(1)
{
asm("clrwdt");
duan_wei_display();
}
}
void input_serial_data(uchar data)
{
static uchar i;
for(i=0;i<8;i++)
{
if(data&0x80)
{
DIO = 1;
}
else
{
DIO = 0;
}
SCLK = 0;
SCLK = 1;
SCLK = 0;
data<<=1;
}
}
void setup_pwm()
{
//设置PWM频率和最大亮度
//例如:Frequency = 1kHz,Duty Cycle = 50%
//请根据具体需求设置
T2CKPS0 = 1; // T2CKPS<1:0> = 0b01, Prescaler = 4
T2CKPS1 = 0;
TMR2ON = 1; // Timer2 is on
PR2 = 124; // PWM Period = (PR2 + 1) * 4 * Tosc * Prescaler = 1ms
CCPR1L = 62; // Duty Cycle = (CCPR1L:CCP1CON<5:4>) / (PR2 + 1) = 50%
CCP1CON = 0b00001100; // Enable PWM on CCP1 pin
//将PWM引脚设置为输出
TRISB4 = 0;
}
void duan_wei_display()
{
static uchar r_num_i;
num_progressive_increase();
//个位
input_serial_data(num1[num_plus%10]);
input_serial_data(0x01);
RCLK = 0;
RCLK = 1;
//十位
input_serial_data(num1[num_plus/10%10]);
input_serial_data(0x02);
RCLK = 0;
RCLK = 1;
//百位
input_serial_data(num1[num_plus/100%10]);
}
请注意,修改的部分是新增了设置PWM和调整亮度的相关代码。具体的PWM设置和亮度控制参数需要根据实际情况进行调整。在以上代码示例中,我使用了Timer2和CCP1模块来实现PWM输出,请根据单片机的具体型号和数据手册来进行调整。
希望这个解决方案能对你有所帮助!如果还有其他问题,请随时告诉我。
