光电传感器的跨组放大器设计

#问题方向:运放的跨组放大器输出电压方向

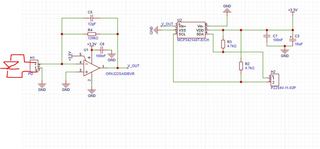

#问题内容: 做了一个跨组放大器. 然后用一个MCP3421去做AD转化后通过IIC传到单片机.

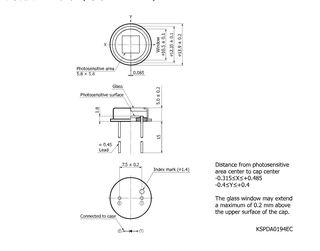

我用了一个S2386 光电二极管. 想把二极管负端接运放的负.正端接地. 但这样接完读数是负-的.

当我把二极管负极接地,正极接运放负端. 得到的电压却是正的. 没搞懂.

#具体问题: 想请教下各位. 两个问题. 该光电二极管的电流是不是从-流向+的? 运放的v_out电压是不是-I*R?

【以下回答由 GPT 生成】

回答:

1. 光电二极管的电流是从正极流向负极。光电二极管将光能转换为电能，当光照射在二极管上时，正极会产生电流，电流从正极流向负极。

2. 运放器的输出电压可以表示为负输入电流乘以电阻值的负数。根据欧姆定律，当将光电二极管的负极接地，正极接到运放器的负端时，正极产生的电流经过电阻产生压降，该压降作为负输入电流输入到运放器，运放器的输出电压即为负输入电流乘以电阻值的负数。而当将二极管的负极接到地，正极接到运放器的负端时，正极产生的电流经过电阻产生压降，该压降作为负输入电流输入到运放器，运放器的输出电压也为负输入电流乘以电阻值的负数。
