用PCB绘制软件绘制电路图

题目为数字式压力表的制作
需要根据电路图用AD软件或者protel软件绘制

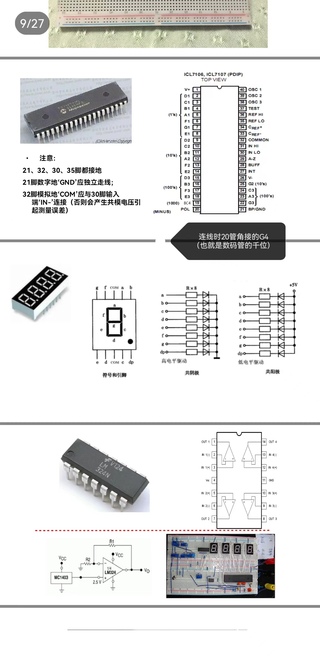

以下为绘制的电路图以及所需的器件型号

需要图片——原理图，PCB(2D)或PCB（3D）

参考 https://www.elecfans.com/zt/411722/

自己画一下呗，待会就全是机器人来回答你的问题了

时间有要求吗？

1. 打开PCB设计软​​件：启动计算机上的AD或Protel软件。
2. 创建新项目：启动一个新项目并指定项目名称和位置。
3. 添加新的原理图表：在项目中，添加新的原理图表，您将在其中创建电路图。
4. 放置元件：从软件库中选择元件或导入自定义元件模型。根据您拥有的电路图将元件放置在原理图上。
5. 连接元件：使用软件的接线工具，按照电路图中所示的连接方式，用电线或总线连接元件。
6. 为元件和电线添加标签：为元件和电线添加标签或指示符，以唯一地标识它们。这有助于 PCB 布局过程。
7. 检查错误：运行设计规则检查（DRC）以确保电路图中没有错误或违反设计规则。
8. 保存原理图：完成电路图后，将原理图表保存在项目中。
   请注意，特定的器件型号及其相应的封装将取决于您在电路中使用的组件。您可以从软件库中选择组件，也可以导入自定义组件模型（如果不可用）。
