RS485集线器连在电脑上，电脑端是只显示主端口号，还是显示分线的几个端口？

485集线器连在电脑上，电脑端是只显示主端口号，还是显示分线的几个端口？

一般是显示多个端口！具体要看芯片或设备的型号！

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 这个问题的回答你可以参考下: https://ask.csdn.net/questions/7605943
• 我还给你找了一篇非常好的博客，你可以看看是否有帮助，链接：工业RS485接口电路设计
• 除此之外, 这篇博客: RS485保护电路的设计中的 3，具体电路分析： 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:


  在系统中主控板和节点设备均使用相同的RS485芯片和电路，唯一的区别是主设备对节点设备提供24V的电源输出，即在主控端， VIN+为输出端， 提供24V（9~36V）电源， 而在节点设备端， VIN+为输入端， 获得板子的24V供电。

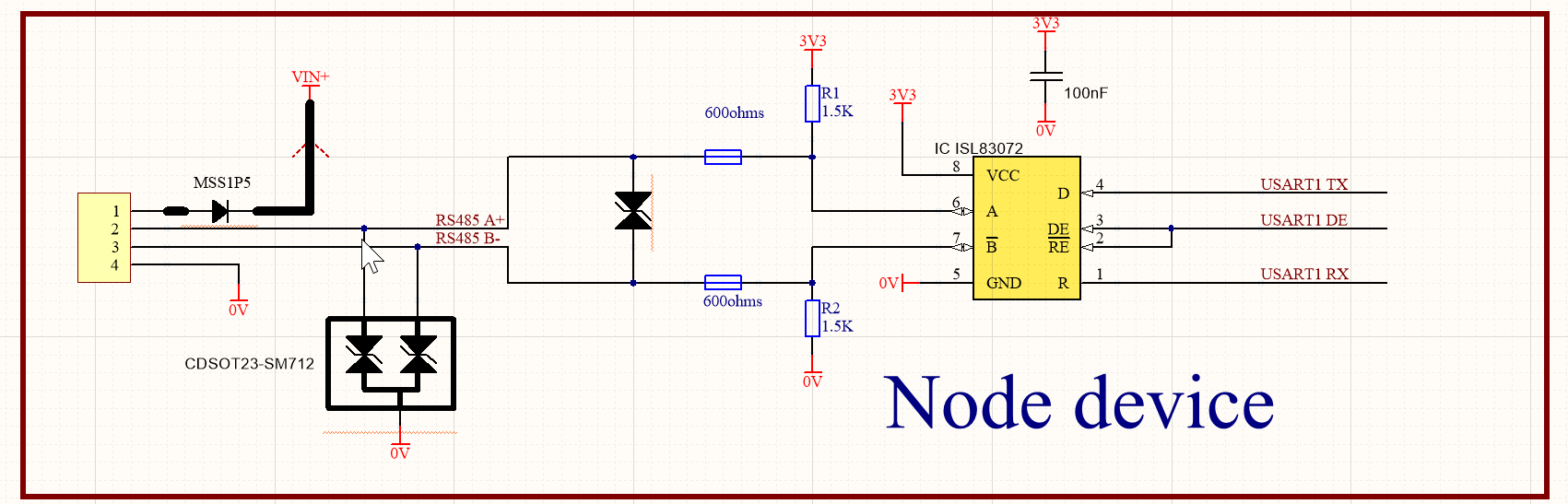

                                                                                                              图二： 节点设备RS485电路

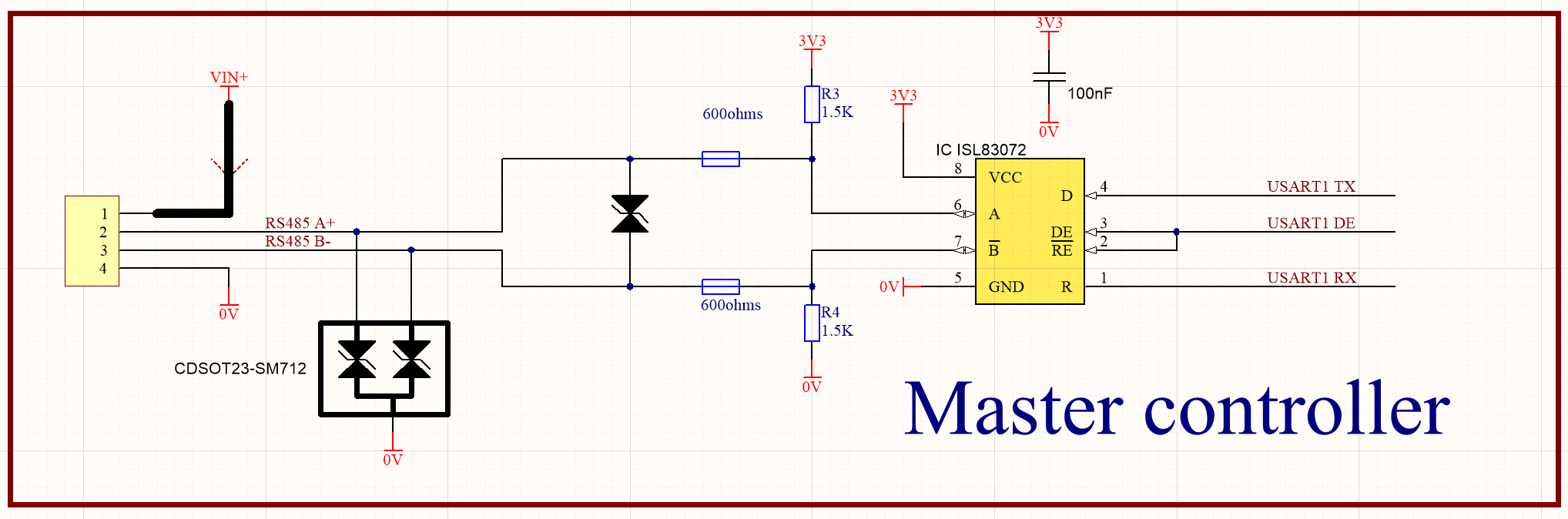

                                                                                                            图三： 主控设备RS485电路



  当系统正常连接如下图四时， 系统工作正常。



                                                     图四： RS485系统互联

  而测试人员将正负极反接，错误连接方式：





                       图五： RS485系统错误连接

  为了分析原因，本人将错误连接方式下的电流方向重新用粗线标示。

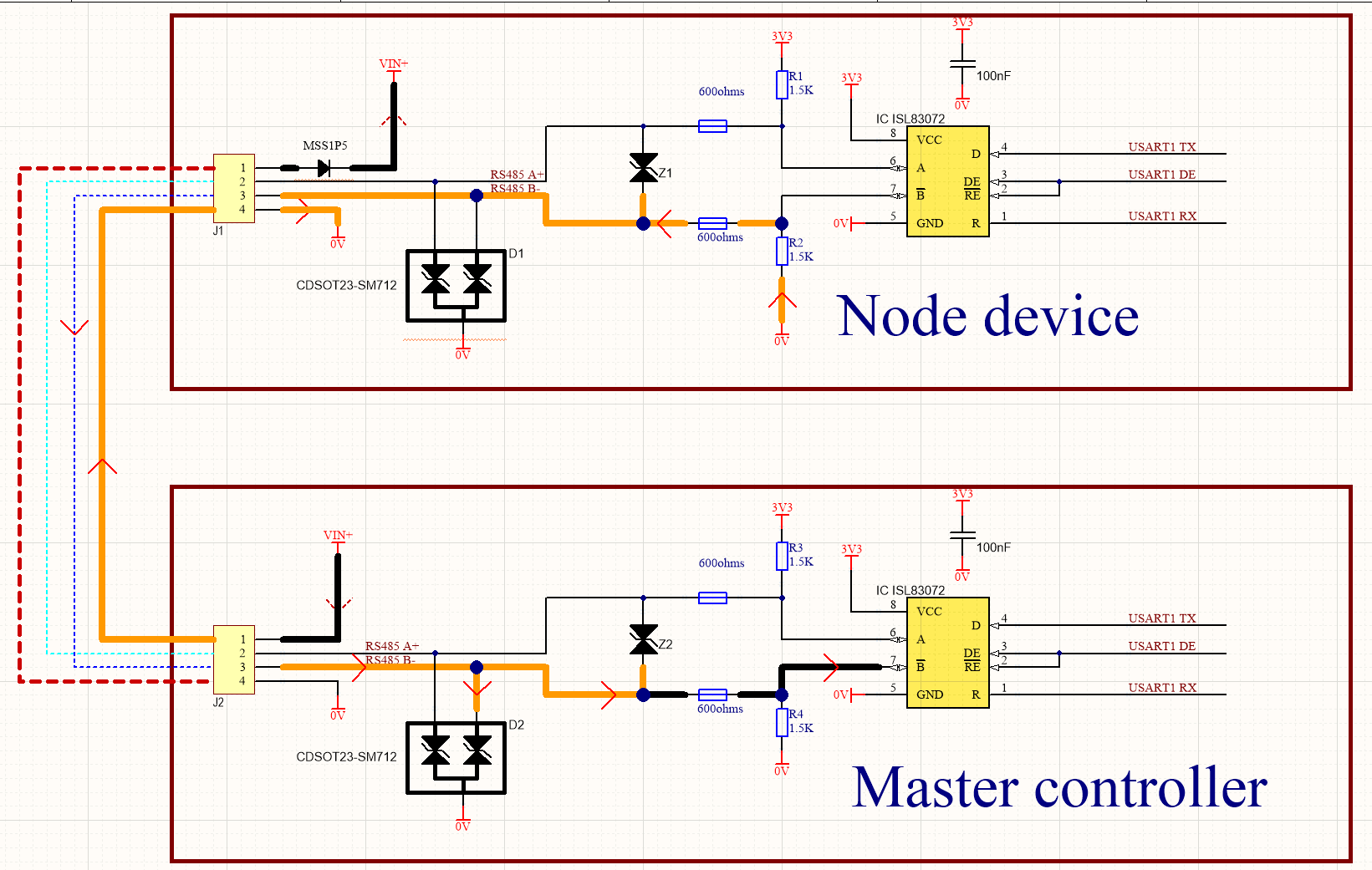

  在下图中， 24V电源通过J1的Pin4进入节点设备的0V网络，然后通过R2进入RS485的信号线RS485 B-（此时通过Z1同时进入信号RS485 A+）。 因为主控制器和节点设备是互联的， 因此24V电源直接供给了主设备的D2和IS83072的Pin7,超过了他们的最大允许工作电压. 最终的结果是D2和IS83072直接烧毁。因为主控端的MCU（图中未画出）和IS83072通过UART接口相连， 同样被损毁而不能工作（个人猜测是高压24V通过 USART1 TX， USART1 DE和USART1 RX进入了MCU）。



                                                                                                            图六： RS485系统错误连接时的电流走向

  在此附上D2和ISL83072的允许最大工作电压：

  ISL83072的电压范围  -9~13V

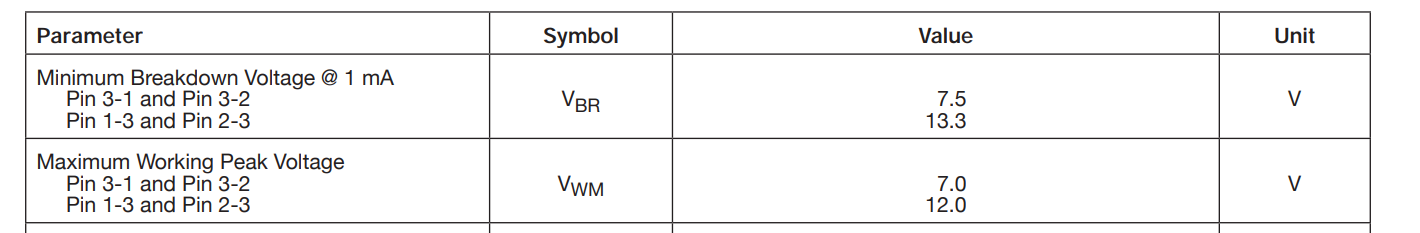

  CDSOT23-SM712 最大工作电压7.0和12V
