ADC+DMA+TIM采样200k

如何使用stm32f103实现扫频，上限截至频率须达到150kHZ

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 文章：stm32f0x基于HAL库的ADC-DMA采样配置过程 中也许有你想要的答案，请看下吧
• 除此之外, 这篇博客: stm32f303定时器触发ADC采样并通过DMA传输中的 1.TIM+ADC+DMA 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:

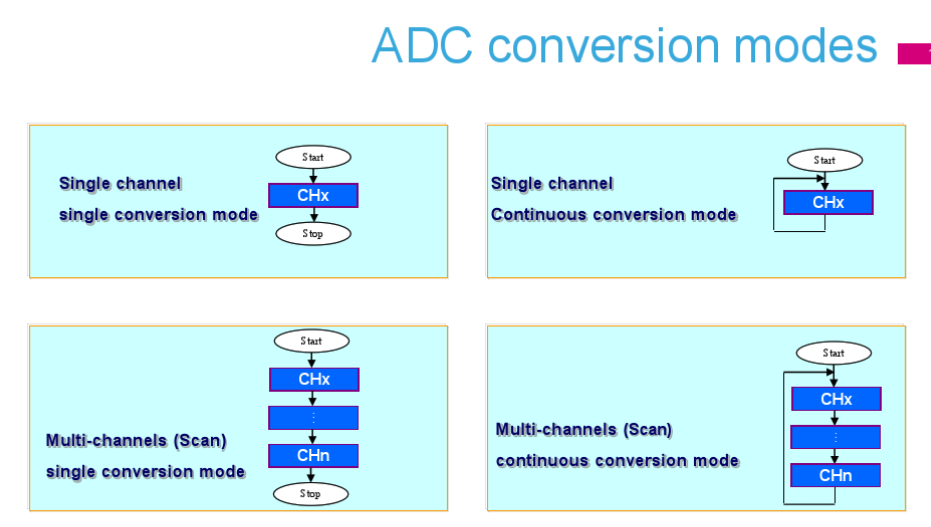

  我们用ADC的规则通道（注入通道类似），首先要配置它的工作状态：单通道还是多通道，单次转换还是连续转换

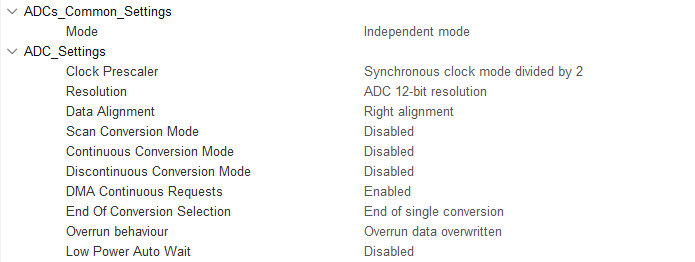

  这里我暂时用了ADC1和ADC2，分别一个通道，所以不用开启扫描模式。如果是多通道，每个通道都要转换则需要开启扫描模式。
  由于我们需要定时器去触发ADC转换，如果是连续模式，定时器触发一次就不会结束了。要设置成单次模式，定时器触发一次，转换一次。

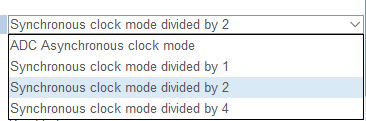

  接下来是ADC的时钟，ADCCLK是由PCLK分频得到：


  配置好后开启DMA，数据长度可以为Word或HalfWorld，设置为circle模式，让DMA不停搬运

  配置高级定时器TIM8的TRGO为更新事件，设置定时器计数频率和装载值

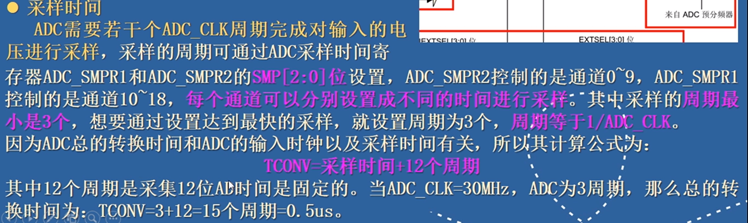

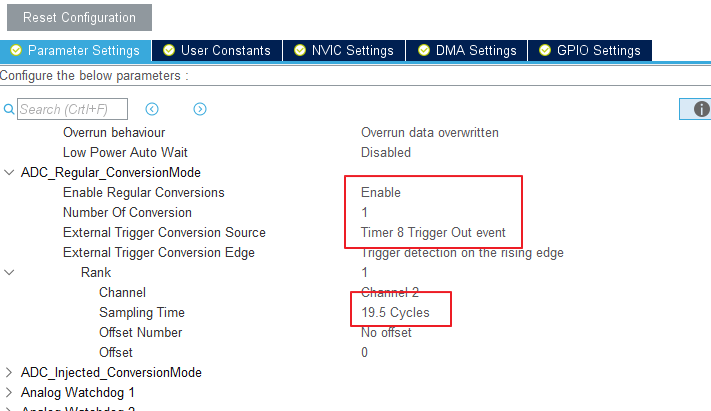

  选择ADC的触发源为TIM8 TRGO,并设置采样周期

  生成代码打开cube,调用初始化函数。

  HAL_TIM_Base_Start(&htim8);//开启定时器
  HAL_ADC_Start_DMA(&hadc1,(uint32_t*)ADC_Value1,(uint32_t)AVER*ADC1_CH);//开启ADC1 DMA1
  HAL_ADC_Start_DMA(&hadc2,(uint32_t*)ADC_Value2,(uint32_t)AVER*ADC2_CH);//开启ADC2 DMA2


  对HAL_ADC_Start_DMA(ADC_HandleTypeDef* hadc,uint32_t* pData,uint32_t Length)说明：
  该函数第一个参数指定了ADC的结构体，第二个指明了内存中存放ADC数据的位置，第三个则确定了存放数据的数组长度（若有多个通道，则此数组中数据顺序为ch1，ch2，ch3再ch1，ch2，ch3如此循环。

  当你只采用1个ADC挂在一个DMA时一般不会出现什么问题。当你开了两个ADC的DMA时，程序可能会卡死，在一直进DMA的中断，具体原因未知，但和ADCCLK（即分频系数），AVER（即每个通道采样个数）和sample time（即每通道采样时间）有关。
  经探究，让该函数执行的时间越长，越能顺利运行，即AVER越大，TCONV越大（每通道采样时间越长，ADCCLK越小即分频系数越大）
  做ADC相关一定将上述参数调校合适

• 您还可以看一下 肖航老师的STM32CubeMX开发基础与实战课程中的 ADC在DMA模式下扫描多个通道小节, 巩固相关知识点

• 以下回答来自chatgpt:

  由于STM32F103的ADC采样频率最高只能达到1MHz，无法满足要求的200kHz采样频率。因此，无法使用ADC+DMA+TIM实现200kHz的扫频功能。
