微机原理控制led灯

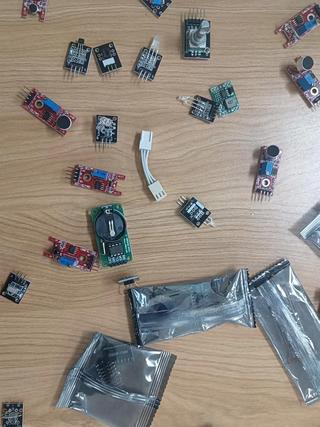

微机接口技术与传感器知识结合

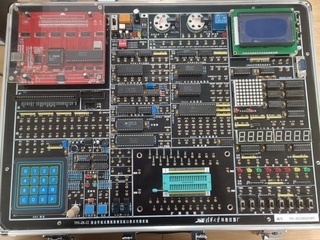

在8255区域连接继电器使led亮即可
求具体接线与代码

你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/7646003
除此之外, 这篇博客: 使用固件库点亮LED灯中的 使用固件库点亮LED灯 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

bsp_led.c文件

#include "bsp_led.h"

void LED_GPIO_Config(void)
{

	/*定义一个GPIO_InitTypeDef结构体*/
	GPIO_InitTypeDef GPIO_InitStructure;

	/*打开GIOB的时钟 */
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

	/*初始化GPIO_InitStructure*/
	GPIO_InitStructure.GPIO_Mode= GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_10MHz;

	/*初始化GPIO*/
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_1;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_5;
	GPIO_Init(GPIOB, &GPIO_InitStructure);


	/*关闭GPIO_Pin_0*/
	GPIO_SetBits(GPIOB,GPIO_Pin_0);


	/*关闭GPIO_Pin_1*/
	GPIO_SetBits(GPIOB,GPIO_Pin_1);


	/*关闭GPIO_Pin_0*/
	GPIO_SetBits(GPIOB,GPIO_Pin_5);

}

bsp_led.h文件

#ifndef __BSP_LED_H
#define __BSP_LED_H

#include "stm32f10x.h"

void LED_GPIO_Config(void);

#define LED1_ON		GPIO_ResetBits(GPIOB,GPIO_Pin_0)
#define LED2_ON		GPIO_ResetBits(GPIOB,GPIO_Pin_1)
#define LED3_ON		GPIO_ResetBits(GPIOB,GPIO_Pin_5)

#define LED1_OFF		GPIO_SetBits(GPIOB,GPIO_Pin_0)
#define LED2_OFF		GPIO_SetBits(GPIOB,GPIO_Pin_1)
#define LED3_OFF		GPIO_SetBits(GPIOB,GPIO_Pin_5)

#endif

以下回答由chatgpt基于相关博客总结生成:

问题标题: 如何使用微机接口技术和传感器知识控制LED灯？

问题内容: 我想通过使用8255区域连接继电器来控制LED灯，我需要具体的接线和代码示例。

解决方案: 1. 接线: a. 将LED的正极连接到继电器的NO（常开）端，将LED的负极连接到继电器的COM（公共）端。 b. 将继电器的NC（常闭）端与GND（接地）连接。 c. 将继电器的控制端IN1、IN2和IN3分别连接到8255芯片的端口A0、A1和A2。 d. 将8255芯片的VCC（电源正极）和GND（接地）分别连接到电源的正负极。

代码示例: a. 在bsp_led.c文件中，可以使用以下代码来控制LED的亮灭：

#include "bsp_led.h"

void LED_GPIO_Config(void)
{
    // 打开GPIOB的时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

    // 初始化GPIO_InitStructure
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;

    // 初始化GPIO
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    // 关闭GPIO_Pin_0
    GPIO_SetBits(GPIOB, GPIO_Pin_0);

    // 关闭GPIO_Pin_1
    GPIO_SetBits(GPIOB, GPIO_Pin_1);

    // 关闭GPIO_Pin_5
    GPIO_SetBits(GPIOB, GPIO_Pin_5);
}

int main(void)
{
    // 初始化LED GPIO
    LED_GPIO_Config();

    // 打开LED1
    LED1_ON;

    // 关闭LED2
    LED2_OFF;

    // 打开LED3
    LED3_ON;

    while(1)
    {
        // 此处可以根据需要编写其他逻辑代码
    }
}

在上述的代码中，通过调用LED_GPIO_Config()函数来初始化LED的GPIO，然后通过宏定义来打开或关闭LED灯。

请注意，根据实际的硬件接线情况，可能需要修改上述代码中的引脚号和按键状态的控制部分。

如果你有其他问题，请随时提问。

例子


#include <reg51.h>  // 假设使用的是51系列单片机

#define LED_PIN P1  // 设置LED连接的IO口
#define RELAY_PIN P2  // 设置继电器连接的IO口

void main() {
    LED_PIN = 0;  // 将LED IO口设置为输出低电平
    RELAY_PIN = 0;  // 将继电器控制端设置为输出低电平

    while (1) {
        LED_PIN = 1;  // 将LED IO口设置为输出高电平
        RELAY_PIN = 1;  // 将继电器控制端设置为输出高电平

        // 延时一段时间
        for (int i = 0; i < 10000; i++) {
            for (int j = 0; j < 10000; j++) {
                // 空循环
            }
        }

        LED_PIN = 0;  // 将LED IO口设置为输出低电平
        RELAY_PIN = 0;  // 将继电器控制端设置为输出低电平

        // 延时一段时间
        for (int i = 0; i < 10000; i++) {
            for (int j = 0; j < 10000; j++) {
                // 空循环
            }
        }
    }
}
