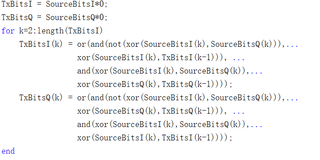

根据问题描述,需要将差分QPSK系统的仿真程序修改为非差分QPSK系统的仿真程序。首先,对于差分QPSK系统,我们需要了解其原理和实现方法。
差分QPSK(DQPSK)是一种将QPSK调制与差分编码相结合的调制方式。其原理是通过相邻符号之间的相位差来表示信息,通过差分编码来实现相位差的变化。在接收端,通过检测相邻两个符号之间的相位差来解调数据。
非差分QPSK系统与差分QPSK系统的主要区别在于调制和解调时不使用差分编码。因此,需要对差分QPSK系统的仿真程序进行相应的修改。
以下是修改差分QPSK系统仿真程序为非差分QPSK系统仿真程序的一般步骤:
生成原始数据信号:根据系统所需的信号带宽和符号速率,生成一组随机的二进制数据。
映射为符号序列:将生成的二进制数据按照一定的规则映射为符号序列。对于非差分QPSK系统,通常使用符号映射表来实现映射,例如对应关系为00->-1-1,01->-11,10->11,11->11。
添加同步前缀(可选):根据系统要求,可以添加同步前缀用于检测和校正时钟偏差。
基带滤波:对映射后的符号序列进行基带滤波。根据系统的信号带宽和滚降系数选择适当的滤波器。
将符号序列调制为模拟信号:根据系统的调制方式(例如QPSK,8PSK等),将符号序列调制为模拟信号。
添加高斯噪声:为了模拟实际环境中的信道噪声,可以向模拟信号中添加高斯噪声。
接收端:根据调制方式进行解调和解符号操作,恢复原始数据。
性能评估:通过比较解调后的数据与原始数据,评估系统的性能指标,例如误码率(BER)等。
根据以上步骤,可以参考以下伪代码实现非差分QPSK系统的仿真程序:
import numpy as np
# 生成原始数据信号
data = np.random.randint(0, 2, size=(n,))
print('原始数据:', data)
# 将数据映射为符号序列
symbol = np.zeros((n//2,))
for i in range(0, n, 2):
if data[i] == 0 and data[i+1] == 0:
symbol[i//2] = -1 - 1j
elif data[i] == 0 and data[i+1] == 1:
symbol[i//2] = -1 + 1j
elif data[i] == 1 and data[i+1] == 0:
symbol[i//2] = 1 - 1j
else:
symbol[i//2] = 1 + 1j
print('映射后的符号序列:', symbol)
# 添加同步前缀(可选)
# 基带滤波
# 调制为模拟信号
# 添加高斯噪声
# 解调和解符号操作
demodulation = np.zeros((n,))
for i in range(n//2):
if symbol[i] == -1 - 1j:
demodulation[i*2] = 0
demodulation[i*2+1] = 0
elif symbol[i] == -1 + 1j:
demodulation[i*2] = 0
demodulation[i*2+1] = 1
elif symbol[i] == 1 - 1j:
demodulation[i*2] = 1
demodulation[i*2+1] = 0
else:
demodulation[i*2] = 1
demodulation[i*2+1] = 1
print('解调和解符号后的数据:', demodulation)
# 性能评估
error = np.sum(np.abs(demodulation - data))
BER = error / n
print('误码率:', BER)
以上是一种简单的实现方式,具体的实现方法可能会因系统需求和环境不同而有所变化。实际实现时,还需要考虑更多细节,例如滤波器的设计和参数选择、信号归一化等。
如果由于你没有提供具体的参考代码和更多相关信息,以上代码只
