基于89c52单片机编程,实现智能家居模拟

要求:
由温度传感器模块实时测量家庭温度,显示在数码管上;

如果温度高于28度,选择开启风扇;

风扇控制有4档,温度每升高1度,风扇的档数自动增加1档,同样温度降低1度,风扇的风力减少1档;

风扇的开启档数显示在数码管上;

实现手动设置风扇的档数,按下S1按键控制加速,每按下一次,速度增加1档,按下S2按键控制减速,每按下一次,速度减小1档;

实现手动设置温度值,按下K1按键温度增加,每按下一次,温度增加0.5度,按下K2按键温度减少,每按下一次,温度减小0.5度;

基于new bing部分指引作答:
以下是基于89c52单片机的智能家居模拟的简单代码示例:

#include <reg52.h>

#define DIGIT_PORT P1 // 数码管连接的端口
sbit S1 = P2^0; // S1按键连接的引脚
sbit S2 = P2^1; // S2按键连接的引脚
sbit K1 = P2^2; // K1按键连接的引脚
sbit K2 = P2^3; // K2按键连接的引脚

unsigned char temperature = 25; // 初始温度为25度
unsigned char fanSpeed = 0; // 初始风扇档数为0

// 数码管段码定义
unsigned char code digitCode[10] = {
  0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90
};

// 数码管位码定义
unsigned char code digitBit[4] = {
  0x01, 0x02, 0x04, 0x08
};

void delay(unsigned int time) {
  unsigned int i, j;
  for (i = time; i > 0; i--) {
    for (j = 110; j > 0; j--);
  }
}

void displayTemperature(unsigned char temp) {
  DIGIT_PORT = 0xFF; // 先清空数码管显示
  DIGIT_PORT = digitCode[temp / 10]; // 显示十位数字
  DIGIT_PORT = digitBit[0]; // 选择第一个数码管
  delay(5); // 延时一段时间
  DIGIT_PORT = 0xFF; // 关闭数码管
  DIGIT_PORT = digitCode[temp % 10]; // 显示个位数字
  DIGIT_PORT = digitBit[1]; // 选择第二个数码管
  delay(5); // 延时一段时间
  DIGIT_PORT = 0xFF; // 关闭数码管
}

void displayFanSpeed(unsigned char speed) {
  DIGIT_PORT = 0xFF; // 先清空数码管显示
  DIGIT_PORT = digitCode[speed]; // 显示风扇档数
  DIGIT_PORT = digitBit[2]; // 选择第三个数码管
  delay(5); // 延时一段时间
  DIGIT_PORT = 0xFF; // 关闭数码管
}

void increaseFanSpeed() {
  if (fanSpeed < 4) {
    fanSpeed++;
  }
}

void decreaseFanSpeed() {
  if (fanSpeed > 0) {
    fanSpeed--;
  }
}

void increaseTemperature() {
  temperature += 5;
}

void decreaseTemperature() {
  if (temperature > 0) {
    temperature -= 5;
  }
}

void main() {
  S1 = 1; // 配置S1按键为上拉输入
  S2 = 1; // 配置S2按键为上拉输入
  K1 = 1; // 配置K1按键为上拉输入
  K2 = 1; // 配置K2按键为上拉输入

  while (1) {
    displayTemperature(temperature); // 显示当前温度
    displayFanSpeed(fanSpeed); // 显示当前风扇档数

    // 检测按键状态
    if (S1 == 0) {
      increaseFanSpeed(); // 按下S1按键,增加风扇档数
    }
    if (S2 == 0) {
      decreaseFanSpeed(); // 按下S2按键,减小风扇档数
    }
    if (K1 == 0) {
      increaseTemperature(); // 按下K1按键,增加温度
    }
    if (K2 == 0) {
      decreaseTemperature(); // 按下K2按键,减小温度
    }

    // 检测温度并控制风扇
    if (temperature > 28) {
      // 根据温度调整风扇档数
      unsigned char targetSpeed = (temperature - 28) + fanSpeed;
      if (targetSpeed > 4) {
        targetSpeed = 4;
      }
      fanSpeed = targetSpeed;
    }
    delay(100); // 延时一段时间
  }
}

这段代码使用了89C52单片机的GPIO端口进行数码管和按键的连接。通过检测按键状态来手动调节风扇档数和温度,并根据温度来自动调整风扇档数。温度和风扇档数通过数码管进行显示。

这只是一个简单的示例代码,可能需要根据实际需求进行适当的修改和扩展。此外,还需要连接温度传感器和风扇控制电路,并根据硬件电路进行相应的配置和连接。确保正确设置单片机的时钟和端口等参数。

提供参考实例:

#include <reg52.h>

// 定义温度传感器输出的IO口
sbit temp_sensor = P1^0;

// 定义数码管显示的IO口
sbit digit1 = P2^0;
sbit digit2 = P2^1;
sbit digit3 = P2^2;

// 定义风扇控制的IO口
sbit fan_control = P2^3;

// 定义按键控制的IO口
sbit s1 = P3^0;
sbit s2 = P3^1;
sbit k1 = P3^2;
sbit k2 = P3^3;

// 定义温度和风扇档数变量
unsigned char temp = 0;
unsigned char fan_speed = 0;

// 定义函数声明
void display_temp();
void control_fan();
void increase_temp();
void decrease_temp();
void increase_speed();
void decrease_speed();

void main() {
    // 初始化数码管显示
    digit1 = 1;
    digit2 = 1;
    digit3 = 1;

    // 循环读取温度传感器并更新显示
    while(1) {
        temp = temp_sensor;
        display_temp();
        delay(100);
    }
}

void display_temp() {
    // 根据温度值更新数码管显示
    if(temp < 10) {
        digit1 = 0;
        digit2 = 1;
        digit3 = temp + 48;
    } else if(temp < 20) {
        digit1 = 0;
        digit2 = 2;
        digit3 = temp % 10 + 48;
    } else if(temp < 30) {
        digit1 = 0;
        digit2 = 3;
        digit3 = temp % 10 + 48;
    } else {
        digit1 = 0;
        digit2 = 4;
        digit3 = temp % 10 + 48;
    }
}

void control_fan() {
    // 根据温度和风扇档数更新风扇控制
    if(temp > 28) {
        fan_control = fan_speed;
    } else {
        fan_control = 0;
    }
}

void increase_temp() {
    // 增加温度值
    if(temp < 30) {
        temp++;
    }
}

void decrease_temp() {
    // 减少温度值
    if(temp > 10) {
        temp--;
    }
}

void increase_speed() {
    // 增加风扇档数
    if(fan_speed < 3) {
        fan_speed++;
    }
}

void decrease_speed() {
    // 减少风扇档数
    if(fan_speed > 0) {
        fan_speed--;
    }
}

#如有帮助,恭请采纳
  • 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/366684

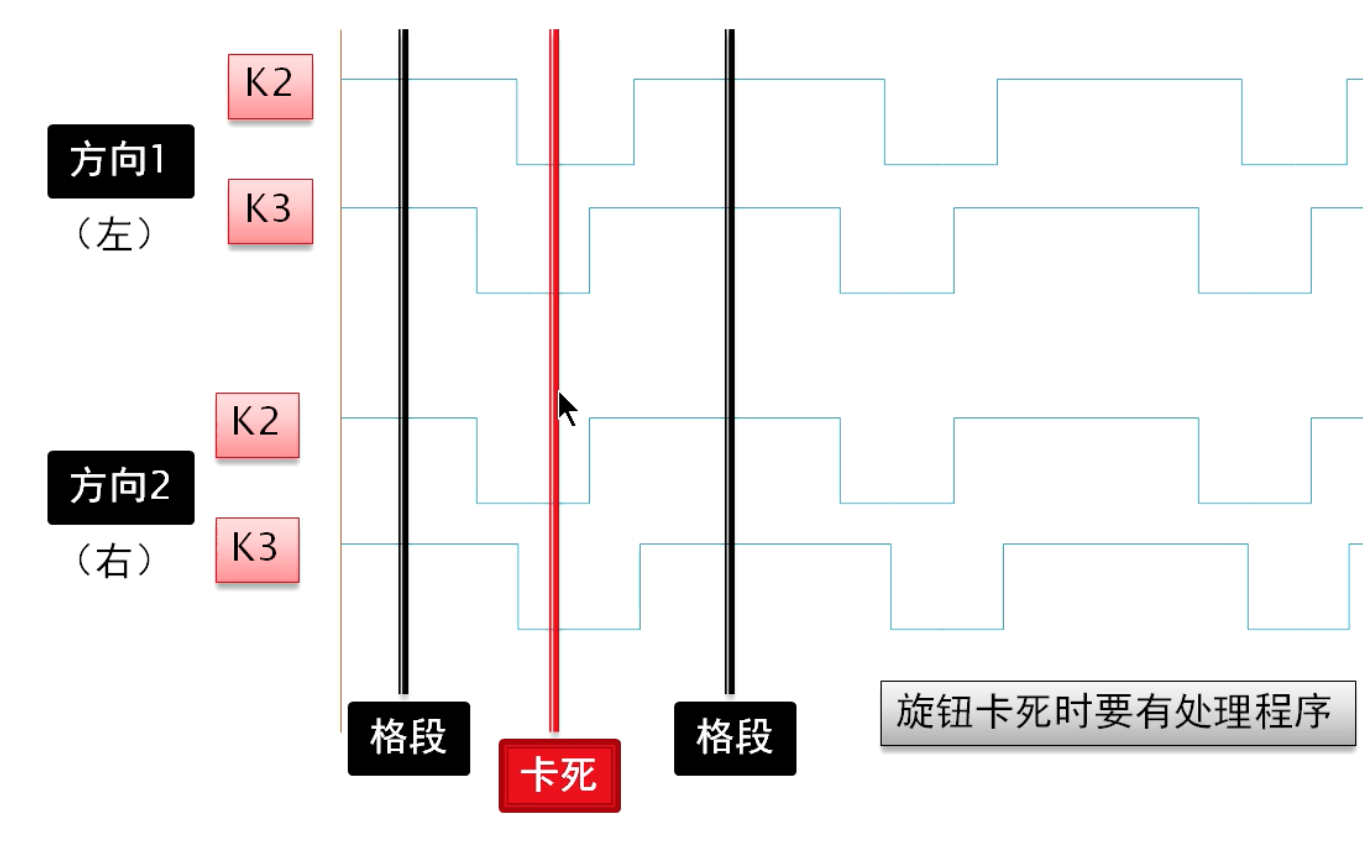

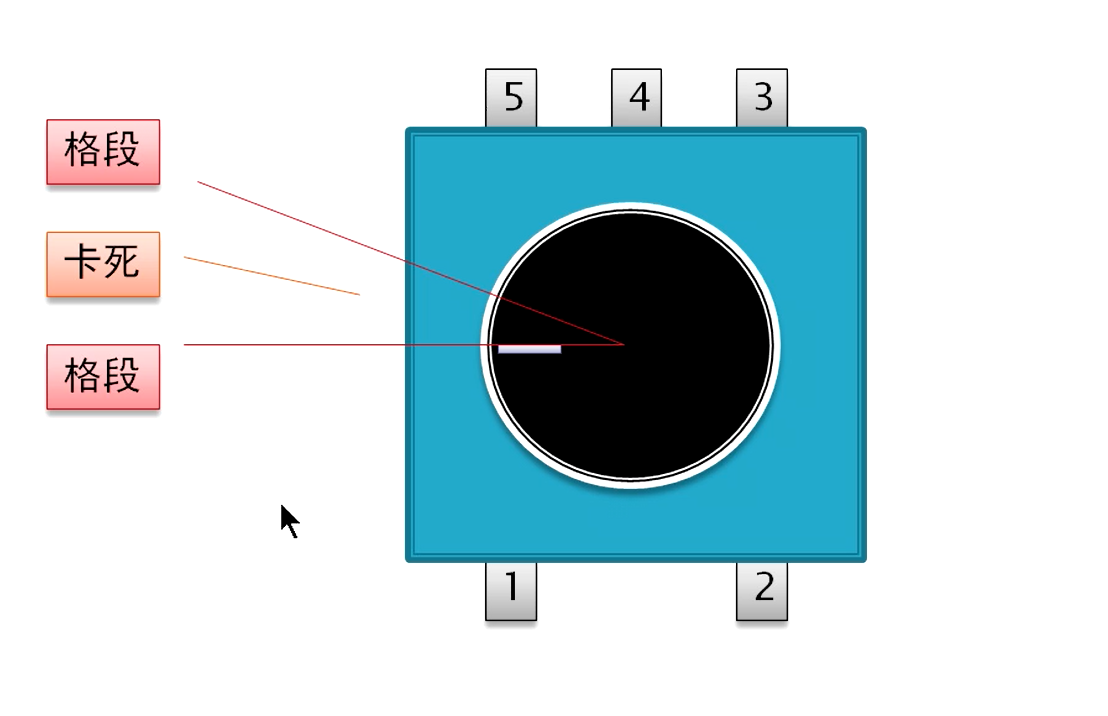

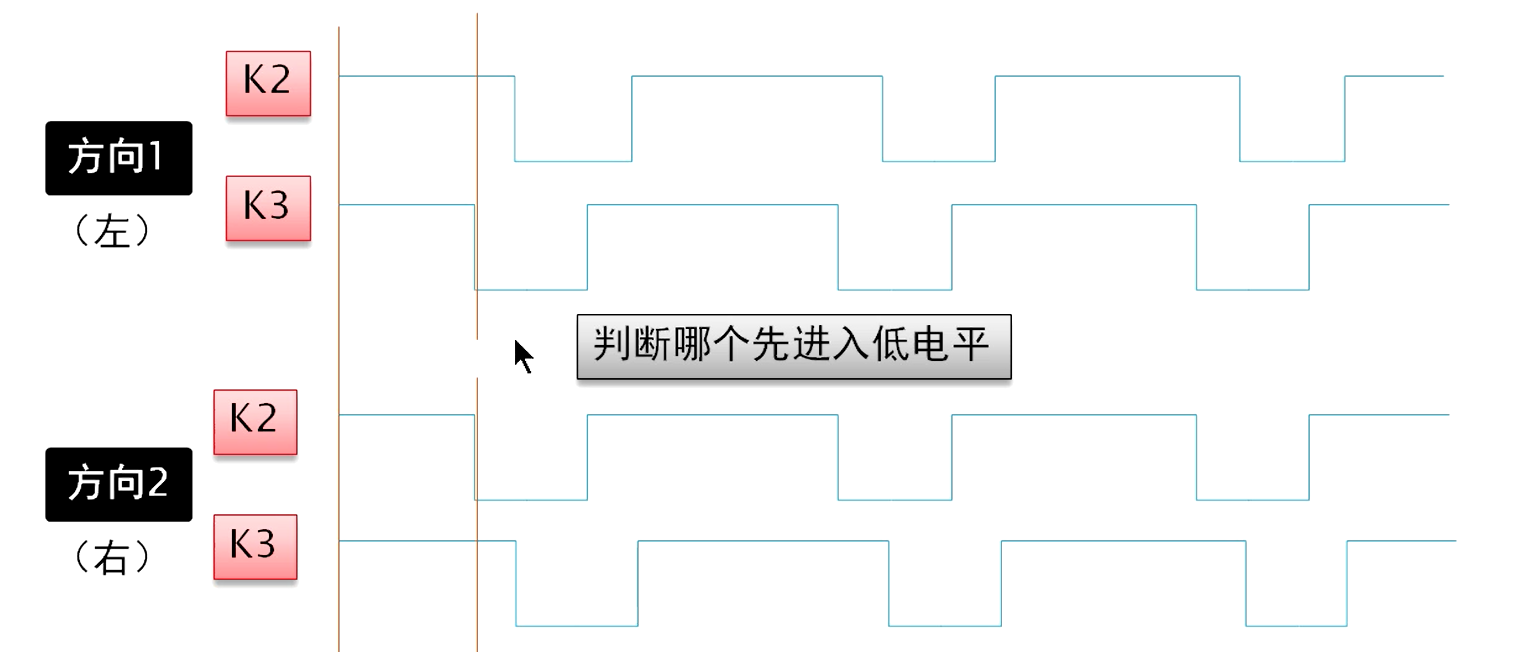

  • 除此之外, 这篇博客: STM32学习100步之第四十七-四十八步——旋转编码器驱动程序中的 旋转编码器的具体原理图如下所示,我们开发板中的1和4接地,如上图所示,按键按下时,开关1闭合,1和2接通,当向左右旋转时,开关2和3以一定的先后顺序闭合,也可能同时闭合,时序电路如下图所示,另外卡死是由于旋转编码器内部的机械结构不灵敏,正常情况下,每旋转一次,旋转编码器都会正常的咔哒一声,但是极少数情况下,会卡在咔哒声之前,即旋钮停在了两个格段之间,使得K2一直保持低电平,单片机退不出循环,从而导致卡死。 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:
  • 在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

以下是伪代码实现该智能家居系统的大致流程:

// 导入头文件
#include <reg52.h> // 89C52的单片机头文件

// 定义全局变量
int temp = 25; // 温度初值
int fan_speed = 0; // 风扇初速度,0代表关闭

// 温度传感器模块读取温度
int read_temp() {
  // 编写温度传感器模块读取部分的代码
  // ...
  // 返回温度值
  return temp;
}

// 控制风扇速度
void control_fan_speed() {
  // 读取当前温度
  int t = read_temp();

  // 根据温度自动控制风扇档数
  if (t > 28) {
    fan_speed = t - 27;
  } else {
    fan_speed = 0;
  }

  // 控制风扇转速
  // 编写控制风扇的代码
  // ...
}

// 显示风扇速度
void show_fan_speed() {
  // 显示风扇速度(0 ~ 4)到数码管
  // 编写显示数码管的代码
  // ...
}

// 设置风扇速度
void set_fan_speed(int speed) {
  fan_speed = speed;
  show_fan_speed();
}

// 手动调节风扇速度
void manual_control_fan_speed() {
  // 等待S1、S2按键被按下
  while (1) {
    if (S1_pressed()) {
      // 加速风扇速度
      if (fan_speed < 4) {
        fan_speed++;
        control_fan_speed();
        show_fan_speed();
      }
    } else if (S2_pressed()) {
      // 减速风扇速度
      if (fan_speed > 0) {
        fan_speed--;
        control_fan_speed();
        show_fan_speed();
      }
    }
  }
}

// 手动设置温度
void manual_set_temp() {
  // 等待K1、K2按键被按下
  while (1) {
    if (K1_pressed()) {
      // 增加温度
      temp += 0.5;
      control_fan_speed();
    } else if (K2_pressed()) {
      // 减少温度
      temp -= 0.5;
      control_fan_speed();
    }
  }
}

// 主函数
void main() {
  // 初始化硬件
  // ...

  // 显示温度
  // 编写显示温度的代码
  // ...

  // 循环执行温度、风扇状态检测
  while (1) {
    control_fan_speed();
    show_fan_speed();
  }
}

以上是一个简单的伪代码实现,具体实现需要编写相关的硬件驱动程序和函数。在实现这个智能家居系统时,你需要掌握一些基本的 C 语言编程知识、单片机编程知识,以及相关硬件知识。同时,你还需要了解和使用一些电路元器件和传感器模块,例如数码管、温度传感器等,并正确接线和使用它们。

基础题目,建议自己多练习一下
