AD7175测量数据抖动问题

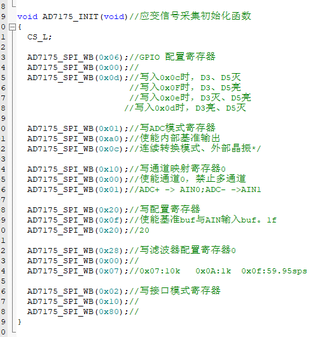

使用ad7175-2芯片测量数据，采样率设为10k，程序设置4ms采集一次，同一电压下，测量数据跳变严重怎么回事啊？调了好久调不出来，只有在200的采样率才不会抖动，没有使用外部基准电压

可能是信号干扰或者电源噪声引起的

AD 需要注意的地方比较多，软件硬件都需要针对噪声和干扰去处理。
从电路上看，AVDD 没处理好。软件部分还需要做均值滤波等算法来处理数据

开启AD7175-2的内部参考电压（REFINP/N），并且将PGA增益调整到最小值（1），以获得更精确的测量结果。

此外，由于模拟信号中含有很多噪声，可能会影响到ADC的精度和稳定性。为了减少噪声对ADC的影响，可以通过硬件滤波器或数字滤波器进行处理。AD7175-2的硬件滤波器可以通过配置寄存器来进行设置，可以尝试在硬件滤波器中选择合适的滤波器类型和截止频率，以获得更稳定的数据。

最后，为了排除硬件故障或其他因素导致的数据抖动问题，可以尝试在测试过程中断开所有外部设备，只连接模拟信号源和ADC，看看数据是否稳定。如果数据仍然出现抖动，可能需要更换芯片或检查电路设计。

• 这篇博客: AD7124-8使用说明与程序中的 设定内容居中、居左、居右 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


• 使用:---------:居中
  使用:----------居左
  使用----------:居右

  第一列	第二列	第三列
  第一列文本居中	第二列文本居右	第三列文本居左

AD7175芯片在高采样率下测量数据跳变是正常的，高频噪音干扰，采样速率太高，单次采样时间太短，没有使用外部基准源（你用的是不是内部基准电压）， ADC量化误差等都有可能造成测量数据抖动，最好排查和更换下

例如将0-1.25v电压送单片机的AD，数码管显示在两个数的临界点上时（如：在7-8的临界点上，数码管显示7或8 ，来回跳动），怎样处理跳动，使其显示几就是几，不再跳动！AD结果我试过求平均法并通过查表法显示，还是有跳动！

AD7175-2芯片需要一个外部基准电压作为比较电压，如果基准电压不稳定或精度不够，会导致测量数据跳变。可以尝试使用一个更稳定的基准电压源看看是否还会出现这个问题。
还有呢，就是要去检查下有没有信号干扰和噪声的影响，或者可以考虑修改采样次数、滤波等方法进行处理下看看。

可能是存在信号噪声干扰
