波形发生器的原理与怎么调幅

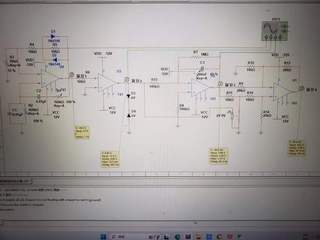

右边两部分是三角波和锯齿波发生器的部分，想知道锯齿波发生器部分的工作原理，还有怎么调幅

• 你可以看下这个问题的回答https://ask.csdn.net/questions/7643182
• 这篇博客你也可以参考下：【虹科科普】信号发生器分类及任意波形发生器原理
• 除此之外, 这篇博客: 运放方波发生器原理分析及实践过程中的 一个方波发生器 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


•

  由上图可以看到，方波发生器由两个反馈网络组成：
  （1）同相输入端，R3，R5和输出端组成了正反馈网络。
  （2）反向输入端，C1，R2和输出端组成了负反馈网络。

  上电之时，U+ = U- = 0，此时输出端为零，当某一时刻，输出端产生了一个微小的电压跳变时，这个微小的电压将会在输入端引起压差，因为理想运放的放大倍数为无穷大，从而使得输出端电压饱和。

  如果假设U+ > U-，那么输出端就达到正向饱和，Uo = +Vcc，U+ = (R3xUo)/(R3+R5) = (R3xVcc)/(R3+R5)，电容开始充电，当电容电压大于同相输入端电压时，U- > U+，Uo = -Vcc，U+ = (R3xUo)/(R3+R5) = -(R3xVcc)/(R3+R5)，此时电容开始放电，由此往复，从而产生方波信号。

• 您还可以看一下 黄鑫元老师的生成对抗网络案例实践课程中的 生成对抗网络介绍小节, 巩固相关知识点

• 以下回答由chatgpt基于相关博客总结生成:

  锯齿波发生器的工作原理与调幅方法：

  锯齿波发生器采用了积分器电路实现，下面是一个基于运放的锯齿波发生器电路图：



  具体工作过程如下：

  1. 输出电压Uo上升至正饱和，LM358A输出+15V，这时C1充电，电荷量增大，U-电压增大。
  2. 当U-o下降至负饱和，LM358A输出-15V，这时C1放电，U-电压下降。
  3. 当U-下降到约等于-0.6V时，D1、D2導通，电容C1开始充电。
  4. 当U-上升到0V时，D1、D2关断，电容C1电压趋近于0，这样就完成一次锯齿波发生，进而循环。

  为了调幅，我们可以在输入端（最上面的极点）加上一个调制信号，来控制输出波形的振幅。

  代码实现如下（以Arduino为例）：

  const int outputPin = 9; // 锯齿波输出引脚
  const int modulationPin = A0; // 调制信号输入引脚
  const float vRef = 5.0; // 电压参考值（根据你使用的电源或稳压器设定）

  void setup() {
    pinMode(outputPin, OUTPUT); // 将输出引脚设为输出
  }

  void loop() {
    float modulation = analogRead(modulationPin) / 1023.0; // 读取模拟信号并将其转换为0-1之间的值
    float voltage = modulation * vRef; // 将0-1之间的比例值转换为实际电压值（0-vRef之间）
    int outputValue = voltage / vRef * 255; // 计算需要输出的PWM值（利用255个占空比级别）
    analogWrite(outputPin, outputValue); // 输出PWM信号
    delay(10); // 等待10ms，以便模拟较低频的信号
  }


  需要注意的是，这样的调幅方法并不是很精确，因为锯齿波形并不是一个理想的正弦波，而且调制信号的频率不能太高，否则将无法看到明显的效果。如果需要更高精度的调幅，可以考虑使用其他类型的波形发生器。
