FME批量修改DWG后，图层显示前置后置问题

用什么转换器能 批量处理 FME输出的DWG图层显示前后的问题。 我是扇出的，

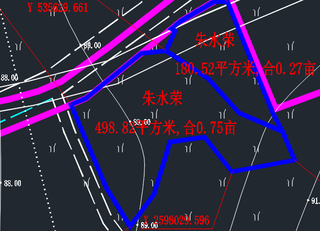

处理前

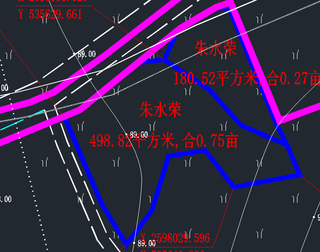

处理后
处理后的蓝线，或者说权属线，显示被压住了，，(需要批量处理)

AutoCAD Map 3D或AutoCAD Civil 3D可以处理FME输出的DWG图层显示前后的问题。这两个软件都具有强大的数据转换和编辑功能，可以帮助用户轻松地处理和管理DWG文件。另外，ArcGIS for AutoCAD也可以处理FME输出的DWG图层显示前后的问题，但需要安装ArcGIS for AutoCAD插件。

FME2018没有这个转换器的？，要用什么版本？@5UVG

给你找了几个工具：aTools DWG图层管理工具，DraftSight DWG编辑软件，BricsCAD试下

FME修改dwg数据图层不对的问题，检查下是否正确设置dwg模板文件，如果没有一个涵盖所有dwg数据样式的模板文件时，会导致出现某些数据样式丢失的问题。可以考虑使用WorkspaceRunner转换器来解决这个问题

仅供参考 帮你找到这个：
可以使用"ZIndexCalculator"转换器来处理DWG图层的显示顺序问题。ZIndexCalculator可以根据属性值为要素分配Z索引，从而控制要素的绘制顺序。
以下是使用ZIndexCalculator转换器的步骤：

  1. 在FME Workbench中，将您的DWG读取器添加到工作空间。
  2. 将ZIndexCalculator转换器添加到工作空间，并将其连接到DWG读取器的输出端口。
  3. 在ZIndexCalculator的参数设置中，选择要基于的属性（例如，图层名称）并为每个图层分配一个Z索引值。较低的Z索引值将导致要素被绘制在较高值的要素之下。
  4. 将DWG写入器添加到工作空间，并将其连接到ZIndexCalculator的输出端口。
  5. 运行工作空间以生成具有正确显示顺序的DWG文件。
    注意：确保在DWG写入器的参数设置中启用"维护绘制顺序"选项，以便在输出DWG文件中保留Z索引值。
