Abaqus做建模的时候网格没办法收敛是为什么？

我正在做关于一个单纤维拉出树脂的仿实验建模，想用网格收敛性来验证模型的正确性，目前两种材料都只赋予了弹性。评判的值是拉出方向的应力和对数应变，但是随着网格的变小，所得到的应力应变值并没有收敛。不知道应该是网格划分的问题还是网格选择的问题？
模型和网格图如下

在你的情况下，如果随着网格的变小，所得到的应力应变值并没有收敛，那么可能是网格划分方法或者网格密度的问题。建议你可以尝试使用不同的网格划分方法和不同的网格密度进行模拟，观察模拟结果是否收敛。同时，也可以检查模型的几何形状、材料性质、加载方式和边界条件等是否对网格收敛性产生了影响。

先检查约束条件的设定是否正确，然后逐步提高网格密度，同时观察应力应变曲线是否收敛。

网格划分不收敛的原因有多种，既有可能是网格划分问题，也有可能是数值计算不正确、刚性约束或约束不足等边界条件问题。建议可以更换网格划分方式看看效果。同时检查下你IDE边界条件的设置和数值计算部分是否做对了。

若刚开始进入模型计算阶段就出现不收敛问题，可能原因有：有限元模型网格质量欠佳、边界条件约束不足（出现刚体位移）、接触设置不当、重复导入部件（导致欠约束）、初始载荷过大、初始应力导致的材料塑性、由于单位制未统一间接导致刚度过小或载荷过大等原因，根据提示信息，找出报错位置进行修改。
若在模型计算阶段的中后期才出现不收敛的情况，需要根据已有的计算结果和模型情况进行判断。主要排查方向有：材料软化、失效、屈曲、接触非线性、温度或其他场量的骤变等方面

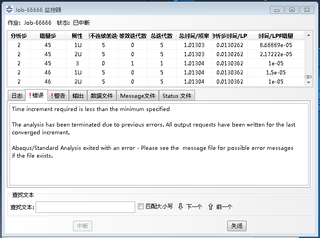

最为常见的是随着加载的进行出现畸变单元而导致终止（例如下图），一般来讲此类情况不归属于不收敛问题，而是由于网格畸变导致无法计算单元刚度矩阵，从而无法组装整体刚度矩阵。这种情况的解决办法通常需要重新划分网格，以获得更高质量的网格文件，或者可调整网格类型，亦或采用其他大变形计算方法（ ALE、CEL、SPH 等）进行控制。

3. 在弹塑性分析过程中出现不收敛的情况时，应首先去掉材料塑性参数，进行最简单的线弹性分析。如果计算收敛，则说明材料的塑性参数有问题，否则说明分析模型中存在其他方面的问题，仔细阅读报错信息。

如有帮助给个采纳谢谢

Abaqus网格不收敛的原因通常有以下几种：

网格质量不高：在建立模型时，不合理的网格划分可能会导致网格质量不够高，从而导致网格不收敛。可以使用Abaqus自带的网格划分工具或第三方网格划分软件来构建高质量的网格。
模型边界条件不合理：模型的边界条件设置得不合理，如边界条件不完整、过于简化等，可能会导致模型无法收敛。可以根据实验或理论进行边界条件的设计，并且进行缩小、扩大等操作，以提高模型的可靠性。
步长设置不合理：在分析模型时，若步长过短或过长都会导致计算不收敛。因此，步长设置对悬挂节点、各单元输出和总体计算结果的影响很大，需要选好合适的步长，以获得真实可靠结果。
模型材料参数不精确：模型材料参数的设置不精确，可能会导致模型收敛困难。可以通过实验、建模或其他途径获得更精确的材料参数，以提高模型收敛性。
模型几何结构问题：模型几何结构不合理，如拓扑结构、过度几何细节等，可能会导致网格收敛困难。可以尝试简化模型几何结构、调整网格划分、或者适量的加强网格，优化模型的结构。

综上所述，Abauqs网格不收敛的原因有很多种，我们需要按照实际情况加以分析和处理，并尝试优化网格质量、边界条件和步长设置等因素，以获得更高质量的建模结果。同时，模型效应和数值误差的影响也需要仔细考虑，以更好地进行计算分析。
