关于I2C通信的通信逻辑

环境：主节点通过I2C总线发出一个8bit数据，从节点没有响应，即主节点得到NACK。
问题：之后，主节点是否需要发送STOP条件（以结束此次通信）？

看实际应用场景受影响不呗。 按照协议规定走

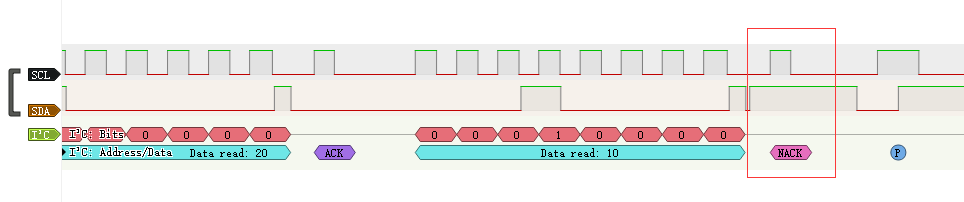

• 这篇博客: 模拟I2C/IIC协议中的 2.主机发送NACK 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


• 当主机接收完数据，不再打算接收数据，需要回应从机不再发送数据，因此需要主动发送NACK。

  1. 拉低时钟，SCL = 0
  2. SDA输出模式（准备产生SDA信号）
  3. SDA = 1 (应答ACK)
  4. 拉高时钟，SCL =1 ，发送NACK

  /**
   * 主机接收从机数据,回应从机NOACK
   * SCL 高电平
   * SDA输出模式(SDA 高无效，低有效)
   **/
  void IIC_NACK()
  {
      /* 先拉低时钟,SDA输出模式 */
      SCL(0);
      SDA_OUT();
      /* 准备ACK 拉高SDA */
      SDA(1);
      IIC_delay_us();
      /* 拉高时钟 */
      SCL(1);
      IIC_delay_us();
      /* 再拉低时钟,结束第九脉冲 */
      SCL(0);
      IIC_delay_us();
  }




• 以下回答由chatgpt基于相关博客总结生成:

  当主节点发送8bit数据时，如果从节点没有响应，导致主节点收到NACK，主节点需要发送STOP条件以结束通信。具体步骤如下：

  1. 在主节点发送完最后一个字节数据（第8位）后，主节点需要进入接收从节点响应的状态，即将SDA线设置为输入状态，用于接收从节点发回来的ACK（SDA=0）或者NACK（SDA=1）信号。

  2. 主节点等待一定的时间，用于等待从节点发回来的响应信号稳定，一般需要等待几个时钟周期。

  3. 如果SDA被拉低，则说明从节点接收到了主节点的数据，并产生了ACK响应，主节点可以继续发送下一个字节的数据；如果SDA被拉高，则说明从节点没有接收到主节点的数据，或者接收出错，从节点产生了NACK响应，主节点需要发送STOP条件以结束通信。

  4. 发送STOP条件需要先将SCL线拉高，再将SDA线由低电平拉高，然后等待一定的时间，一般需要等待几个时钟周期。

  具体的代码实现可以参考以上参考资料，根据具体的硬件平台和编程语言进行相应的调整。
