stm32单片机电源引脚怎么弄呀

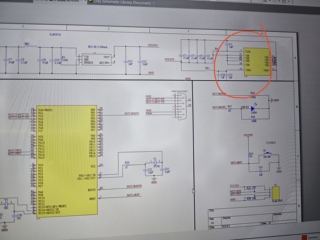

这个红圈里的好像是单片机的电源引脚，他是怎么在原理图里把电源那一坨整个分离出来放在上面的呀。有哪位可以给我讲一下下吗
我做最小系统加完传感器，pcb图都画差不多了才发现主芯片没有供电，应该就是少了个这个东东
仔细看原理图芯片序号的命名后缀的字母
比如U1A,U1B都是U1,是同一个芯片画成了两部分
一些管脚比较多功能比较复杂的芯片一般会画多张图，用U2A,U2B,U2C,U2D 来表示同一个芯片
单个芯片的原理图可以分成多个图来实现的，这样便于设计人员理解！pcb封装只要对应引脚号就行了，跟原理图路中的几个图没有关系的！
- 建议你看下这篇博客👉 ：推荐一本PCB书，这本书教你从头到尾从硬件上设计实现一个STM32核心板
- 除此之外, 这篇博客: 以STM32最小系统设计为例PCB设计总结中的 STM32最小系统“一条龙” 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:
本篇文章主要是总结自己在学习STM32PCB设计所遇到的问题及解决方法，记录从原理图到PCB，再到打板焊接测试的整个流程的点滴。
- 以下回答由chatgpt基于相关博客总结生成:
在STM32单片机的原理图中将电源引脚分离出来连接的步骤如下：
- 在原理图中找到带有红色圆圈标记的电源引脚区域，确定哪些引脚是需要分离出来的。
- 将这些引脚与其他电路分离，将它们连接到电源。
- 如果单片机没有足够的供电，需要找到额外的电源模块，通过模块来为单片机提供所需的电力。
- 将电源模块与电源引脚连接，并且在程序中使用相应的库函数进行初始化，以确保能够正常工作。
具体代码实现会根据具体的程序以及单片机型号而有所不同。如果您需要更具体的帮助，请提供更多详细信息。
