stm32原理图怎么画啊，不会啊

以STM32单片机为基础，完成微控制器应用系统开发,要求完
成如下功能：
1、能够完成环境温度的获取，精度为0.1摄氏度，（如果做
不出可用固定代替，也有分）；
2、能够将获取的环境温度通过串口上发到PC机显示；
3、可以通过两个按键增加或者降低获取温度并上发的频率；

拿着正点原子的开发板电路，照着画就可以了啊！要什么功能加什么器件～

• 这有个类似的问题, 你可以参考下: https://ask.csdn.net/questions/750092
• 这篇博客也不错, 你可以看下【物联网开发】基于STM32和阿里云的室内温、湿、亮度监测系统（四）—— 设备端的其他模块开发
• 除此之外, 这篇博客: 【毕业设计】基于stm32的语音识别 - 单片机 嵌入式 物联网 语音识别中的 8 上位机模块的开发 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


• 开发工具为VS，语言为C#。

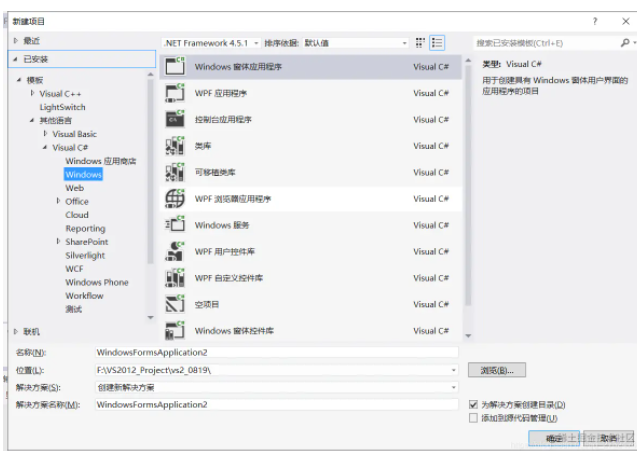

  首先先新建项目，选择visual C#语言下面的windows窗体应用程序。

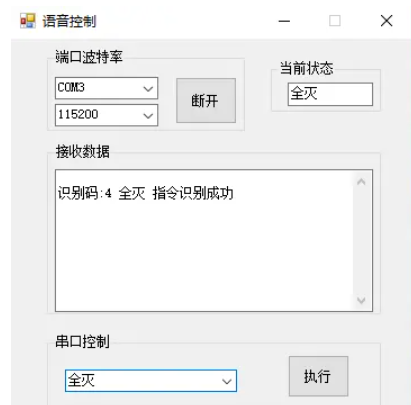

  然后设置窗体的组件，在工具箱中有各种各样的组件，使用的话可以拖需要的组件进入到form中即可，按照预期的功能设置窗体，最终窗体界面如下：


  在该窗体中，预设两个下拉框用来设置端口与波特率，一个开关用来连接和断开上位机和单片机间的通信，一个文本框用来显示当前的状态，一个文本框用来显示历史接收数据，一个下拉框用来选择用户想要单片机呈现的状态，一个按钮用来将用户选择的状态信息传输到单片机一端，从而上位机控制的效果。

  private void Form1_Load(object sender, EventArgs e)
          {
              for (int i = 0; i < 20; i++)
              {
                  try
                  {
                      string str = "COM" + i;
                      serialPort1.PortName = str;
                      serialPort1.Open();
                      comboBox1.Items.Add(str);
                      serialPort1.Close();
                      comboBox1.Text = str;
                  }
                  catch { }
              }
              comboBox1.Text = "COM3";
              comboBox2.Text = "115200";
          }



  上述代码用来自动设置上位机的端口号，从而实现上位机与单片机的连接，若已知端口和波特率的话，也可直接设置comboBox1.Text为已知端口号，设置comboBox2.Text为已知波特率。

  private void button1_Click(object sender, EventArgs e)
          {
              if(Button_State)
              {
                  try
                  {
                      serialPort1.PortName = comboBox1.Text;
                      serialPort1.BaudRate = Convert.ToInt32(comboBox2.Text, 10);
                      serialPort1.Open();
                      button1.Text = "断开";
                      Button_State = false;
                  }
                  catch (Exception)
                  {
                      if (serialPort1.IsOpen)
                          serialPort1.Close();
                      MessageBox.Show("端口打开失败，请检查端口", "错误");
                  }
              }
              else
              {
                  serialPort1.Close();
                  button1.Text = "连接";
                  Button_State = true;
              }

          }



  上述代码是点击“断开/连接”按钮后触发的函数代码，用变量Button_State表示当前上位机与单片机间是否连接，根据连接情况与否，通过if 语句执行对应的代码，通过函数serialPort1.Close()来断开连接，通过serialPort1.PortName来设置端口号，通过serialPort1.BaudRate来设置波特率，通过serialPort1.Open()来开启连接。

  private void serialPort1_DataReceived(object sender, System.IO.Ports.SerialDataReceivedEventArgs e)
          {
              textBox2.Text=serialPort1.ReadExisting();
              if (textBox2.Text.Contains("LCD"))
                  textBox2.Text = " ";
              textBox1.AppendText(textBox2.Text);
              if (textBox2.Text.Contains("流"))
                  textBox3.Text = "流水灯";
              else if (textBox2.Text.Contains("闪"))
                  textBox3.Text = "闪烁";
              else if (textBox2.Text.Contains("第"))
                  textBox3.Text = "第一个";
              else if (textBox2.Text.Contains("灭"))
                  textBox3.Text = "全灭";
              else if (textBox2.Text.Contains("亮"))
                  textBox3.Text = "全亮";
          }



  上述代码用来显示当前单片机的状态，通过中断的方式，当单片机向上位机传输数据时，就执行以上代码。在单片机的程序中，向上位机传输数据的代码是printf()，而在上位机的程序中，用textBox2.Text即可拿到传输的数据，Contain()函数表示是否包含某个字符，通过设置textBox3.Text从而在窗体中显示当前的状态。

• 您还可以看一下 朱有鹏老师的STM32标准库的引入视频课程-第3季第6部分课程中的 3.6.1.为什么会有标准外设库小节, 巩固相关知识点
