MATLAB图像处理

MATLAB中如何将图中的每种颜色的线提取出来，现在图中每个地方都是散点

这有个类似的问题, 你可以参考下: https://ask.csdn.net/questions/7780696
你也可以参考下这篇文章：【元胞自动机】基于matlab元胞自动机图像处理【含Matlab源码 234期】
除此之外, 这篇博客: 【 MATLAB 】使用 MATLAB 求某输入的稳态响应中的 对正弦序列的响应 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:
设输入序列为 $x(n) = A cos(w_0n + \theta_0)$
系统的频率响应为： $H(e^{jw})$

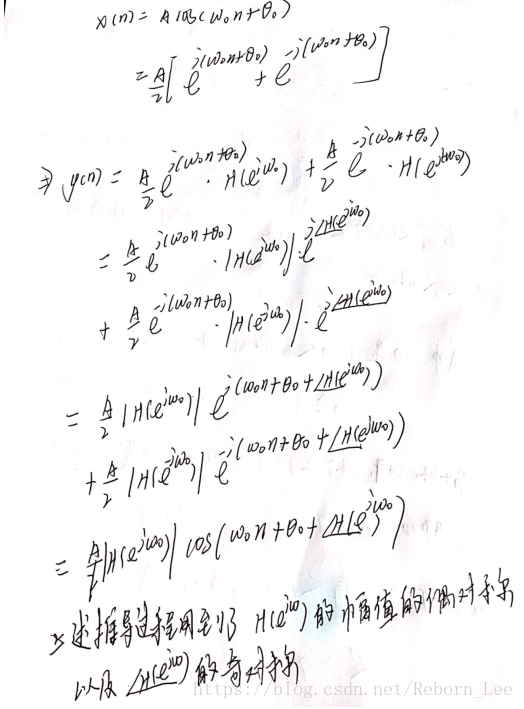

正弦序列可以表示成复指数序列之和，这样就可以利用LTI系统对复指数序列的响应，求得LTI系统对正弦序列的响应。如下：
这就得到了如下结论：
LTI系统对正弦序列的响应是相同频率w0的另一个正弦序列，其幅值被 $\left | H(e^{jw_0})\right |$ 所倍增，而相位则相移 $\angle H(e^{jw_0})$ ，即
$y(n) = A \left | H(e^{jw_0})\right | cos(w_0n +\theta_0 + \angleH(e^{jw_0}))$
这个响应称为稳态响应，用 $y_{ss}(n)$ 表示。
案例1
求由脉冲响应 $h(n)= (0.9)^nu(n)$ 所表征的系统频率响应 $H(e^{jw})$ ，画出幅度和相位响应。
题解：
很简单，根据DTFT的公式就可以直接求出该脉冲响应的离散时间傅里叶变换：
$H(e^{jw})=\frac{1}{1-0.9e^{-jw}}$

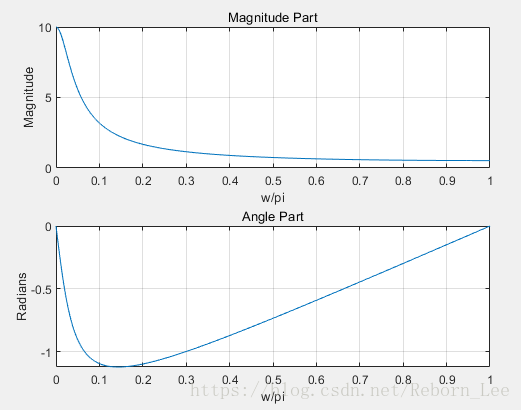

MATLAB脚本如下：
```
clc
clear
close all

k = 0:500;
w = (pi/500)*k;
X = exp(j*w)./( exp(j*w) - 0.9*ones(1,501) );

magX = abs(X);
angX = angle(X);
realX = real(X);
imagX = imag(X);

subplot(2,1,1);
plot(w/pi,magX);
title('Magnitude Part');
xlabel('w/pi');ylabel('Magnitude');
grid

subplot(2,1,2);
plot(w/pi,angX);
title('Angle Part');
xlabel('w/pi');ylabel('Radians');
grid
```
系统的频率响应求出来了，那么现在的这个案例就是给定一个输入，求其稳态响应。
案例2
案例1的系统，输入是0.1u(n)，求稳态响应 $y_{ss}(n)$
题解：
在稳态，输入是一常数序列（或者 $w_0=\theta_0=0$ 的正弦序列），然后输出是：
$y_{ss}(n)=0.1H(e^{j0})=0.1\times10= 1$
案例3
一LTI系统由下面的差分方程表征：
y(n)=0.8y(n-1)+x(n)
1.求频率响应 $H(e^{jw})$
2.对输入 $x(n)=cos(0.05\pi n)u(n)$ 计算并画出稳态响应 $y_{ss}(n)$
题解：
1.由差分方程求解频率响应太好求了，分子分母系数都给出了，可以直接写出频率响应，如果在z变换中成为有理转移函数。
这里直接给出频率响应：
$H(e^{jw})=\frac{1}{1-0.8e^{-jw}}=\frac{e^{jw}}{e^{jw}-0.8}$
2.在稳态下，输入是 $x(n)=cos(0.05\pi n)$ ，其频率为 $w_0=0.05\pi,\theta_0=0$ ，系统的频率响应应该是：
$H(e^{j0.05\pi})=\frac{1}{1-0.8e^{-j0.05\pi}}=4.0928e^{-j0.5377}$
因此， $y_{ss}(n)=4.0928cos(0.05\pin-0.5377)=4.0928cos[0.05\pi(n-3.42)]$
也就是说，在输出端该正弦被放大了4.0928倍，移位了3.42个样本。

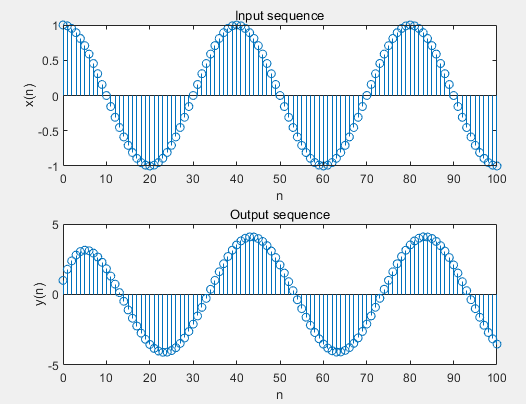

下面用MATLAB脚本验证：
```
clc
clear
close all

b = 1;
a = [1,-0.8];
n = [0:100];
x = cos(0.05*pi*n);
y = filter(b,a,x);

subplot(2,1,1)
stem(n,x);
title('Input sequence')
xlabel('n');ylabel('x(n)');

subplot(2,1,2)
stem(n,y);
title('Output sequence');
xlabel('n');ylabel('y(n)');
```
可见，幅度和相位都变化了。
最后，关于filter函数的介绍见博文：
【 MATLAB 】filter 函数介绍（一维数字滤波器）
您还可以看一下苏金明老师的MATLAB编译器课程中的 MATLAB编译器的基本功能和使用步骤小节, 巩固相关知识点
以下回答由chatgpt基于相关博客总结生成:
我可以提供一些关于用MATLAB进行图像处理的建议，但是针对如何提取一张图片中的不同颜色线条，需要进一步具体的信息和样例，才能给出更准确的解决方案。以下是一些可能有用的建议：
1.了解MATLAB图像处理工具箱： MATLAB提供了许多强大的工具箱，包括图像处理工具箱，可以用于读取、显示、转换和分析图像，以及对图像进行各种操作。建议先了解图像处理工具箱中的函数和工具，例如imread, imshow, imbinarize, bwconncomp, regionprops,等等。
2.掌握图像预处理技术：图像的预处理非常重要，可以帮助我们提高对图像中信息的抓取和识别率，建议掌握基本的图像预处理技术，例如二值化、去除噪声和膨胀腐蚀等。针对不同的图像，需要根据具体情况选择相应的预处理方式。
3.使用图像分割技术：如果图像中有多个目标物，需要对图像进行分割，可以使用一些图像分割技术，例如基于阈值分割、边缘检测、区域生长、水平线检测等，找到目标物的轮廓。建议先了解不同的图像分割技术，选择最适合自己需求的分割方法。
4.深度学习模型：当然，如果你想按照颜色对不同的线条进行分割，可以考虑使用现有的深度学习图像分割模型，例如UNET, Mask R-CNN, YOLACT, ENet等。这些模型需要你有一定的深度学习和编程基础。建议先选择一个较简单的模型进行学习和实践。
5.案例分析：如果提供一些具体的图像，可以进行案例分析，给出更准确的解决方案。如果可能的话，请提供样本图像，有助于更好的了解问题和解决方案。
基于以上建议，我无法给出具体的解决方案，希望能对你有所启发。
