51单片机的串联通信，代码不知道错在哪里

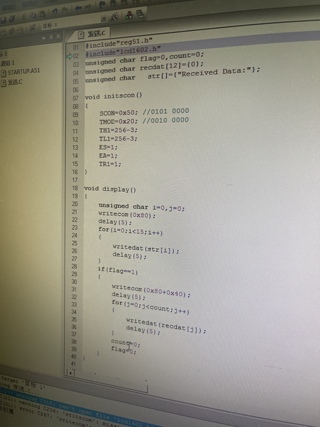

51单片机的串联通信，一共是这两个错误，但是不知道错在哪里，有没有xd指点一下

头文件在工程目录下吗？writecom在哪个文件里定义的？

它说你的writecom()函数不标准，得看原型和调用，在实现writecom()这个函数的.c文件对应的.h文件加上函数声明，再在你调用的地方include这个.h文件，另外检查一下函数定义、声明、调用传参个数、类型是否一致。

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/7654177
• 你也可以参考下这篇文章：51单片机给串口调试助手发送随机数，指定命令停止或继续（下位机）
• 除此之外, 这篇博客: 【51单片机】（三）数码管（原理，静态、动态显示）中的 一.数码管基础知识 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:


  四位一体数码管：

  数码管电路原理：

  与之有关的元件——“138译码器”：

  ①想要点亮一个数码管并让其显示数字，我们需要操作两个端口，给两个端口不同的电平。我们的单片机数码管上端是共阴极的，所以发光的条件是上端赋予低电平，下端赋予高电平。
  【通俗理解：上方LED端口选择要点亮哪一个数码管；下方abcdefg端口确定点亮什么数字。】

  （1）数码管上方有8个接口LED1~8，分别对应接到“译码器”的右输出端。译码器的左端连接单片机的3个P2口。（具体如何用三个P2口控制8个LED输出口，后面会单独讲解）

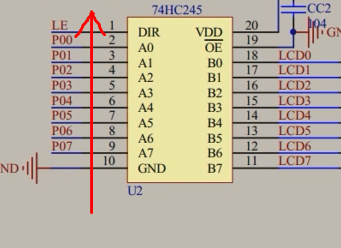

  （2）每一体数码管下方引出abcdefg和dp共八个接口，分别对应点亮一个LED长条（图中有标注）或是小数点，点亮几个就可以组合成一个数字。这八个接口接到74HC245缓冲器的右输出端，而74HC245的左端连接单片机的8个P0口。74HC245左右端一一对应（A0-B0，A1-B1……）。
  （缓冲器是用来提高单片机驱动能力的一个元件，VCC可以增强信号强度）

  比如我现在想让LED6数码管发出“3”的数字。那么，上方接口所赋予的电平情况应该是（从左往右）1101 1111；下方接口接通abcdg，应该是（从左往右）1111 0010。但是，

  我们在缓冲器左端传入的二进制必须从高位往低位读取。

  比如，现在从左往右端口是1111 0010，但是P0输入端输入的是0100 1111，也就是P0=0x4F。

  为了方便，这里总结数码管段码表：


  ②数码管静态显示时，只能让其中一个数码管发光。也就是说，在同一时间，上端接口只能保证有一个输入0。（具体原因见“译码器”工作方法）

  ③译码器工作方法：

  左端输入端输入的信号按CBA排序，组成一个三位的二进制数，再将这个二进制数转化为十进制数，这个十进制数对应右端输出端的下标，这个输出端将会输出低电平。

  比如输入：A : 0 、B : 1 、C : 1，排序为110，转十进制为6，Y6口（对应LED7）将会输出低电平，其他端口均输出高电平。

  ---

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
